1041756 B_22288 AUTOMATIK SCHMIEREINRICHTUNG

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET325DEGBRU201908 » 1041756 B_22288 AUTOMATIK SCHMIEREINRICHTUNG

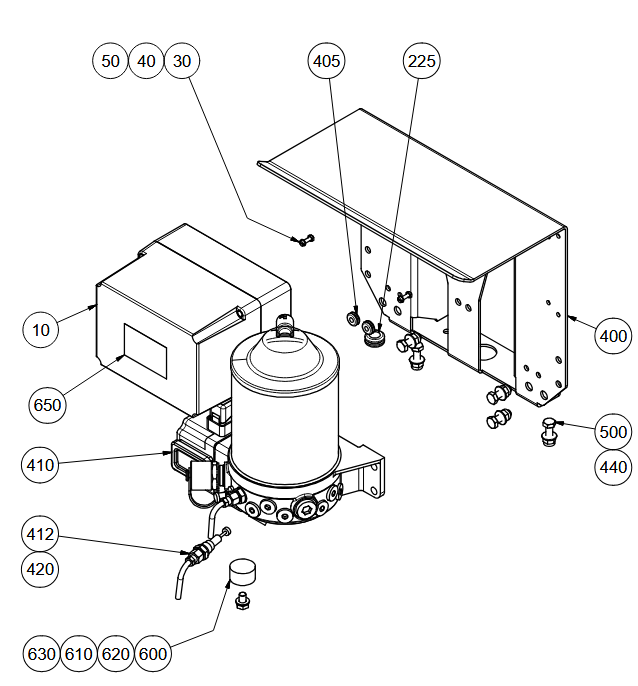

Ersatzteilliste 1041756 B_22288 AUTOMATIK SCHMIEREINRICHTUNG

1041756 B_22288 AUTOMATIK SCHMIEREINRICHTUNG

Ersatzteillisten: ET325DEGBRU201908 | ET352DEGB201707 | ET352DEGB201807 | ET352DEGB201908 | ET352DEGBRU201708 | ET352DEGBRU201807 | ET419DEGB201707 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | Transportbühnen

Baugruppen: Zubehör

100%
1041756 b_22288 automatik schmiereinrichtung30
40
50
225
400
405
410
410
412
420
440
500
600
610
620
630
650
FotoPos.Art-Nr.NamePreisKaufen
GEDA Zylinderschraube M4 x 16 - 03038 (Art.-Nr. GEDA 03038)30GEDA 03038GEDA Zylinderschraube M4 x 16 - 030384,24 €  exkl. MwSt.

In den Warenkorb

GEDA Fächerscheibe J 4,3 - 03308 (Art.-Nr. GEDA 03308)40GEDA 03308GEDA Fächerscheibe J 4,3 - 033084,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)50GEDA 03265GEDA SKT-MUTTER M4 - GED 032653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)225GEDA 05726GEDA GUMMITÜLLE - GED 057263,00 €  exkl. MwSt.

In den Warenkorb

GEDA Halteblech für Schmiereinheit - 21745 (Art.-Nr. GEDA 21745)400GEDA 21745GEDA HALTEBLECH F. SCHMIEREINHEIT - GED 21745100,10 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 17916 (Art.-Nr. GEDA 17916)405GEDA 17916GEDA Gummitülle - 179163,00 €  exkl. MwSt.

In den Warenkorb

GEDA Fett - Schmier - Pumpe 24VDC - 1091293 (Art.-Nr. GEDA 1091293)410GEDA 1091293GEDA Fett - Schmier - Pumpe 24VDC - 1091293657,20 €  exkl. MwSt.

In den Warenkorb

GEDA Pumpenelement PE-10 - 23390 (Art.-Nr. GEDA 23390)412GEDA 23390GEDA PUMPENELEMENT PE-10 - GED 2339099,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schmierschlauch D=6 D=3 PA - 21743 (Art.-Nr. GEDA 21743)420GEDA 21743GEDA SCHMIERSCHLAUCH D=6 d=3 PA - GED 2174310,01 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)440GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)500GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)610GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 12 - 04542 (Art.-Nr. GEDA 04542)620GEDA 04542GEDA SKT-SCHRAUBE M8 X 12 - GED 045423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)630GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Fett-Schmier-Pumpe- - 26288 (Art.-Nr. GEDA 26288)650GEDA 26288GEDA Schild -Fett-Schmier-Pumpe- - 262886,15 €  exkl. MwSt.

In den Warenkorb
