1110051_66516 MASTAUFBAUHILFE RECHTS

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET325DEGBRU201908 » 1110051_66516 MASTAUFBAUHILFE RECHTS

Ersatzteilliste 1110051_66516 MASTAUFBAUHILFE RECHTS

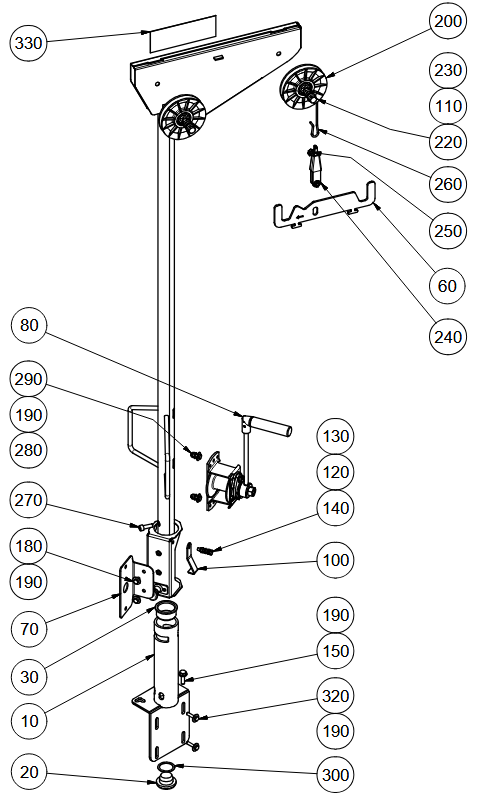

1110051_66516 MASTAUFBAUHILFE RECHTS

Ersatzteillisten: ET325DEGBRU201908 | ET352DEGB201807 | ET352DEGB201908 | ET352DEGBRU201807 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

100%
1110051_66516 mastaufbauhilfe rechts10
20
30
60
70
80
100
110
120
130
140
150
180
190
190
190
190
200
220
230
240
250
260
270
280
290
300
31992
320
330
FotoPos.Art-Nr.NamePreisKaufen
GEDA Aufnahme - 1081255 (Art.-Nr. GEDA 1081255)10GEDA 1081255GEDA Aufnahme - 1081255217,30 €  exkl. MwSt.

In den Warenkorb

GEDA Führungsdorn - 1105148 (Art.-Nr. GEDA 1105148)20GEDA 1105148GEDA FÜHRUNGSDORN - GED 110514826,95 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 58x30mm - 1105123 (Art.-Nr. GEDA 1105123)30GEDA 1105123GEDA BUCHSE D= 58X30 MM - GED 110512323,54 €  exkl. MwSt.

In den Warenkorb

GEDA Hebe - Öse - 1076148 (Art.-Nr. GEDA 1076148)60GEDA 1076148GEDA Hebe - Öse - 107614821,73 €  exkl. MwSt.

In den Warenkorb

GEDA Halteblech Handwinde - 1103368 (Art.-Nr. GEDA 1103368)70GEDA 1103368GEDA Halteblech Handwinde - 110336819,29 €  exkl. MwSt.

In den Warenkorb

GEDA Handwinde Haacon - 1103831 (Art.-Nr. GEDA 1103831)80GEDA 1103831GEDA HANDWINDE HAACON - GED 1103831526,00 €  exkl. MwSt.

In den Warenkorb

GEDA Kurbelarretierung - 1104715 (Art.-Nr. GEDA 1104715)100GEDA 1104715GEDA Kurbelarretierung - 110471513,14 €  exkl. MwSt.

In den Warenkorb

GEDA Lagerbuchse - 08660 (Art.-Nr. GEDA 08660)110GEDA 08660GEDA LAGERBUCHSE - GED 086609,79 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 06558 (Art.-Nr. GEDA 06558)120GEDA 06558GEDA Druckfeder - 065584,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme130GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 40 - 05633 (Art.-Nr. GEDA 05633)140GEDA 05633GEDA SKT-SCHRAUBE M8 X 40 - GED 056333,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 35 - 04294 (Art.-Nr. GEDA 04294)150GEDA 04294GEDA SKT-SCHRAUBE M10 X 35 - GED 042943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)180GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)190GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)190GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)190GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)190GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 50 - 05874 (Art.-Nr. GEDA 05874)220GEDA 05874GEDA SKT-SCHRAUBE M12 X 50 - GED 058743,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)230GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA SeilSchloss Gr. 5 - 08243 (Art.-Nr. GEDA 08243)240GEDA 08243GEDA SEILSCHLOß GR. 5 - GED 0824325,85 €  exkl. MwSt.

In den Warenkorb

GEDA Seilklemme Gr. 3 - 04956 (Art.-Nr. GEDA 04956)250GEDA 04956GEDA SEILKLEMME GR.3 - GED 049563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Drahtseil 4 x 6m Fe - Zn K - 1770 Zs (links) - 08662 (Art.-Nr. GEDA 08662)260GEDA 08662GEDA DRAHTSEIL 4 X 6m FE-zn k-1770 zS (links) - GED 0866233,55 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)270GEDA 21183GEDA ZYL-SCHRAUBE M10 X 30 - GED 211833,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)280GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)290GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

300-31992auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)320GEDA 03556GEDA SKT-SCHRAUBE M8 X 35 - GED 035563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -max. 100Kg / 225Lbs- - 51150 (Art.-Nr. GEDA 51150)330GEDA 51150GEDA SCHILD -MAX.100KG/225LBS- - GED 511508,14 €  exkl. MwSt.

In den Warenkorb
