1003270 B_01230_01231_01232_01233_55699_01227_01226_0225_01234_01228_01340_01341_01342_01343 KABELTOPF 1500Z/ZP

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET352DEGBRU201708 » 1003270 B_01230_01231_01232_01233_55699_01227_01226_0225_01234_01228_01340_01341_01342_01343 KABELTOPF 1500Z/ZP

Ersatzteilliste 1003270 B_01230_01231_01232_01233_55699_01227_01226_0225_01234_01228_01340_01341_01342_01343 KABELTOPF 1500Z/ZP

1003270 B_01230_01231_01232_01233_55699_01227_01226_0225_01234_01228_01340_01341_01342_01343 KABELTOPF 1500Z/ZP

Ersatzteillisten: ET352DEGBRU201708 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

100%

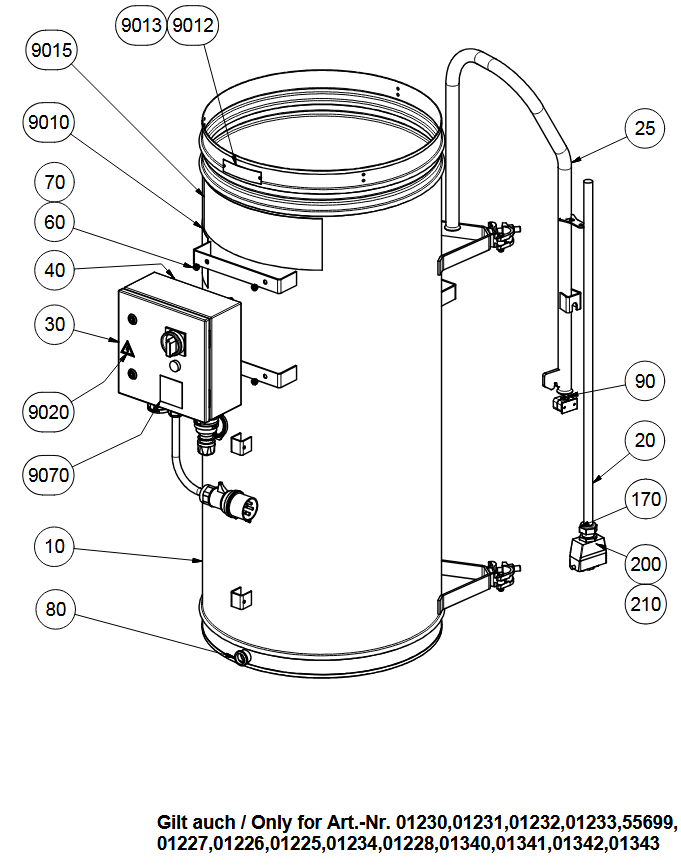

1003270 b_01230_01231_01232_01233_55699_01227_01226_0225_01234_01228_01340_01341_01342_01343 kabeltopf 1500z/zp9012
9013
9015
9010
70
60
40
30
9020
9070
10
80
210
200
170
20
90
25
FotoPos.Art-Nr.NamePreisKaufen
GEDA Kabeltopf D=630 - 15626 (Art.-Nr. GEDA 15626)10GEDA 15626GEDA Kabeltopf D=630 - 15626720,80 €  exkl. MwSt.

In den Warenkorb

GEDA Leitung für 100m Topf - 15290 (Art.-Nr. GEDA 15290)20GEDA 15290GEDA Leitung für 100m Topf - 152903.996,20 €  exkl. MwSt.

In den Warenkorb

GEDA Kabelhalter Abschaltbar - 1026986 (Art.-Nr. GEDA 1026986)25GEDA 1026986GEDA Kabelhalter Abschaltbar - 1026986170,66 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltkasten Kabeltopf - 15278 (Art.-Nr. GEDA 15278)30GEDA 15278GEDA Schaltkasten Kabeltopf - 152781.277,30 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltkastenhalteblech - 41598 (Art.-Nr. GEDA 41598)40GEDA 41598GEDA SCHALTKASTENHALTEBLECH - GED 41598143,85 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)60GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)70GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 14229 (Art.-Nr. GEDA 14229)80GEDA 14229GEDA GUMMITÜLLE - GED 142295,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle - 15764-0001 (Art.-Nr. GEDA 15764-0001)90GEDA 15764-0001GEDA Schelle - 15764-00018,48 €  exkl. MwSt.

In den Warenkorb

GEDA Kabelverschraubung M32 - 24506 (Art.-Nr. GEDA 24506)170GEDA 24506GEDA Kabelverschraubung M32 - 245065,09 €  exkl. MwSt.

In den Warenkorb

GEDA Steckergehäuse 16-polig - 24508 (Art.-Nr. GEDA 24508)200GEDA 24508GEDA STECKERGEHÄUSE 16-POLIG - GED 2450844,00 €  exkl. MwSt.

In den Warenkorb

GEDA Buchseneinsatz 6 / 12 - polig Axialschraub - / Schraubanschluss - 17933 (Art.-Nr. GEDA 17933)210GEDA 17933GEDA BUCHSENEINSATZ 6/12-POLIG AXIALSCHRAUB-/ SCHRAUBANSCHLUSS - GED 17933171,15 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Kabeltopf / K-Führung- - 22709 (Art.-Nr. GEDA 22709)9010GEDA 22709GEDA SCHILD -KABELTOPF/K-FÜHRUNG- - GED 227095,00 €  exkl. MwSt.

In den Warenkorb

GEDA Typenschild Kabeltopf - 41810 (Art.-Nr. GEDA 41810)9012GEDA 41810GEDA TYPENSCHILD KABELTOPF - GED 418107,48 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 3 - 04950 (Art.-Nr. GEDA 04950)9013GEDA 04950GEDA BLINDNIETE A 3 - GED 049503,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original- - 28647 (Art.-Nr. GEDA 28647)9015GEDA 28647GEDA SCHILD -GEDA ORIGINAL- - GED 2864711,88 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Blitzsymbol- - 05242 (Art.-Nr. GEDA 05242)9020GEDA 05242GEDA Schild -Blitzsymbol- - 052424,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Kontrollleuchte- - 11935 (Art.-Nr. GEDA 11935)9070GEDA 11935GEDA SCHILD -KONTROLLLEUCHTE- - GED 119356,16 €  exkl. MwSt.

In den Warenkorb
