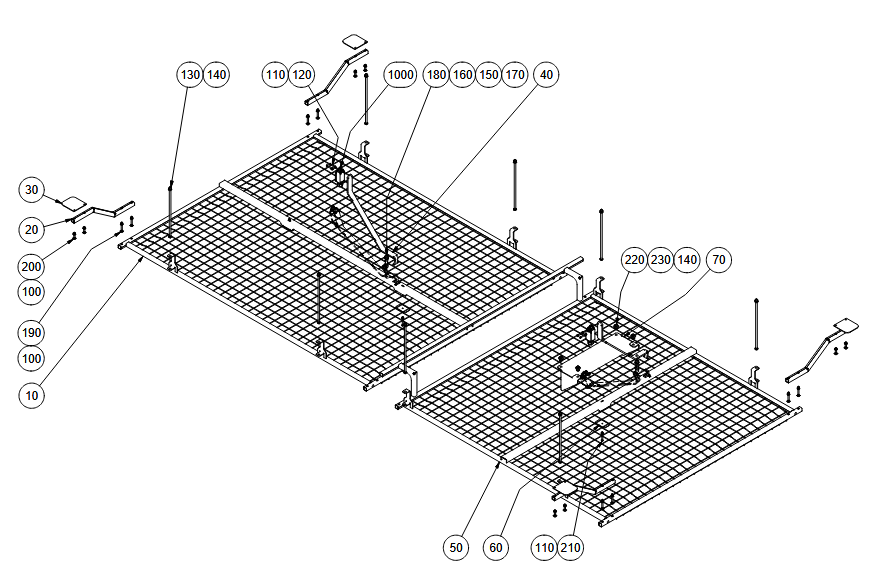

1041284_1011954 UNTERFAHRSCHUTZ „B“

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET325DEGBRU201908 » 1041284_1011954 UNTERFAHRSCHUTZ „B“

Ersatzteilliste 1041284_1011954 UNTERFAHRSCHUTZ „B“

1041284_1011954 UNTERFAHRSCHUTZ "B"

Ersatzteillisten: ET325DEGBRU201908 | ET352DEGB201508 | ET352DEGB201707 | ET352DEGB201807 | ET352DEGB201908 | ET352DEGBRU201508 | ET352DEGBRU201708 | ET352DEGBRU201807 | ET419DEGB201909 | ET419DEGB202007 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1041284_1011954 unterfahrschutz "b"10
20
30
40
1011420
50
1011323
60
70
100
100
110
110
120
130
140
140
150
160
170
180
190
200
210
220
230
1000
FotoPos.Art-Nr.NamePreisKaufen
GEDA Grundgitter - 1010443 (Art.-Nr. GEDA 1010443)10GEDA 1010443GEDA GRUNDGITTER - GED 1010443645,00 €  exkl. MwSt.

In den Warenkorb

GEDA Bügel für Unterfahrschutz - 1011395 (Art.-Nr. GEDA 1011395)20GEDA 1011395GEDA Bügel für Unterfahrschutz - 101139553,00 €  exkl. MwSt.

In den Warenkorb

Geda Abweisblech für Unterfahrdchutz (Art.-Nr. GEDA 1011653)30GEDA 1011653Abweisblech für Unterfahrdchutz10,90 €  exkl. MwSt.

In den Warenkorb

40-1011420auf Anfrage

+49 89 1499080

50-1011323auf Anfrage

+49 89 1499080

GEDA Gegenblech für Schweißgitter - 1013626 (Art.-Nr. GEDA 1013626)60GEDA 1013626GEDA GEGENBLECH FÜR SCHWEIßGITTER - GED 10136265,83 €  exkl. MwSt.

In den Warenkorb

GEDA Abweisblech Endschalter - 1030047 (Art.-Nr. GEDA 1030047)70GEDA 1030047GEDA ABWEISBLECH ENDSCHALTER - GED 103004757,20 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)100GEDA 17994GEDA Sicherungsmutter M6 - 179943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)100GEDA 17994GEDA Sicherungsmutter M6 - 179943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)110GEDA 18749GEDA Sicherungsmutter M5 - 187493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)110GEDA 18749GEDA Sicherungsmutter M5 - 187493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 40 - 13895 (Art.-Nr. GEDA 13895)120GEDA 13895GEDA Zylinderschraube M5 x 40 - 138953,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 300 - 20018 (Art.-Nr. GEDA 20018)130GEDA 20018GEDA SKT-SCHRAUBE M8 X 300 - GED 2001818,26 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)150GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)160GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 14722 (Art.-Nr. GEDA 14722)170GEDA 14722GEDA Druckfeder - 147226,60 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 60 - 40846 (Art.-Nr. GEDA 40846)180GEDA 40846GEDA ZYL-SCHRAUBEN M10 X 60 - GED 408463,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 55 - 19334 (Art.-Nr. GEDA 19334)190GEDA 19334GEDA Flachrundschraube M6 x 55 - 193343,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 35 - 04491 (Art.-Nr. GEDA 04491)200GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M5 x 50 - 07236 (Art.-Nr. GEDA 07236)210GEDA 07236GEDA SKT-SCHRAUBE M5 X 50 - GED 072363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)220GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)230GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter - 23159 (Art.-Nr. GEDA 23159)1000GEDA 23159GEDA ENDSCHALTER - GED 2315990,20 €  exkl. MwSt.

In den Warenkorb
