Ersatzteilliste 1152347_17019 GEDA 1500Z/ZP-2 MIT MONTAGESTEG

1152347_17019 GEDA 1500Z/ZP-2 MIT MONTAGESTEG

Ersatzteillisten: ET419DEGB201909 | ET419DEGB202007 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | Transportbühnen

Baugruppen: Fundament / Grundrahmen

100%

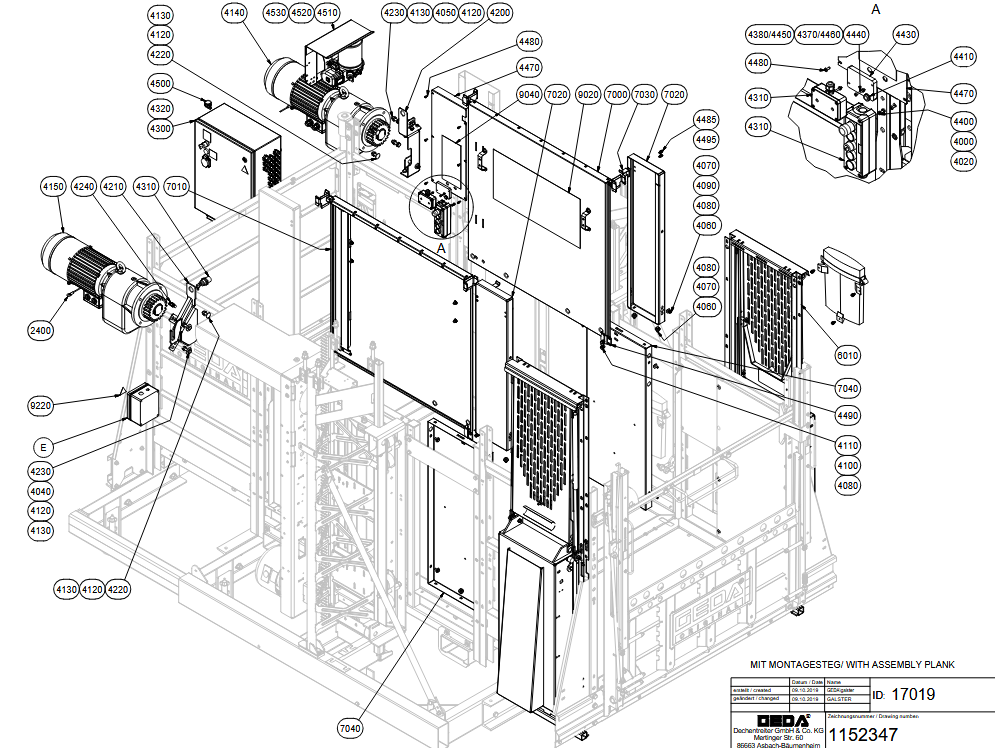

1152347_17019 geda 1500z/zp-2 mit montagesteg4150
1109927
4150/4140
4150/4140
4150/4140
4150/4140
4150/4140
4150/4140
4150/4140
4140
1109918
4150/4140
4150/4140
4150/4140
4150/4140
4150/4140
4150/4140
4150/4140
4120
4120
4120
4120
4130
4130
4130
4130
4100
4110
4050
4070
4080
4080
4080
4070
4060
4060
4090
4040
2400
4000
4020
4210
4220
4220
4230
4230
4240
4200
4300
1131305
4310
1131307
4310
1131307
4310
1131307
4320
4400
4410
4430
1039559
4470
4470
4480
4480
4440
30197
4485
4495
4490
4410
4520
4430
1039559
4500
4380/4450
4370/4460
6010
7010
7020
7020
7030
7040
7000
7040
9020
9040
9220
FotoPos.Art-Nr.NamePreisKaufen
GEDA Seil 4mm x 5,0m - 17240 (Art.-Nr. GEDA 17240)2400GEDA 17240GEDA Seil 4mm x 5,0m - 1724011,87 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B5 - 03179 (Art.-Nr. GEDA 03179)4000GEDA 03179GEDA Federscheibe B5 - 031794,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M5 - 03178 (Art.-Nr. GEDA 03178)4020GEDA 03178GEDA SKT-MUTTER M5 - GED 031783,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)4040GEDA 18080GEDA SCHEIBE 13 - GED 180803,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)4050GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)4060GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)4060GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)4070GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)4070GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)4080GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)4080GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)4080GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)4090GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)4100GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)4110GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)4120GEDA 03777GEDA FEDERSCHEIBE B12 - GED 037773,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)4120GEDA 03777GEDA FEDERSCHEIBE B12 - GED 037773,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)4120GEDA 03777GEDA FEDERSCHEIBE B12 - GED 037773,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)4120GEDA 03777GEDA FEDERSCHEIBE B12 - GED 037773,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)4130GEDA 03516GEDA SKT-MUTTER M12 - GED 035163,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)4130GEDA 03516GEDA SKT-MUTTER M12 - GED 035163,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)4130GEDA 03516GEDA SKT-MUTTER M12 - GED 035163,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)4130GEDA 03516GEDA SKT-MUTTER M12 - GED 035163,00 €  exkl. MwSt.

In den Warenkorb

4140-1109918auf Anfrage

+49 89 1499080

4150-1109927auf Anfrage

+49 89 1499080

GEDA Reibscheibe ZFB60 - 14933 (Art.-Nr. GEDA 14933)4150/4140GEDA 14933GEDA Reibscheibe ZFB60 - 14933407,40 €  exkl. MwSt.

In den Warenkorb

GEDA Handlüftung Komplett - 13968 (Art.-Nr. GEDA 13968)4150/4140GEDA 13968GEDA HANDLÜFTUNG KOMPLETT - GED 1396874,80 €  exkl. MwSt.

In den Warenkorb

GEDA Lüfterrad - 13978 (Art.-Nr. GEDA 13978)4150/4140GEDA 13978GEDA LÜFTERRAD - GED 1397859,40 €  exkl. MwSt.

In den Warenkorb

GEDA Reibscheibe ZFB60 - 14933 (Art.-Nr. GEDA 14933)4150/4140GEDA 14933GEDA Reibscheibe ZFB60 - 14933407,40 €  exkl. MwSt.

In den Warenkorb

GEDA Lüfterhaube - 13979G (Art.-Nr. GEDA 13979G)4150/4140GEDA 13979GGEDA LÜFTERHAUBE - GED 13979G182,70 €  exkl. MwSt.

In den Warenkorb

GEDA Zahnradschutz - 52547 (Art.-Nr. GEDA 52547)4200GEDA 52547GEDA ZAHNRADSCHUTZ - GED 52547197,40 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M12 x 40 - 17839 (Art.-Nr. GEDA 17839)4220GEDA 17839GEDA Flachrundschraube M12 x 40 - 178393,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M12 x 40 - 17839 (Art.-Nr. GEDA 17839)4220GEDA 17839GEDA Flachrundschraube M12 x 40 - 178393,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 45 - 03513 (Art.-Nr. GEDA 03513)4230GEDA 03513GEDA SKT-SCHRAUBE M12 X 45 - GED 035133,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 45 - 03513 (Art.-Nr. GEDA 03513)4230GEDA 03513GEDA SKT-SCHRAUBE M12 X 45 - GED 035133,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schottverschraubung - Schmier - 26137 (Art.-Nr. GEDA 26137)4240GEDA 26137GEDA SCHOTTVERSCHRAUBUNG-SCHMIER - GED 2613711,66 €  exkl. MwSt.

In den Warenkorb

4300-1131305auf Anfrage

+49 89 1499080

4310-1131307auf Anfrage

+49 89 1499080

4310-1131307auf Anfrage

+49 89 1499080

4310-1131307auf Anfrage

+49 89 1499080

GEDA Blindstecker Fangprobe - 17679 (Art.-Nr. GEDA 17679)4320GEDA 17679GEDA Blindstecker Fangprobe - 1767981,40 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B4 - 03266 (Art.-Nr. GEDA 03266)4370/4460GEDA 03266GEDA FEDERSCHEIBE B4 - GED 032663,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)4380/4450GEDA 03265GEDA SKT-MUTTER M4 - GED 032653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 16 - 04099 (Art.-Nr. GEDA 04099)4400GEDA 04099GEDA Zylinderschraube M5 x 16 - 040994,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 03832 (Art.-Nr. GEDA 03832)4410GEDA 03832GEDA GUMMITÜLLE - GED 038323,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 03832 (Art.-Nr. GEDA 03832)4410GEDA 03832GEDA GUMMITÜLLE - GED 038323,00 €  exkl. MwSt.

In den Warenkorb

4430-1039559auf Anfrage

+49 89 1499080

4430-1039559auf Anfrage

+49 89 1499080

4440-30197auf Anfrage

+49 89 1499080

GEDA Abdeckblech lang - 1084457G (Art.-Nr. GEDA 1084457G)4470GEDA 1084457GGEDA ABDECKBLECH LANG - GED 1084457G107,10 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckblech lang - 1084457G (Art.-Nr. GEDA 1084457G)4470GEDA 1084457GGEDA ABDECKBLECH LANG - GED 1084457G107,10 €  exkl. MwSt.

In den Warenkorb

GEDA Blechschraube 4,8 x 13 - 15392 (Art.-Nr. GEDA 15392)4480GEDA 15392GEDA Blechschraube 4,8 x 13 - 153923,00 €  exkl. MwSt.

In den Warenkorb

GEDA Blechschraube 4,8 x 13 - 15392 (Art.-Nr. GEDA 15392)4480GEDA 15392GEDA Blechschraube 4,8 x 13 - 153923,00 €  exkl. MwSt.

In den Warenkorb

GEDA Linsenschraube M6 x 20 - 17267 (Art.-Nr. GEDA 17267)4485GEDA 17267GEDA LINSENSCHRAUBE M6 X 20 - GED 172673,00 €  exkl. MwSt.

In den Warenkorb

GEDA Führungslasche für Aufbauschutz - 17042 (Art.-Nr. GEDA 17042)4490GEDA 17042GEDA Führungslasche für Aufbauschutz - 1704215,90 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)4495GEDA 17994GEDA Sicherungsmutter M6 - 179943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle Ring - 14230 (Art.-Nr. GEDA 14230)4500GEDA 14230GEDA Schelle Ring - 142307,15 €  exkl. MwSt.

In den Warenkorb

Geda Montagesteg für Bühne für GEDA 300 Z/ZP (Art.-Nr. GEDA 29650)6010GEDA 29650Montagesteg für Bühne für GEDA 300 Z/ZP1.570,00 €  exkl. MwSt.1.334,50 €  exkl. MwSt.

In den Warenkorb

GEDA Aufbauschutz breit links - 1049657 (Art.-Nr. GEDA 1049657)7000GEDA 1049657GEDA AUFBAUSCHUTZ BREIT LINKS - GED 1049657407,40 €  exkl. MwSt.

In den Warenkorb

GEDA Aufbauschutz breit rechts - 1049676 (Art.-Nr. GEDA 1049676)7010GEDA 1049676GEDA AUFBAUSCHUTZ BREIT RECHTS - GED 1049676394,80 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech - 1049665 (Art.-Nr. GEDA 1049665)7020GEDA 1049665GEDA SCHUTZBLECH - GED 1049665132,30 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech - 1049665 (Art.-Nr. GEDA 1049665)7020GEDA 1049665GEDA SCHUTZBLECH - GED 1049665132,30 €  exkl. MwSt.

In den Warenkorb

GEDA Aufnahmeblech M - Schutz - 1050916 (Art.-Nr. GEDA 1050916)7030GEDA 1050916GEDA AUFNAHMEBLECH M-SCHUTZ - GED 105091622,66 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech - 17050G (Art.-Nr. GEDA 17050G)7040GEDA 17050GGEDA Schutzblech - 17050G126,14 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech - 17050G (Art.-Nr. GEDA 17050G)7040GEDA 17050GGEDA Schutzblech - 17050G126,14 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Blitzsymbol- - 05242 (Art.-Nr. GEDA 05242)9220GEDA 05242GEDA Schild -Blitzsymbol- - 052424,24 €  exkl. MwSt.

In den Warenkorb

Weitere Explosionszeichnungen der Ersatzteilliste ET419DEGB201909 (GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP)

1152327_17019 GEDA 1500Z/ZP-2 OHNE MONTAGESTEG

1152327_17019 GEDA 1500Z/ZP-2 OHNE MONTAGESTEG
1075836 A_1049657 AUFBAUSCHUTZ BREIT LINKS

1075836 A_1049657 AUFBAUSCHUTZ BREIT LINKS
1075843 A_1049676 AUFBAUSCHUTZ BREIT RECHTS

1075843 A_1049676 AUFBAUSCHUTZ BREIT RECHTS
1152103 A_1138922 DOPPELRAMPE RECHTS 2,85M

1152103 A_1138922 DOPPELRAMPE RECHTS 2,85M

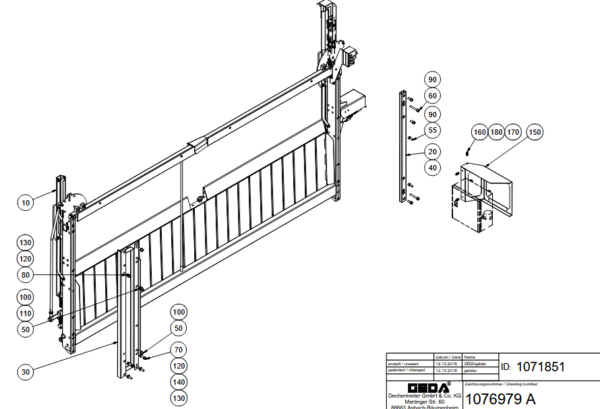

1076979 A_1071851 ANBAU ELEKTRORAMPE „GD“
