1018737 A_02638 BÜHNE „B2“ 1,45 X 4,15M

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET325DEGBRU201908 » 1018737 A_02638 BÜHNE „B2“ 1,45 X 4,15M

Ersatzteilliste 1018737 A_02638 BÜHNE „B2“ 1,45 X 4,15M

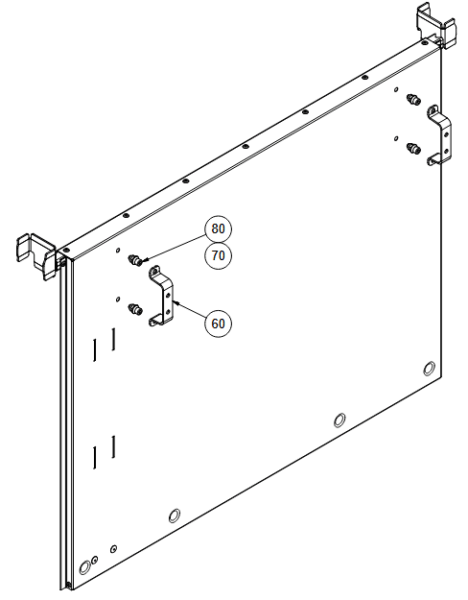

1018737 A_02638 BÜHNE "B2" 1,45 X 4,15M

Ersatzteillisten: ET325DEGBRU201908 | ET352DEGB201707 | ET352DEGB201807 | ET352DEGBRU201708 | ET352DEGBRU201807 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1018737 a_02638 bühne "b2" 1,45 x 4,15m76
64
65
66
54
69
70
71
62
61
53
53
54
82
82
53
53
53
53
52
51
67
68
60
43981
64
65
66
82
82
64
65
66
54
600
610
620
620
600
710
26454G
100
110
17109G
1010
1020
1006
1010
1000
38005
910
910
805
815
806
820
800
810
811
812
813
1210
1220
1200
29672
1210
1250
1260
1195
1196
1800
1820
1820
2500
2500
2500
2500
2510
2510
2510
2510
2510
2510
2635
2635
2635
2635
2635
2635
2500
2520
2520
2520
2720
2720
2700
2110
2120
2130
2140
1900
1910
2840
3150
3160
3170
3180
3090
3220
5500
5600
5620
5620
5640
4275
FotoPos.Art-Nr.NamePreisKaufen
GEDA Stapleraufnahme - 18302 (Art.-Nr. GEDA 18302)51GEDA 18302GEDA Stapleraufnahme - 18302394,80 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 30 - 07725 (Art.-Nr. GEDA 07725)52GEDA 07725GEDA SKT-SCHRAUBE M10 X 30 - GED 077253,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)53GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)53GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)53GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)53GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)53GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)53GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

60-43981auf Anfrage

+49 89 1499080

GEDA Bühnenverlängerung rechts - 18951 (Art.-Nr. GEDA 18951)61GEDA 18951GEDA Bühnenverlängerung rechts - 18951554,00 €  exkl. MwSt.

In den Warenkorb

GEDA Bühnenverlängerung links - 18952 (Art.-Nr. GEDA 18952)62GEDA 18952GEDA Bühnenverlängerung links - 18952554,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M14 x 30 - 17243 (Art.-Nr. GEDA 17243)64GEDA 17243GEDA Sechskantschraube M14 x 30 - 172434,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M14 x 30 - 17243 (Art.-Nr. GEDA 17243)64GEDA 17243GEDA Sechskantschraube M14 x 30 - 172434,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M14 x 30 - 17243 (Art.-Nr. GEDA 17243)64GEDA 17243GEDA Sechskantschraube M14 x 30 - 172434,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 15 - 07211 (Art.-Nr. GEDA 07211)65GEDA 07211GEDA Scheibe 15 - 072114,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 15 - 07211 (Art.-Nr. GEDA 07211)65GEDA 07211GEDA Scheibe 15 - 072114,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 15 - 07211 (Art.-Nr. GEDA 07211)65GEDA 07211GEDA Scheibe 15 - 072114,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M14 - 05635 (Art.-Nr. GEDA 05635)66GEDA 05635GEDA Sicherungsmutter M14 - 056354,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M14 - 05635 (Art.-Nr. GEDA 05635)66GEDA 05635GEDA Sicherungsmutter M14 - 056354,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M14 - 05635 (Art.-Nr. GEDA 05635)66GEDA 05635GEDA Sicherungsmutter M14 - 056354,24 €  exkl. MwSt.

In den Warenkorb

GEDA U-Blech -B- - 17229 (Art.-Nr. GEDA 17229)67GEDA 17229GEDA U-Blech -B- - 17229131,25 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M10 x 25 - 03283 (Art.-Nr. GEDA 03283)68GEDA 03283GEDA FLACHRUNDSCHRAUBE M10 X 25 - GED 032833,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 30 - 10092 (Art.-Nr. GEDA 10092)69GEDA 10092GEDA ZYL-SCHRAUBE M12 X 30 - GED 100923,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)70GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)71GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle D 17,5 - 17222 (Art.-Nr. GEDA 17222)76GEDA 17222GEDA Gummitülle D 17,5 - 172223,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)82GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)82GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)82GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)82GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Tragprofil 220 x 95 x 2075,5 - 17067E (Art.-Nr. GEDA 17067E)100GEDA 17067EGEDA Tragprofil 220 x 95 x 2075,5 - 17067E451,50 €  exkl. MwSt.

In den Warenkorb

110-17109Gauf Anfrage

+49 89 1499080

GEDA Knotenblech Tragprofil links - 17043 (Art.-Nr. GEDA 17043)600GEDA 17043GEDA Knotenblech Tragprofil links - 1704397,90 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 20 - 04456 (Art.-Nr. GEDA 04456)600GEDA 04456GEDA SKT-SCHRAUBE M10 X 20 - GED 044563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Knotenblech Tragprofil rechts - 17044 (Art.-Nr. GEDA 17044)610GEDA 17044GEDA KNOTENBLECH TRAGPROFIL RECHTS - GED 1704497,90 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 20 - 04456 (Art.-Nr. GEDA 04456)620GEDA 04456GEDA SKT-SCHRAUBE M10 X 20 - GED 044563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 20 - 04456 (Art.-Nr. GEDA 04456)620GEDA 04456GEDA SKT-SCHRAUBE M10 X 20 - GED 044563,00 €  exkl. MwSt.

In den Warenkorb

710-26454Gauf Anfrage

+49 89 1499080

GEDA Bodengruppe - 17083 (Art.-Nr. GEDA 17083)800GEDA 17083GEDA Bodengruppe - 170831.118,30 €  exkl. MwSt.

In den Warenkorb

GEDA Bodengruppe 1434 x 825 - 19488 (Art.-Nr. GEDA 19488)805GEDA 19488GEDA Bodengruppe 1434 x 825 - 19488832,10 €  exkl. MwSt.

In den Warenkorb

GEDA Bodengruppe 3 / 4 Segment - 43984 (Art.-Nr. GEDA 43984)806GEDA 43984GEDA BODENGRUPPE 3/4 SEGMENT - GED 439841.050,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zuschnitt 1500 x 1275 x 21 - 18045 (Art.-Nr. GEDA 18045)810GEDA 18045GEDA Zuschnitt 1500 x 1275 x 21 - 18045279,84 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 35 - 04491 (Art.-Nr. GEDA 04491)811GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)812GEDA 03223GEDA FEDERSCHEIBE B 6 - GED 032233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)813GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zuschnitt 1275 x 670 x 21 - 19487 (Art.-Nr. GEDA 19487)815GEDA 19487GEDA Zuschnitt 1275 x 670 x 21 - 19487156,88 €  exkl. MwSt.

In den Warenkorb

GEDA Zuschnitt 21x1275x1085mm - 43987 (Art.-Nr. GEDA 43987)820GEDA 43987GEDA ZUSCHN. 21X1275X1085 MM - GED 43987277,20 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)910GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)910GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

1000-38005auf Anfrage

+49 89 1499080

GEDA Zylinderschraube M6 x 16 - 05598 (Art.-Nr. GEDA 05598)1006GEDA 05598GEDA ZYL-SCHRAUBE M6 X 16 - GED 055983,00 €  exkl. MwSt.

In den Warenkorb

GEDA PVC-Rohr 12 x 1 L 1000 - 50107 (Art.-Nr. GEDA 50107)1010GEDA 50107GEDA PVC-ROHR 12 X 1 L 1000 - GED 5010720,24 €  exkl. MwSt.

In den Warenkorb

GEDA PVC-Rohr 12 x 1 L 1000 - 50107 (Art.-Nr. GEDA 50107)1010GEDA 50107GEDA PVC-ROHR 12 X 1 L 1000 - GED 5010720,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle - 04617 (Art.-Nr. GEDA 04617)1020GEDA 04617GEDA SCHELLE - GED 046173,00 €  exkl. MwSt.

In den Warenkorb

GEDA Umlenkung für Handlüftung - 19858 (Art.-Nr. GEDA 19858)1195GEDA 19858GEDA UMLENKUNG FÜR HANDLÜFTUNG - GED 1985870,95 €  exkl. MwSt.

In den Warenkorb

GEDA Splint 6,3 x 50 - 05344 (Art.-Nr. GEDA 05344)1196GEDA 05344GEDA SPLINT 6,3 X 50 - GED 053443,00 €  exkl. MwSt.

In den Warenkorb

1200-29672auf Anfrage

+49 89 1499080

GEDA Buchse D= 43x60mm - 17118 (Art.-Nr. GEDA 17118)1210GEDA 17118GEDA BUCHSE D= 43X60 MM - GED 1711839,05 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 43x60mm - 17118 (Art.-Nr. GEDA 17118)1210GEDA 17118GEDA BUCHSE D= 43X60 MM - GED 1711839,05 €  exkl. MwSt.

In den Warenkorb

GEDA Sprengring Spi 43 - 17167 (Art.-Nr. GEDA 17167)1220GEDA 17167GEDA SPRENGRING SPI 43 - GED 171673,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gleitrohr - 17111 (Art.-Nr. GEDA 17111)1250GEDA 17111GEDA Gleitrohr - 17111163,24 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder D 4 - 17164 (Art.-Nr. GEDA 17164)1260GEDA 17164GEDA DRUCKFEDER D 4 - GED 1716416,50 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech - 17046G (Art.-Nr. GEDA 17046G)1800GEDA 17046GGEDA Schutzblech - 17046G105,00 €  exkl. MwSt.

In den Warenkorb

1820-1820auf Anfrage

+49 89 1499080

GEDA Schutzblech rechts - 17047G (Art.-Nr. GEDA 17047G)1900GEDA 17047GGEDA Schutzblech rechts - 17047G105,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech mittig rechts - 17049G (Art.-Nr. GEDA 17049G)1910GEDA 17049GGEDA Schutzblech mittig rechts - 17049G104,50 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 25 - 03072 (Art.-Nr. GEDA 03072)2110GEDA 03072GEDA ZYL-SCHRAUBE M10 X 25 - GED 030723,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 65 - 05161 (Art.-Nr. GEDA 05161)2130GEDA 05161GEDA ZYL-SCHRAUBE M10 X 65 - GED 051613,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)2500GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)2500GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)2500GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)2500GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)2500GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2510GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2510GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2510GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2510GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2510GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2510GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2635GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2635GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2635GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2635GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2635GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2635GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)2720GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)2720GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)3090GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Andrucklasche für Schranke - 17204 (Art.-Nr. GEDA 17204)3150GEDA 17204GEDA Andrucklasche für Schranke - 1720422,00 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 03776 (Art.-Nr. GEDA 03776)3160GEDA 03776GEDA DRUCKFEDER - GED 037763,00 €  exkl. MwSt.

In den Warenkorb

GEDA Bolzen mit Kopf - 22457 (Art.-Nr. GEDA 22457)3170GEDA 22457GEDA BOLZEN MIT KOPF - GED 224579,57 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)3180GEDA 17994GEDA Sicherungsmutter M6 - 179943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)3220GEDA 06864GEDA SICH-MUTTER M6 - GED 068643,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)4275GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zugblech - 18959 (Art.-Nr. GEDA 18959)5500GEDA 18959GEDA Zugblech - 1895953,53 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckblech - 1072061G (Art.-Nr. GEDA 1072061G)5600GEDA 1072061GGEDA ABDECKBLECH - GED 1072061G126,00 €  exkl. MwSt.

In den Warenkorb

Weitere Explosionszeichnungen der Ersatzteilliste ET325DEGBRU201908 (GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP)

1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M

1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M
1042261_02620_02646 (USA) BÜHNE „ED“ 2,9 X 1,65M

1042261_02620_02646 (USA) BÜHNE „ED“ 2,9 X 1,65M
1042087_02616 BÜHNE „G“ 4,35 X 1,65M

1042087_02616 BÜHNE „G“ 4,35 X 1,65M
1041818_02615 BÜHNE „F“ 4,35 X 1,65M

1041818_02615 BÜHNE „F“ 4,35 X 1,65M
1042249_02613 BÜHNE „D“ 2,9 X 1,65M

1042249_02613 BÜHNE „D“ 2,9 X 1,65M
1018675_02623 BÜHNE „BLL“ 1,45 X 4,95M

1018675_02623 BÜHNE „BLL“ 1,45 X 4,95M
1018598_02622 BÜHNE „BL“ 1,45 X 4,15M

1018598_02622 BÜHNE „BL“ 1,45 X 4,15M
1018776_02611_02611S_02611Z BÜHNE „B“ 1,45 X 3,30M

1018776_02611_02611S_02611Z BÜHNE „B“ 1,45 X 3,30M
1107359 A_1106139 RAMPE E-ZYLINDER 2,82X0,6

1107359 A_1106139 RAMPE E-ZYLINDER 2,82X0,6

Weitere Explosionszeichnungen der Ersatzteilliste ET352DEGB201707 (GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP)

1002780_02642_02645_02624 BÜHNE „BS“ 1 TÜRE 1 RAMPE

1002780_02642_02645_02624 BÜHNE „BS“ 1 TÜRE 1 RAMPE
1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M

1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M
1-024593 F_25689 DOPPELRAMPE LINKS

1-024593 F_25689 DOPPELRAMPE LINKS
1-024471 F_25688 DOPPELRAMPE RECHTS

1-024471 F_25688 DOPPELRAMPE RECHTS
1-024638 F_30688 DOPPELRAMPE RECHTS

1-024638 F_30688 DOPPELRAMPE RECHTS
1-024666 F_30689 DOPPELRAMPE LINKS

1-024666 F_30689 DOPPELRAMPE LINKS
1-021612 B_17093 GRUNDMAST RECHTS

1-021612 B_17093 GRUNDMAST RECHTS
1-021614 B_17092 GRUNDMAST LINKS

1-021614 B_17092 GRUNDMAST LINKS
1041176_1010444 DACH 1500Z/ZP

1041176_1010444 DACH 1500Z/ZP

Weitere Explosionszeichnungen der Ersatzteilliste ET352DEGB201807 (GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP)

1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M

1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M
Art. Nr. 29299 ENDSCHALTER UMWEHRUNG 1,1M

Art. Nr. 29299 ENDSCHALTER UMWEHRUNG 1,1M
1042404_02612_02613_02614_02620_02646(USA) BÜHNE „C“, „D“, „E“, „ED“ 2,9 X 1,65M

1042404_02612_02613_02614_02620_02646(USA) BÜHNE „C“, „D“, „E“, „ED“ 2,9 X 1,65M
1-108679 F_17015_17017 USA_GRUNDEINHEIT LINKS

1-108679 F_17015_17017 USA_GRUNDEINHEIT LINKS
1-101953 E_17016 GRUNDEINHEIT RECHTS

1-101953 E_17016 GRUNDEINHEIT RECHTS
1-024593 F_25689 DOPPELRAMPE LINKS

1-024593 F_25689 DOPPELRAMPE LINKS
1-024471 F_25688 DOPPELRAMPE RECHTS

1-024471 F_25688 DOPPELRAMPE RECHTS
1-024638 F_30688 DOPPELRAMPE RECHTS

1-024638 F_30688 DOPPELRAMPE RECHTS
1107359 C_1106139 RAMPE E-ZYLINDER

1107359 C_1106139 RAMPE E-ZYLINDER

Weitere Explosionszeichnungen der Ersatzteilliste ET352DEGBRU201708 (GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP)

1003270 B_01230_01231_01232_01233_55699_01227_01226_0225_01234_01228_01340_01341_01342_01343 KABELTOPF 1500Z/ZP

1003270 B_01230_01231_01232_01233_55699_01227_01226_0225_01234_01228_01340_01341_01342_01343 KABELTOPF 1500Z/ZP
1042294_02615_02616_02617_02618_02619_02647 BÜHNE „F-I“ 4,35 X 1,65M

1042294_02615_02616_02617_02618_02619_02647 BÜHNE „F-I“ 4,35 X 1,65M
1002780 A_02642_02645_02624 BÜHNE „BS“

1002780 A_02642_02645_02624 BÜHNE „BS“
1-120747 A_02642_02645_02624 BÜHNE „BS“

1-120747 A_02642_02645_02624 BÜHNE „BS“
1002780_02642_02624_02645 BÜHNE „BS“ 1 TÜRE 1 RAMPE

1002780_02642_02624_02645 BÜHNE „BS“ 1 TÜRE 1 RAMPE
1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M

1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M
1042404_02612_02613_02614_02620_02646(USA) BÜHNE „C“, „D“, „E“, „ED“ 2,9 X 1,65M

1042404_02612_02613_02614_02620_02646(USA) BÜHNE „C“, „D“, „E“, „ED“ 2,9 X 1,65M
1-024471 F_25688 DOPPELRAMPE RECHTS

1-024471 F_25688 DOPPELRAMPE RECHTS
1-024638 F_30688 DOPPELRAMPE RECHTS

1-024638 F_30688 DOPPELRAMPE RECHTS

Weitere Explosionszeichnungen der Ersatzteilliste ET352DEGBRU201807 (GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP)

1-120747 A_02642_02645 BÜHNE „BS“, „B1“ 1,45 X 3,3M

1-120747 A_02642_02645 BÜHNE „BS“, „B1“ 1,45 X 3,3M
1042261_02620_02646(USA) BÜHNE „ED“ 2,9 X 1,65M

1042261_02620_02646(USA) BÜHNE „ED“ 2,9 X 1,65M
1042294_02615_02616_02617_02618_02619_02647(USA) BÜHNE „F“, „G“, „H“, „I“, „GD“ 4,35 X 1,65

1042294_02615_02616_02617_02618_02619_02647(USA) BÜHNE „F“, „G“, „H“, „I“, „GD“ 4,35 X 1,65
1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M

1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M
Art. Nr. 29299 ENDSCHALTER UMWEHRUNG 1,1M

Art. Nr. 29299 ENDSCHALTER UMWEHRUNG 1,1M
1042404_02612_02613_02614_02620_02646(USA) BÜHNE „C“, „D“, „E“, „ED“ 2,9 X 1,65M

1042404_02612_02613_02614_02620_02646(USA) BÜHNE „C“, „D“, „E“, „ED“ 2,9 X 1,65M
1-108679 F_17015_17017 USA_GRUNDEINHEIT LINKS

1-108679 F_17015_17017 USA_GRUNDEINHEIT LINKS
1-024593 F_25689 DOPPELRAMPE LINKS

1-024593 F_25689 DOPPELRAMPE LINKS
1-024471 F_25688 DOPPELRAMPE RECHTS

1-024471 F_25688 DOPPELRAMPE RECHTS
