Ersatzteilliste GEDA 300Z/ZP 400V BÜHNE B [500 KG /400V] +160 mm

GEDA 300Z/ZP 400V BÜHNE B [500 KG /400V] +160 mm

Ersatzteillisten: ET389DE2010-09 | GEDA | GEDA 300 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau | Plattform / Fahrkorb / Lastaufnahme

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%

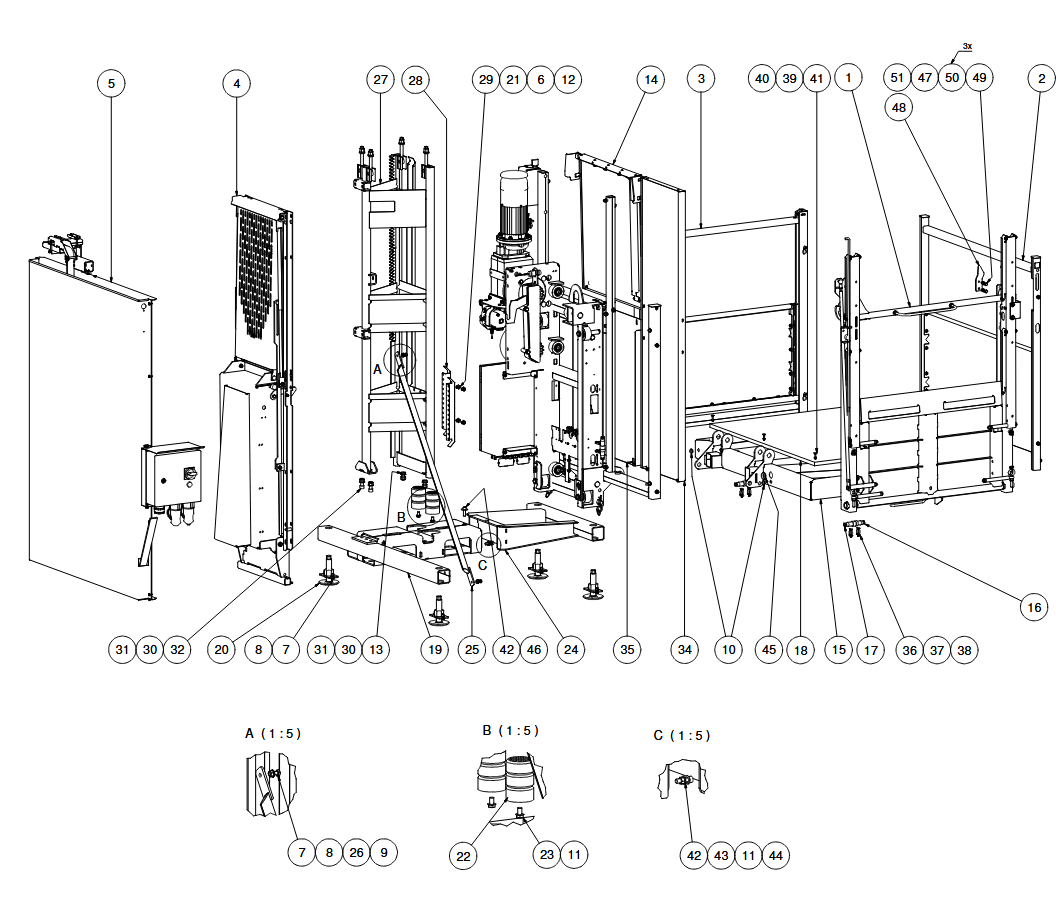

Geda 300z/zp 400v bühne b [500 kg /400v] +160 mm04576
03023
03422
03185
14889
03193
03777
18321
03427
03427
03777
03516
06536
06588
06588
17673
17654
03023
04576
06536
06588
06588
05174
36810
15879
18321
18080
18080
36811
37022
37022
37023
05726
14867
42136
42125
14901
19725
03320
24432
14902
36815
22457
05866
03776
17994
17204
42100
04491
03223
03203
42102
42102
36967
03402
04047
03403
03401
15003
36910
29650
41806
41806
FotoPos.Art-Nr.NamePreisKaufen
GEDA Federscheibe B1003023GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Federscheibe B1003023GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)03185GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 20 - 03193 (Art.-Nr. GEDA 03193)03193GEDA 03193GEDA Sechskantschraube M12 x 20 - 031934,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)03203GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)03223GEDA 03223GEDA Federscheibe B6 - 032234,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 10 - 03320 (Art.-Nr. GEDA 03320)03320GEDA 03320GEDA Zylinderschraube M4 x 10 - 033204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)03401GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)03402GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)03403GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)03422GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

03427-03427auf Anfrage

+49 89 1499080

GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)03516GEDA 03516GEDA Sechskantmutter M12 - 035164,24 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 03776 (Art.-Nr. GEDA 03776)03776GEDA 03776GEDA Druckfeder - 037764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)03777GEDA 03777GEDA Federscheibe B12 - 037774,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)03777GEDA 03777GEDA Federscheibe B12 - 037774,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)04047GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 35 - 04491 (Art.-Nr. GEDA 04491)04491GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)04576GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)04576GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M16 x 35 - 05174 (Art.-Nr. GEDA 05174)05174GEDA 05174GEDA Sechskantschraube M16 x 35 - 051744,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)05726GEDA 05726GEDA Gummitülle - 057264,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)05866GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)06536GEDA 06536GEDA Sicherungsmutter M16 - 065364,24 €  exkl. MwSt.

In den Warenkorb

06588-06588auf Anfrage

+49 89 1499080

06588-06588auf Anfrage

+49 89 1499080

GEDA Gummitülle - 14867 (Art.-Nr. GEDA 14867)14867GEDA 14867GEDA Gummitülle - 148674,77 €  exkl. MwSt.

In den Warenkorb

GEDA Puffer D 80 x 120 - 14889 (Art.-Nr. GEDA 14889)14889GEDA 14889GEDA Puffer D 80 x 120 - 1488977,38 €  exkl. MwSt.

In den Warenkorb

GEDA Rundkupplung - 14901 (Art.-Nr. GEDA 14901)14901GEDA 14901GEDA Rundkupplung - 1490135,51 €  exkl. MwSt.

In den Warenkorb

GEDA Rundstecker 4-polig - 14902 (Art.-Nr. GEDA 14902)14902GEDA 14902GEDA Rundstecker 4-polig - 1490229,68 €  exkl. MwSt.

In den Warenkorb

GEDA Notendanfahrblech - 15003 (Art.-Nr. GEDA 15003)15003GEDA 15003GEDA Notendanfahrblech - 1500333,39 €  exkl. MwSt.

In den Warenkorb

GEDA Strebe - 15879 (Art.-Nr. GEDA 15879)15879GEDA 15879GEDA Strebe - 15879100,70 €  exkl. MwSt.

In den Warenkorb

GEDA Andrucklasche für Schranke - 17204 (Art.-Nr. GEDA 17204)17204GEDA 17204GEDA Andrucklasche für Schranke - 1720419,93 €  exkl. MwSt.

In den Warenkorb

GEDA Abstützspindel kurz - 17654 (Art.-Nr. GEDA 17654)17654GEDA 17654GEDA Abstützspindel kurz - 17654120,84 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M16 x 40 - 17673 (Art.-Nr. GEDA 17673)17673GEDA 17673GEDA Zylinderschraube M16 x 40 - 176734,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)17994GEDA 17994GEDA Sicherungsmutter M6 - 179944,24 €  exkl. MwSt.

In den Warenkorb

18080-18080auf Anfrage

+49 89 1499080

GEDA Zylinderschraube M12 x 40 - 18321 (Art.-Nr. GEDA 18321)18321GEDA 18321GEDA Zylinderschraube M12 x 40 - 183214,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 40 - 18321 (Art.-Nr. GEDA 18321)18321GEDA 18321GEDA Zylinderschraube M12 x 40 - 183214,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federstahlklammer D 25 - 19725 (Art.-Nr. GEDA 19725)19725GEDA 19725GEDA Federstahlklammer D 25 - 197254,24 €  exkl. MwSt.

In den Warenkorb

GEDA Bolzen mit Kopf - 22457 (Art.-Nr. GEDA 22457)22457GEDA 22457GEDA Bolzen mit Kopf - 224578,69 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M4 - 24432 (Art.-Nr. GEDA 24432)24432GEDA 24432GEDA Sicherungsmutter M4 - 244324,24 €  exkl. MwSt.

In den Warenkorb

Geda Montagesteg für Bühne für GEDA 300 Z/ZP (Art.-Nr. GEDA 29650)29650GEDA 29650Montagesteg für Bühne für GEDA 300 Z/ZP1.525,00 €  exkl. MwSt.

In den Warenkorb

GEDA Fußteil Mastseite - 36810E (Art.-Nr. GEDA 36810E)36810GEDA 36810EGEDA Fußteil Mastseite - 36810E805,60 €  exkl. MwSt.

In den Warenkorb

GEDA Fußteil Frontseite - 36811 (Art.-Nr. GEDA 36811)36811GEDA 36811GEDA Fußteil Frontseite - 36811307,40 €  exkl. MwSt.

In den Warenkorb

GEDA Vorderwand - 36815 (Art.-Nr. GEDA 36815)36815GEDA 36815GEDA Vorderwand - 36815421,88 €  exkl. MwSt.

In den Warenkorb

GEDA Grundmast - 36910 (Art.-Nr. GEDA 36910)36910GEDA 36910GEDA Grundmast - 36910975,20 €  exkl. MwSt.

In den Warenkorb

GEDA Aufbauschutz - 36967 (Art.-Nr. GEDA 36967)36967GEDA 36967GEDA Aufbauschutz - 36967409,16 €  exkl. MwSt.

In den Warenkorb

37022-37022auf Anfrage

+49 89 1499080

GEDA Abdeckblech - 37023 (Art.-Nr. GEDA 37023)37023GEDA 37023GEDA Abdeckblech - 37023168,54 €  exkl. MwSt.

In den Warenkorb

41806-41806auf Anfrage

+49 89 1499080

GEDA Auffahrrampe mit Schranke - 42100 (Art.-Nr. GEDA 42100)42100GEDA 42100GEDA Auffahrrampe mit Schranke - 421002.135,90 €  exkl. MwSt.

In den Warenkorb

42102-42102auf Anfrage

+49 89 1499080

GEDA Bodengruppe 300 Z/ZP - 42125E (Art.-Nr. GEDA 42125E)42125GEDA 42125EGEDA Bodengruppe 300 Z/ZP - 42125E1.060,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zuschnitt 21x1192x915 - 42136 (Art.-Nr. GEDA 42136)42136GEDA 42136GEDA Zuschnitt 21x1192x915 - 42136166,42 €  exkl. MwSt.

In den Warenkorb
