AUFFAHRRAMPE ST 1048X1136 MONT [300ZZP KLAP +160mm

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 300 Z/ZP » ET389DE2010-09 » AUFFAHRRAMPE ST 1048X1136 MONT [300ZZP KLAP +160mm

Ersatzteilliste AUFFAHRRAMPE ST 1048X1136 MONT [300ZZP KLAP +160mm

AUFFAHRRAMPE ST 1048X1136 MONT [300ZZP KLAP +160mm

Ersatzteillisten: ET389DE2010-09 | GEDA | GEDA 300 Z/ZP | Transportbühnen

Baugruppen: Transport

100%

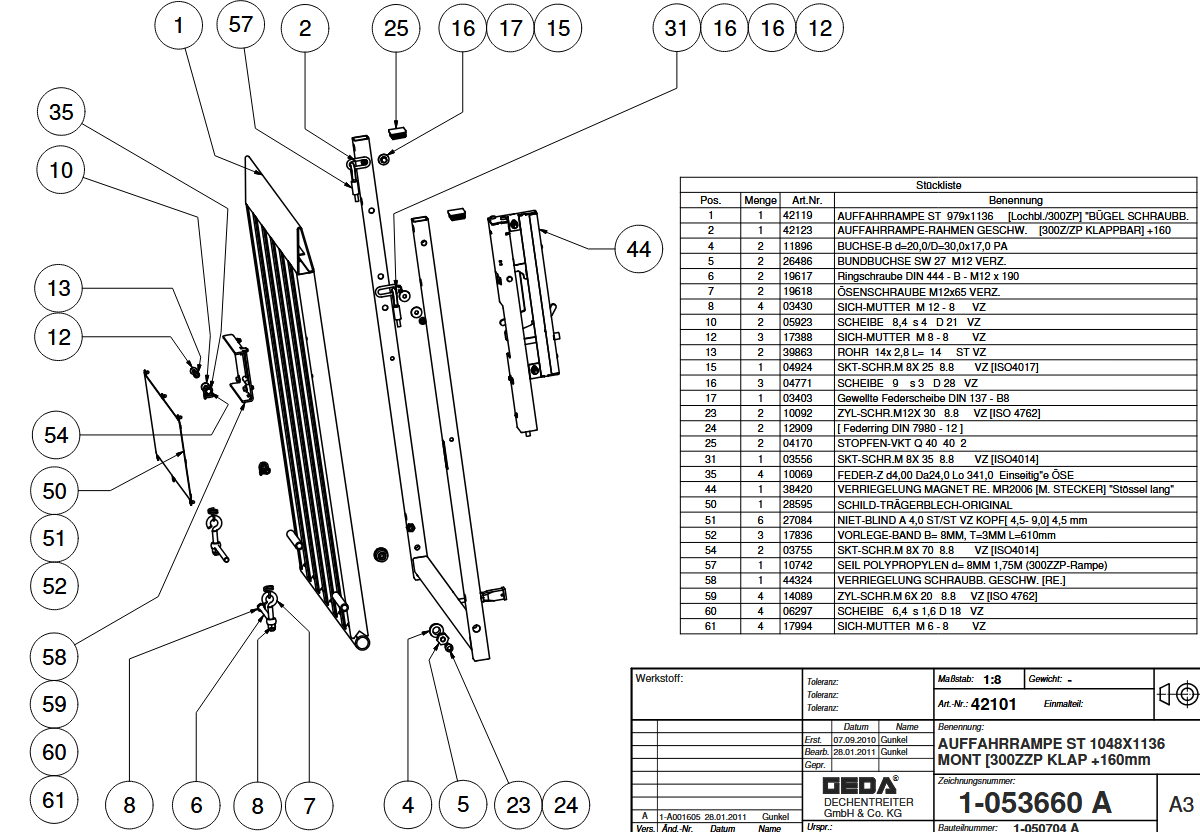

Auffahrrampe st 1048x1136 mont [300zzp klap +160mm10069
05923
39863
17388
03755
28595
27084
17836
44324
14089
06297
17994
03430
19617
03430
19618
11896
26486
10092
12909
38420
17388
04771
04771
03556
04924
03403
04771
04170
42123
10742
42119
FotoPos.Art-Nr.NamePreisKaufen
GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)03403GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)03430GEDA 03430GEDA SICH-MUTTER M12 - GED 034302,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)03430GEDA 03430GEDA SICH-MUTTER M12 - GED 034302,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)03556 GEDA 03556GEDA SKT-SCHRAUBE M8 X 35 - GED 035562,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 70 - 03755 (Art.-Nr. GEDA 03755)03755GEDA 03755GEDA SKT-SCHRAUBE M8 X 70 - GED 037552,51 €  exkl. MwSt.

In den Warenkorb

GEDA Vierkantstopfen Q40402 - 04170 (Art.-Nr. GEDA 04170)04170GEDA 04170GEDA VIERKANTSTOPFEN Q40402 - GED 041703,35 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 9 - 04771 (Art.-Nr. GEDA 04771) 04771GEDA 04771GEDA SCHEIBE 9 - GED 047712,51 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 9 - 04771 (Art.-Nr. GEDA 04771) 04771GEDA 04771GEDA SCHEIBE 9 - GED 047712,51 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 9 - 04771 (Art.-Nr. GEDA 04771) 04771GEDA 04771GEDA SCHEIBE 9 - GED 047712,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)04924GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05923 (Art.-Nr. GEDA 05923)05923GEDA 05923GEDA SCHEIBE 8,4 - GED 059232,51 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)06297GEDA 06297GEDA SCHEIBE 6 - GED 062972,51 €  exkl. MwSt.

In den Warenkorb

GEDA Zugfeder L=341 - 10069 (Art.-Nr. GEDA 10069)10069GEDA 10069GEDA ZUGFEDER L=341 - GED 1006924,75 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 30 - 10092 (Art.-Nr. GEDA 10092)10092GEDA 10092GEDA ZYL-SCHRAUBE M12 X 30 - GED 100922,51 €  exkl. MwSt.

In den Warenkorb

GEDA Abspannseil 1,75m - 10742 (Art.-Nr. GEDA 10742)10742 GEDA 10742GEDA ABSPANNSEIL 1,75M - GED 1074220,90 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 30x17mm - 11896 (Art.-Nr. GEDA 11896) 11896GEDA 11896GEDA BUCHSE D= 30X17 MM - GED 118967,92 €  exkl. MwSt.

In den Warenkorb

GEDA Federring 12 - 12909 (Art.-Nr. GEDA 12909)12909GEDA 12909GEDA Federring 12 - 129094,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 20 - 14089 (Art.-Nr. GEDA 14089)14089GEDA 14089GEDA Zylinderschraube M6 x 20 - 140894,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)17388GEDA 17388GEDA SKT-MUTTER M8 - GED 173882,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)17388 GEDA 17388GEDA SKT-MUTTER M8 - GED 173882,51 €  exkl. MwSt.

In den Warenkorb

GEDA Vorlegeband 8 x 3mm - 17836 (Art.-Nr. GEDA 17836)17836GEDA 17836GEDA Vorlegeband 8 x 3mm - 178364,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)17994GEDA 17994GEDA Sicherungsmutter M6 - 179944,24 €  exkl. MwSt.

In den Warenkorb

GEDA Augenschraube BM 12 x 190 - 19617 (Art.-Nr. GEDA 19617)19617GEDA 19617GEDA AUGENSCHRAUBE BM 12 X 190 - GED 1961710,78 €  exkl. MwSt.

In den Warenkorb

GEDA Ösenschraube M12 x 65 - 19618 (Art.-Nr. GEDA 19618)19618GEDA 19618GEDA ÖSENSCHRAUBE M12 X 65 - GED 196187,48 €  exkl. MwSt.

In den Warenkorb

GEDA Bundbuchse SW 27, M12 - 26486 (Art.-Nr. GEDA 26486)26486GEDA 26486GEDA BUNDBUCHSE SW 27, M12 - GED 2648624,75 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 4,0 - 27084 (Art.-Nr. GEDA 27084) 27084GEDA 27084GEDA BLINDNIETE A 4,0 - GED 270842,51 €  exkl. MwSt.

In den Warenkorb

GEDA Trägerblech - 28595 (Art.-Nr. GEDA 28595)28595GEDA 28595GEDA TRÄGERBLECH - GED 2859519,36 €  exkl. MwSt.

In den Warenkorb

GEDA Verriegelung rechts nicht steckbar Ohne Leitung - 38420 (Art.-Nr. GEDA 38420)38420GEDA 38420GEDA VERRIEGELUNG RE NICHT STECKBAR OHNE LEITUNG - GED 384201.015,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 14x2,8 L= 14 - 39863 (Art.-Nr. GEDA 39863)39863GEDA 39863GEDA STAHLROHR 14X2,8 L= 14 - GED 398639,24 €  exkl. MwSt.

In den Warenkorb

GEDA Auffahrrampe - 42119 (Art.-Nr. GEDA 42119)42119GEDA 42119GEDA AUFFAHRRAMPE - GED 42119920,00 €  exkl. MwSt.

In den Warenkorb

GEDA Auffahrrampe Rahmen - 42123E (Art.-Nr. GEDA 42123E)42123 GEDA 42123EGEDA AUFFAHRRAMPE RAHMEN - GED 42123E270,90 €  exkl. MwSt.

In den Warenkorb

GEDA Verriegelung - 44324 (Art.-Nr. GEDA 44324)44324GEDA 44324GEDA VERRIEGELUNG RECHTS - GED 4432466,55 €  exkl. MwSt.

In den Warenkorb
