AUFFAHRRAMPE M. SCHRANKE MONT [300Z/ZP KLAPPBAR] +160

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 300 Z/ZP » ET389DE2010-09 » AUFFAHRRAMPE M. SCHRANKE MONT [300Z/ZP KLAPPBAR] +160

Ersatzteilliste AUFFAHRRAMPE M. SCHRANKE MONT [300Z/ZP KLAPPBAR] +160

AUFFAHRRAMPE M. SCHRANKE MONT [300Z/ZP KLAPPBAR] +160

Ersatzteillisten: ET389DE2010-09 | GEDA | GEDA 300 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau | Transport

100%

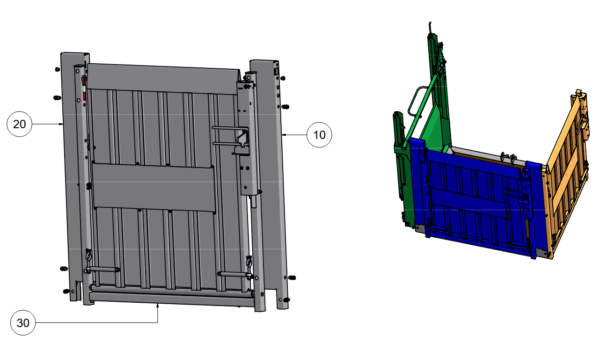

Auffahrrampe m. Schranke mont [300z/zp klappbar] +16089
90
10
11
36
50
48
46
28
10
49
42
19
43
44
41
12
13
14
8
9
10
11
40
38
37
11
28
5
17
16
15
13
18
14
3
2
4
6
7
32
39
45
32
52
51
51
35
34
33
47
18
22
20
29
31
30
32
1
91
88
39020
84
87
86
85
21
18
14
FotoPos.Art-Nr.NamePreisKaufen
GEDA Rahmen Scherengeländer - 42110 (Art.-Nr. GEDA 42110)1GEDA 42110GEDA RAHMEN SCHERENGELÄNDER - GED 42110457,80 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)2GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)3GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 30x17mm - 11896 (Art.-Nr. GEDA 11896)4GEDA 11896GEDA BUCHSE D= 30X17 MM - GED 118967,92 €  exkl. MwSt.

In den Warenkorb

GEDA Lagerbolzen - 18365 (Art.-Nr. GEDA 18365)5GEDA 18365GEDA LAGERBOLZEN - GED 1836520,02 €  exkl. MwSt.

In den Warenkorb

GEDA Auffahrrampe - 42112 (Art.-Nr. GEDA 42112)6GEDA 42112GEDA AUFFAHRRAMPE - GED 42112645,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schließblech - 16385 (Art.-Nr. GEDA 16385)7GEDA 16385GEDA SCHLIEßBLECH - GED 1638567,65 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150) - Detailaufnahme8GEDA 15151GEDA ECKPFOSTEN - GED 1515166,55 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 180 - 05629 (Art.-Nr. GEDA 05629)9GEDA 05629GEDA SKT-SCHRAUBE M12 X 180 - GED 056295,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)10GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)10GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)10GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)11GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)11GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)11GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)12GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)13GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)13GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)14GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)14GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)14GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 14x2,8 L= 18 - 12024 (Art.-Nr. GEDA 12024)15GEDA 12024GEDA STAHLROHR 14X2,8 L= 18 - GED 120245,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05923 (Art.-Nr. GEDA 05923)16GEDA 05923GEDA SCHEIBE 8,4 - GED 059233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)17GEDA 03556GEDA SKT-SCHRAUBE M8 X 35 - GED 035563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)18GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)18GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)18GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)19GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Rampenbegrenzung - 17193 (Art.-Nr. GEDA 17193)20GEDA 17193GEDA RAMPENBEGRENZUNG - GED 1719324,20 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)21GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Puffer D=30x17 - 10729 (Art.-Nr. GEDA 10729)22GEDA 10729GEDA PUFFER D=30X17 - GED 107296,38 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)28GEDA 03516GEDA SKT-MUTTER M12 - GED 035163,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)28GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Klappenbetätigungshebel - 16097 (Art.-Nr. GEDA 16097)29GEDA 16097GEDA Klappenbetätigungshebel - 1609759,95 €  exkl. MwSt.

In den Warenkorb

GEDA Winkelgelenk - 16108 (Art.-Nr. GEDA 16108)30GEDA 16108GEDA WINKELGELENK - GED 1610817,16 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03186 (Art.-Nr. GEDA 03186)31GEDA 03186GEDA Sechskantmutter M10 - 031864,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)32GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)32GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)32GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Haltestange - 17201 (Art.-Nr. GEDA 17201)33GEDA 17201GEDA Haltestange - 1720141,34 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)34GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Splint 3,2 x 20 - 03170 (Art.-Nr. GEDA 03170)35GEDA 03170GEDA Splint 3,2 x 20 - 031704,24 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 17x2 L= 97 - 18930 (Art.-Nr. GEDA 18930)36GEDA 18930GEDA STAHLROHR 17X2 L= 97 - GED 1893012,10 €  exkl. MwSt.

In den Warenkorb

GEDA Augenschraube BM 12 x 190 - 19617 (Art.-Nr. GEDA 19617)37GEDA 19617GEDA AUGENSCHRAUBE BM 12 X 190 - GED 1961710,78 €  exkl. MwSt.

In den Warenkorb

GEDA Ösenschraube M12 x 65 - 19618 (Art.-Nr. GEDA 19618)38GEDA 19618GEDA ÖSENSCHRAUBE M12 X 65 - GED 196187,48 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 80 - 15094 (Art.-Nr. GEDA 15094)39GEDA 15094GEDA Sechskantschraube M10 x 80 - 150943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zugfeder L=217 - 18432 (Art.-Nr. GEDA 18432)40GEDA 18432GEDA Zugfeder L=217 - 1843214,84 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150)41GEDA 15150GEDA SCHERENBLECH - GED 1515043,45 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 70 - 03755 (Art.-Nr. GEDA 03755)42GEDA 03755GEDA SKT-SCHRAUBE M8 X 70 - GED 037553,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 04623 (Art.-Nr. GEDA 04623)43GEDA 04623GEDA Scheibe 8,4 - 046234,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme44GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 190 - 22612 (Art.-Nr. GEDA 22612)45GEDA 22612GEDA SKT-SCHRAUBE M12 X 190 - GED 226125,00 €  exkl. MwSt.

In den Warenkorb

GEDA Bügel - 17772 (Art.-Nr. GEDA 17772)46GEDA 17772GEDA BÜGEL - GED 1777222,66 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 12 - 04542 (Art.-Nr. GEDA 04542)47GEDA 04542GEDA SKT-SCHRAUBE M8 X 12 - GED 045423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schranke - 42117 (Art.-Nr. GEDA 42117)48GEDA 42117GEDA Schranke - 42117186,56 €  exkl. MwSt.

In den Warenkorb

GEDA Schrankenführung - 17187 (Art.-Nr. GEDA 17187)49GEDA 17187GEDA SCHRANKENFÜHRUNG - GED 1718739,60 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 120 - 10942 (Art.-Nr. GEDA 10942)50GEDA 10942GEDA Sechskantschraube M12 x 120 - 109424,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle D28 - 17677 (Art.-Nr. GEDA 17677)51GEDA 17677GEDA Gummitülle D28 - 176774,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle D28 - 17677 (Art.-Nr. GEDA 17677)51GEDA 17677GEDA Gummitülle D28 - 176774,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzschlauch - 15124 (Art.-Nr. GEDA 15124)52GEDA 15124GEDA Schutzschlauch - 151245,72 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 35 - 05728 (Art.-Nr. GEDA 05728)84GEDA 05728GEDA ZYL-SCHRAUBE M4 X 35 - GED 057283,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)85GEDA 03265GEDA SKT-MUTTER M4 - GED 032653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B4 - 03266 (Art.-Nr. GEDA 03266)86GEDA 03266GEDA FEDERSCHEIBE B4 - GED 032663,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 4,3 - 03282 (Art.-Nr. GEDA 03282)87GEDA 03282GEDA SCHEIBE 4,3 - GED 032823,00 €  exkl. MwSt.

In den Warenkorb

88-39020auf Anfrage

+49 89 1499080

GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)89GEDA 06864GEDA SICH-MUTTER M6 - GED 068643,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 30 - 03546 (Art.-Nr. GEDA 03546)90GEDA 03546GEDA Flachrundschraube M6 x 30 - 035464,24 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter - 33045 (Art.-Nr. GEDA 33045)91GEDA 33045GEDA ENDSCHALTER - GED 33045103,40 €  exkl. MwSt.

In den Warenkorb
