1144494 B_55610 GEDA 300Z/ZP-2 B 400V/500KG

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 300 Z/ZP » ET389DEGB202203 » 1144494 B_55610 GEDA 300Z/ZP-2 B 400V/500KG

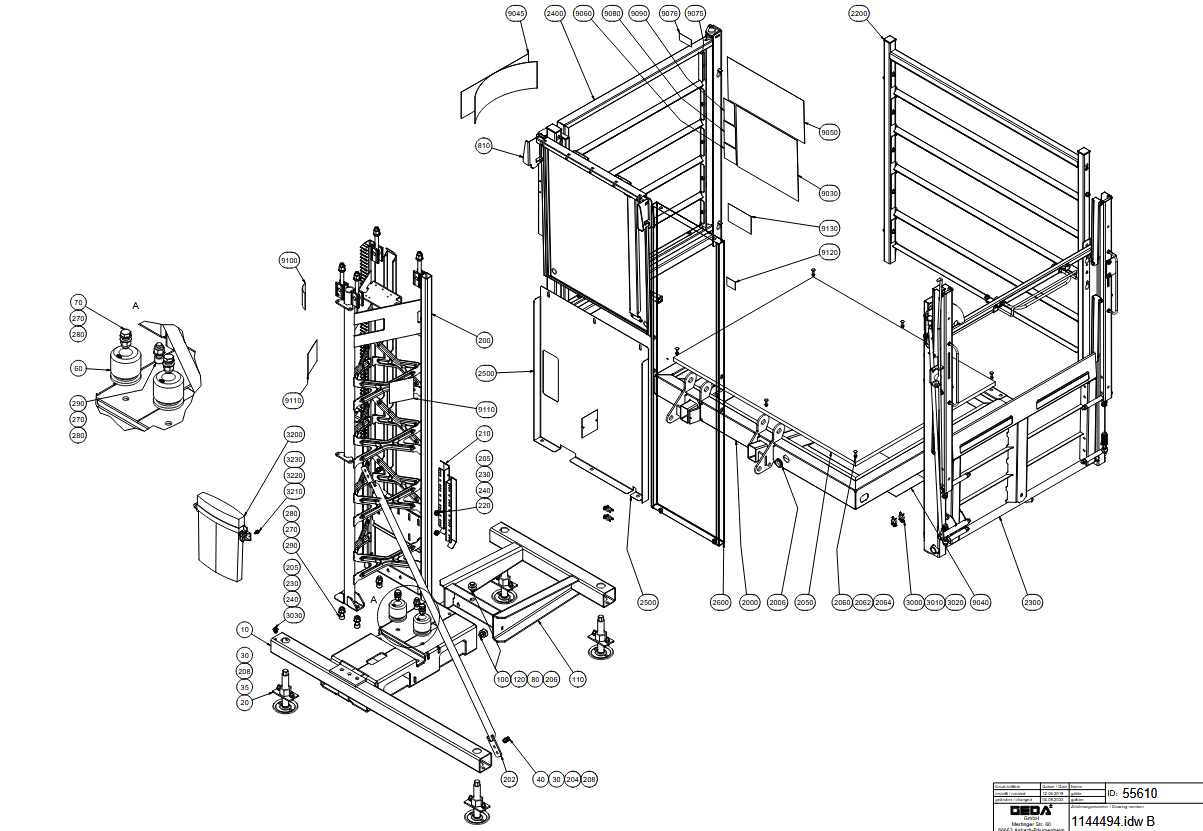

Ersatzteilliste 1144494 B_55610 GEDA 300Z/ZP-2 B 400V/500KG

1144494 B_55610 GEDA 300Z/ZP-2 B 400V/500KG

Ersatzteillisten: ET389DEGB202203 | ET389DEGB202305 | ET389DEGB202404 | GEDA | GEDA 300 Z/ZP | Transportbühnen

Baugruppen: Grundeinheit

100%
1144494 b_55610 geda 300z/zp-2 b 400v/500kg10
K04493
20
30
35
208
100
110
120
80
206
202
40
30
204
208
230
205
60
K05467
70
220
230
205
210
200
3030
240
290
270
270
270
280
280
280
290
240
3200
3210
3220
3230
9100
9110
9110
2500
1068801G
2500
1068801G
2600
2000
2006
2050
2060
2062
2064
810
9030
9050
2200
2400
2300
3000
3010
3020
9120
9130
9060
9080
9090
9075
9076
9045
9040
FotoPos.Art-Nr.NamePreisKaufen
10-K04493auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M10 x 30 - 07725 (Art.-Nr. GEDA 07725)35GEDA 07725GEDA SKT-SCHRAUBE M10 X 30 - GED 077253,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)40GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

60-K05467auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M16 x 40 - 05666 (Art.-Nr. GEDA 05666)70GEDA 05666GEDA SKT-SCHRAUBE M16 X 40 - GED 056663,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)80GEDA 03777GEDA FEDERSCHEIBE B12 - GED 037773,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantkopf-Schraube M12 x 35 - 04405 (Art.-Nr. GEDA 04405)100GEDA 04405GEDA SKT-SCHRAUBE M12 X 35 - GED 044053,00 €  exkl. MwSt.

In den Warenkorb

GEDA Fußteil Frontseite - 36811 (Art.-Nr. GEDA 36811)110GEDA 36811GEDA FUSSTEIL FRONTSEITE - GED 36811323,40 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)120GEDA 18080GEDA SCHEIBE 13 - GED 180803,00 €  exkl. MwSt.

In den Warenkorb

GEDA X-Grundmast 300 Z/ZP - 1121140 (Art.-Nr. GEDA 1121140)200GEDA 1121140GEDA X-Grundmast 300 Z/ZP - 11211401.001,70 €  exkl. MwSt.

In den Warenkorb

GEDA Strebe - 15879 (Art.-Nr. GEDA 15879)202GEDA 15879GEDA Strebe - 15879100,70 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)204GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)205GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)205GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)206GEDA 03516GEDA SKT-MUTTER M12 - GED 035163,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)208GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)208GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)220GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)230GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)230GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)240GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)240GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)270GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)270GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)270GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)280GEDA 06536GEDA SICH-MUTTER M16 - GED 065363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)280GEDA 06536GEDA SICH-MUTTER M16 - GED 065363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)280GEDA 06536GEDA SICH-MUTTER M16 - GED 065363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M16 x 40 - 17673 (Art.-Nr. GEDA 17673)290GEDA 17673GEDA Zylinderschraube M16 x 40 - 176734,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M16 x 40 - 17673 (Art.-Nr. GEDA 17673)290GEDA 17673GEDA Zylinderschraube M16 x 40 - 176734,24 €  exkl. MwSt.

In den Warenkorb

GEDA Aufbauschutz - 36967 (Art.-Nr. GEDA 36967)810GEDA 36967GEDA AUFBAUSCHUTZ - GED 36967430,50 €  exkl. MwSt.

In den Warenkorb

GEDA Bodengruppe 300 Z/ZP - 42125E (Art.-Nr. GEDA 42125E)2000GEDA 42125EGEDA BODENGRUPPE - GED 42125E1.060,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zuschnitt 21x1192x915 - 42136 (Art.-Nr. GEDA 42136)2050GEDA 42136GEDA ZUSCHNITT 21X1192X915 - GED 42136175,35 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 35 - 04491 (Art.-Nr. GEDA 04491)2060GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)2062GEDA 03223GEDA FEDERSCHEIBE B 6 - GED 032233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)2064GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Vorderwand geschlossen - 1121012 (Art.-Nr. GEDA 1121012)2200GEDA 1121012GEDA Vorderwand geschlossen - 1121012538,00 €  exkl. MwSt.

In den Warenkorb

GEDA Rampe mit Schranke - 1121304 (Art.-Nr. GEDA 1121304)2300GEDA 1121304GEDA Rampe mit Schranke - 11213042.595,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flügeltür - 1137935 (Art.-Nr. GEDA 1137935)2400GEDA 1137935GEDA Flügeltür - 11379352.615,00 €  exkl. MwSt.

In den Warenkorb

2500-1068801Gauf Anfrage

+49 89 1499080

2500-1068801Gauf Anfrage

+49 89 1499080

GEDA Abdeckblech - 37023 (Art.-Nr. GEDA 37023)2600GEDA 37023GEDA ABDECKBLECH - GED 37023177,45 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 10 - 03320 (Art.-Nr. GEDA 03320)3010GEDA 03320GEDA ZYL-SCHRAUBE M4 X 10 - GED 033203,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M4 - 24432 (Art.-Nr. GEDA 24432)3020GEDA 24432GEDA SICH-MUTTER M4 - GED 244323,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)3030GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Dokumenten - Tasche Box - 49366 (Art.-Nr. GEDA 49366)3200GEDA 49366GEDA DOKUMENTEN-TASCHE BOX - GED 4936655,55 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 20 - 04059 (Art.-Nr. GEDA 04059)3210GEDA 04059GEDA Zylinderschraube M5 x 20 - 040594,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 5,3 - 06333 (Art.-Nr. GEDA 06333)3220GEDA 06333GEDA Scheibe 5,3 - 063334,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)3230GEDA 18749GEDA Sicherungsmutter M5 - 187493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original- - 28647 (Art.-Nr. GEDA 28647)9045GEDA 28647GEDA SCHILD -GEDA ORIGINAL- - GED 2864711,88 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -SchallleiStück 78 Db- - 33696 (Art.-Nr. GEDA 33696)9060GEDA 33696GEDA SCHILD -SCHALLLEIST.78 dB- - GED 336964,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Personen / Material- - 1068907 (Art.-Nr. GEDA 1068907) - Detailaufnahme9075GEDA 1068907GEDA Schild -Personen / Material- - 10689077,31 €  exkl. MwSt.

In den Warenkorb

GEDA Schild - 1042751 (Art.-Nr. GEDA 1042751)9076GEDA 1042751GEDA Schild - 10427517,31 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -K.Personen + Ü-Teile- - 41484 (Art.-Nr. GEDA 41484)9090GEDA 41484GEDA SCHILD -K.PERS+Ü-TEILE- - GED 414849,68 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Handlüftung- - 37094 (Art.-Nr. GEDA 37094)9100GEDA 37094GEDA SCHILD -HANDLÜFTUNG- - GED 370946,93 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Aufenthhalt unter Bühne- - 17597 (Art.-Nr. GEDA 17597)9110GEDA 17597GEDA Schild -Aufenthhalt unter Bühne- - 175974,66 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Aufenthhalt unter Bühne- - 17597 (Art.-Nr. GEDA 17597)9110GEDA 17597GEDA Schild -Aufenthhalt unter Bühne- - 175974,66 €  exkl. MwSt.

In den Warenkorb
