1066592 A_1021723 UNTERFAHRSCHUTZ „C“

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 300 Z/ZP » ET389DEGB202305 » 1066592 A_1021723 UNTERFAHRSCHUTZ „C“

Ersatzteilliste 1066592 A_1021723 UNTERFAHRSCHUTZ „C“

1066592 A_1021723 UNTERFAHRSCHUTZ "C"

Ersatzteillisten: ET389DEGB202305 | ET412DEGB201808 | ET412DEGB202003 | ET412DEGB202010 | ET412DEGB202106 | ET412DEGB202202 | GEDA | GEDA 300 Z/ZP | GEDA 3700 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1066592 a_1021723 unterfahrschutz "c"10
20
30
40
50
60
70
80
80
90
100
110
120
120
130
140
150
160
170
180
190
210
1041166
220
230
240
250
FotoPos.Art-Nr.NamePreisKaufen
GEDA Grundgitter - 1020302 (Art.-Nr. GEDA 1020302)10GEDA 1020302GEDA GRUNDGITTER - GED 1020302680,00 €  exkl. MwSt.

In den Warenkorb

GEDA Erweiterung S - 1021191 (Art.-Nr. GEDA 1021191)20GEDA 1021191GEDA ERWEITERUNG S - GED 1021191590,00 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalterbügel - 1021290 (Art.-Nr. GEDA 1021290)40GEDA 1021290GEDA ENDSCHALTERBÜGEL - GED 102129045,65 €  exkl. MwSt.

In den Warenkorb

Geda Abweisblech für Unterfahrdchutz (Art.-Nr. GEDA 1011653)50GEDA 1011653Abweisblech für Unterfahrdchutz10,90 €  exkl. MwSt.

In den Warenkorb

GEDA Gegenblech für Schweißgitter - 1013626 (Art.-Nr. GEDA 1013626)60GEDA 1013626GEDA GEGENBLECH FÜR SCHWEIßGITTER - GED 10136265,83 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 55 - 19334 (Art.-Nr. GEDA 19334)70GEDA 19334GEDA Flachrundschraube M6 x 55 - 193343,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)80GEDA 17994GEDA Sicherungsmutter M6 - 179943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)80GEDA 17994GEDA Sicherungsmutter M6 - 179943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 35 - 04491 (Art.-Nr. GEDA 04491)90GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 300 - 20018 (Art.-Nr. GEDA 20018)100GEDA 20018GEDA SKT-SCHRAUBE M8 X 300 - GED 2001818,26 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)120GEDA 18749GEDA Sicherungsmutter M5 - 187493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)120GEDA 18749GEDA Sicherungsmutter M5 - 187493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M5 x 50 - 07236 (Art.-Nr. GEDA 07236)130GEDA 07236GEDA SKT-SCHRAUBE M5 X 50 - GED 072363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 40 - 13895 (Art.-Nr. GEDA 13895)140GEDA 13895GEDA Zylinderschraube M5 x 40 - 138953,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)150GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)160GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 14722 (Art.-Nr. GEDA 14722)170GEDA 14722GEDA Druckfeder - 147226,60 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 60 - 40846 (Art.-Nr. GEDA 40846)180GEDA 40846GEDA ZYL-SCHRAUBEN M10 X 60 - GED 408463,00 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter - 23159 (Art.-Nr. GEDA 23159)190GEDA 23159GEDA ENDSCHALTER - GED 2315990,20 €  exkl. MwSt.

In den Warenkorb

210-1041166auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)220GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme230GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 20 - 05483 (Art.-Nr. GEDA 05483)240GEDA 05483GEDA ZYL-SCHRAUBE M4 X 20 - GED 054833,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M4 - 24432 (Art.-Nr. GEDA 24432)250GEDA 24432GEDA SICH-MUTTER M4 - GED 244323,00 €  exkl. MwSt.

In den Warenkorb

Weitere Explosionszeichnungen der Ersatzteilliste ET389DEGB202305 (GEDA 300 Z/ZP)

1142576 E_67800 SCHLITTEN GEDA 300Z/ZP-2 A 230V/500KG

1142576 E_67800 SCHLITTEN GEDA 300Z/ZP-2 A 230V/500KG
1040945 -.-_37920 KÄLTEPAKET

1040945 -.-_37920 KÄLTEPAKET
1144494 B_55610 GEDA 300Z/ZP-2 B 400V/500KG

1144494 B_55610 GEDA 300Z/ZP-2 B 400V/500KG
1-039242 E.1_53232 GEDA 300Z/ZP 480V60HZ RAMPE / TP 1100 C 480V WITH RAMP

1-039242 E.1_53232 GEDA 300Z/ZP 480V60HZ RAMPE / TP 1100 C 480V WITH RAMP
1142585 B_67800 GEDA 300Z/ZP-2 A 230V/500KG

1142585 B_67800 GEDA 300Z/ZP-2 A 230V/500KG
1-016514 C.-_15045 NOTENDANFAHRBÜGEL OBEN

1-016514 C.-_15045 NOTENDANFAHRBÜGEL OBEN
1142551 E_66800 SCHLITTEN GEDA 300Z/ZP-2 A 230V/300KG

1142551 E_66800 SCHLITTEN GEDA 300Z/ZP-2 A 230V/300KG
1093344 A.-_13480 5M STEUERUNG

1093344 A.-_13480 5M STEUERUNG
1040852 D_23040 ELEKTROMODUL UMWEHRUNG

1040852 D_23040 ELEKTROMODUL UMWEHRUNG

Weitere Explosionszeichnungen der Ersatzteilliste ET412DEGB201808 (GEDA 3700 Z/ZP)

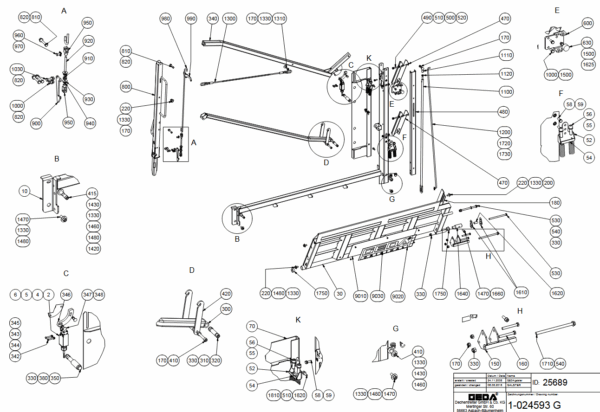

1-024593 G_25689 DOPPELRAMPE LINKS

1-024593 G_25689 DOPPELRAMPE LINKS
1066352 B_1011315_62909 SCHLITTEN LINKS

1066352 B_1011315_62909 SCHLITTEN LINKS
1066350 C_1009728_62910 SCHLITTEN RECHTS

1066350 C_1009728_62910 SCHLITTEN RECHTS
1066284 A_1032140 BÜHNENTEIL MITTE

1066284 A_1032140 BÜHNENTEIL MITTE
1123063 A_62910 FUSSTEIL LINKS

1123063 A_62910 FUSSTEIL LINKS
1123033_62909 FUSSTEIL LINKS KOMPLETT

1123033_62909 FUSSTEIL LINKS KOMPLETT
1122984_1030242 FLÜGELTÜREN

1122984_1030242 FLÜGELTÜREN
Art.56455 MITTELEINSPEISUNG P22

Art.56455 MITTELEINSPEISUNG P22

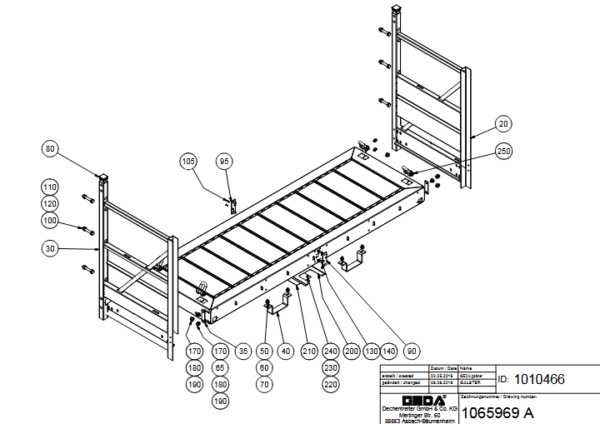

1065969 A_1010466 BÜHNENVERLÄNGERUNG „B“
