1106623 C_1106620 FLÜGELTÜRE RECHTS

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET406DEGB202203 » 1106623 C_1106620 FLÜGELTÜRE RECHTS

Ersatzteilliste 1106623 C_1106620 FLÜGELTÜRE RECHTS

1106623 C_1106620 FLÜGELTÜRE RECHTS

Ersatzteillisten: ET406DEGB202203 | ET409DEGB202305 | ET409DEGB202404 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%

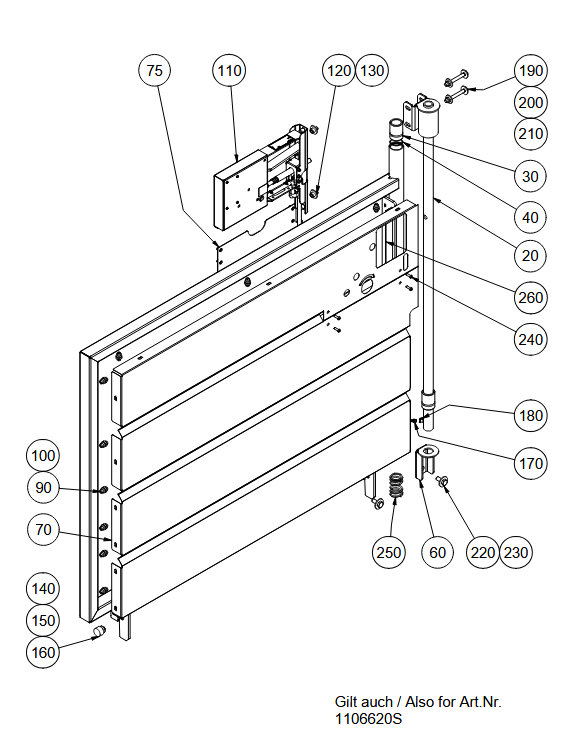

1106623 c_1106620 flügeltüre rechts20
1144836
30
40
60
70
75
1107236
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
FotoPos.Art-Nr.NamePreisKaufen
20-1144836auf Anfrage

+49 89 1499080

GEDA Buchse D= 43x60mm - 17118 (Art.-Nr. GEDA 17118)30GEDA 17118GEDA BUCHSE D= 43X60 MM - GED 1711839,05 €  exkl. MwSt.

In den Warenkorb

GEDA Sprengring Spi 43 - 17167 (Art.-Nr. GEDA 17167)40GEDA 17167GEDA SPRENGRING SPI 43 - GED 171673,00 €  exkl. MwSt.

In den Warenkorb

GEDA Befestigungslasche - 17109 (Art.-Nr. GEDA 17109)60GEDA 17109GEDA BEFESTIGUNGSLASCHE - GED 1710942,90 €  exkl. MwSt.

In den Warenkorb

GEDA Frontblech Flügeltüre rechts - 1185246 (Art.-Nr. GEDA 1185246)70GEDA 1185246GEDA Frontblech Flügeltüre rechts - 1185246250,95 €  exkl. MwSt.

In den Warenkorb

75-1107236auf Anfrage

+49 89 1499080

GEDA Blindniete M6 - 28836 (Art.-Nr. GEDA 28836)100GEDA 28836GEDA BLINDNIETE M 6 - GED 288363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schloss Magnet Tür 24V - 1064961 (Art.-Nr. GEDA 1064961)110GEDA 1064961GEDA Schloss Magnet Tür 24V - 10649611.515,80 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 16 - 06056 (Art.-Nr. GEDA 06056)120GEDA 06056GEDA ZYL-SCHRAUBE M10 X 16 - GED 060563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)130GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)140GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)150GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schmiernippel A 8 x 1 - 03360 (Art.-Nr. GEDA 03360)170GEDA 03360GEDA Schmiernippel A 8 x 1 - 033604,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schmiernippelkappe - 10596 (Art.-Nr. GEDA 10596)180GEDA 10596GEDA Schmiernippelkappe - 105964,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 90 - 36676 (Art.-Nr. GEDA 36676)190GEDA 36676GEDA SKT-SCHRAUBE M10 X 90 - GED 366763,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10,5 - 35248 (Art.-Nr. GEDA 35248)200GEDA 35248GEDA SCHEIBE 10,5 - GED 352483,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 37041 (Art.-Nr. GEDA 37041)210GEDA 37041GEDA SICH-MUTTER M10 - GED 370417,81 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 30 - 04153 (Art.-Nr. GEDA 04153)220GEDA 04153GEDA SKT-SCHRAUBE M12 X 30 - GED 041533,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)230GEDA 18080GEDA SCHEIBE 13 - GED 180803,00 €  exkl. MwSt.

In den Warenkorb

GEDA Linsenschraube M6 x 20 - 35733 (Art.-Nr. GEDA 35733)240GEDA 35733GEDA LINSENSCHRAUBE M6 X 20 - GED 357333,00 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder D 4,25 - 18516 (Art.-Nr. GEDA 18516)250GEDA 18516GEDA DRUCKFEDER D 4,25 - GED 1851616,50 €  exkl. MwSt.

In den Warenkorb

GEDA Vorlegeband B=30mm - 30539 (Art.-Nr. GEDA 30539)260GEDA 30539GEDA VORLEGEBAND B=30MM - GED 305393,00 €  exkl. MwSt.

In den Warenkorb
