1129318 D_1129314 RAMPE MIT SCHRANKE MECH. LINKS

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET406DEGB202203 » 1129318 D_1129314 RAMPE MIT SCHRANKE MECH. LINKS

Ersatzteilliste 1129318 D_1129314 RAMPE MIT SCHRANKE MECH. LINKS

1129318 D_1129314 RAMPE MIT SCHRANKE MECH. LINKS

Ersatzteillisten: ET406DEGB202203 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%

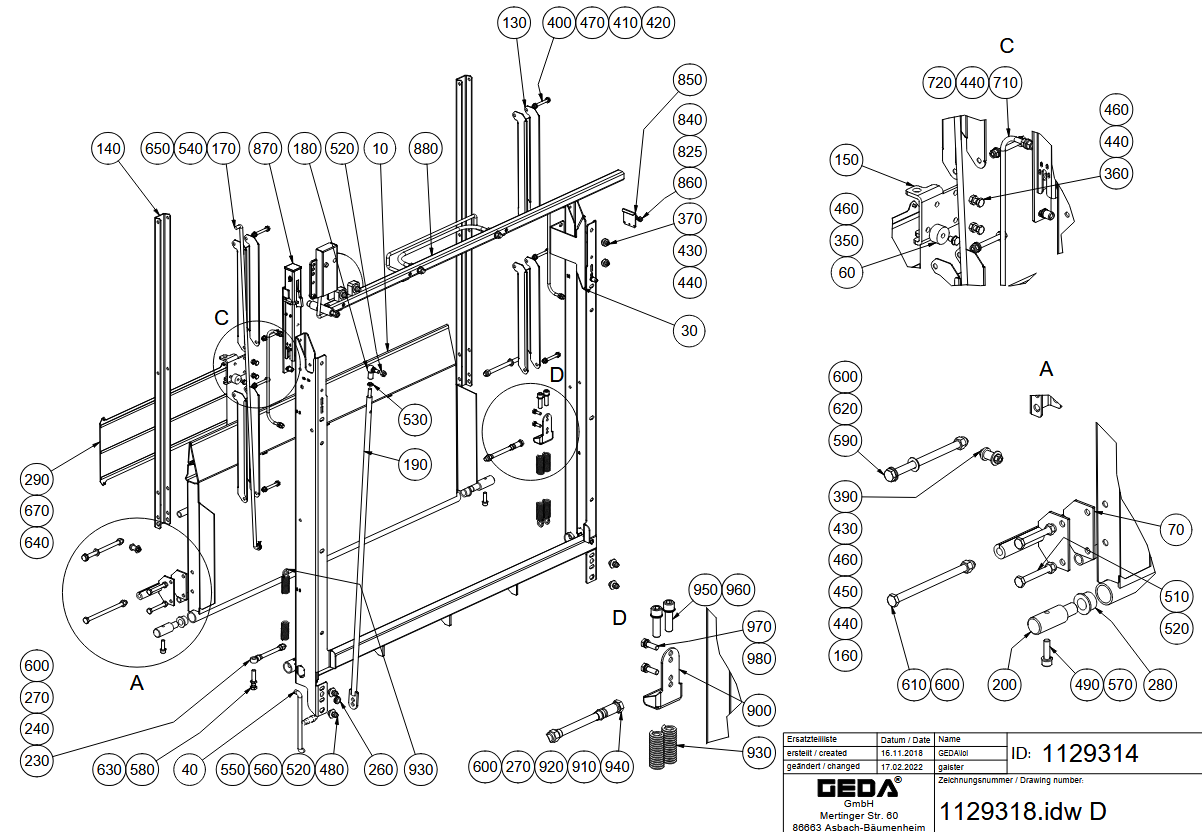

1129318 d_1129314 rampe mit schranke mech. Links140
170
10
130
30
150
60
160
70
40
190
180
200
280
270
260
230
240
270
290
350
400
410
420
470
440
440
440
440
370
360
460
460
460
390
430
430
490
480
540
520
450
510
520
570
520
550
560
580
530
590
650
600
600
610
620
600
600
630
640
670
710
720
825
840
850
860
870
880
1058008
900
1200256
910
1191702
920
930
930
940
950
960
970
980
FotoPos.Art-Nr.NamePreisKaufen
GEDA Auffahrrampe - 15136 (Art.-Nr. GEDA 15136)10GEDA 15136GEDA Auffahrrampe - 15136641,30 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzschlauch - 15124 (Art.-Nr. GEDA 15124)40GEDA 15124GEDA Schutzschlauch - 151245,72 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150)130GEDA 15150GEDA SCHERENBLECH - GED 1515043,45 €  exkl. MwSt.

In den Warenkorb

GEDA Haltestange - 17201 (Art.-Nr. GEDA 17201)170GEDA 17201GEDA Haltestange - 1720141,34 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)260GEDA 05726GEDA GUMMITÜLLE - GED 057263,00 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 14x8mm - 50142 (Art.-Nr. GEDA 50142)270GEDA 50142GEDA BUCHSE D= 14X8 MM - GED 501424,00 €  exkl. MwSt.

In den Warenkorb

GEDA Trägerblech - 28595 (Art.-Nr. GEDA 28595)290GEDA 28595GEDA TRÄGERBLECH - GED 2859519,36 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 12 - 04542 (Art.-Nr. GEDA 04542)350GEDA 04542GEDA SKT-SCHRAUBE M8 X 12 - GED 045423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)360GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)370GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)390GEDA 03556GEDA SKT-SCHRAUBE M8 X 35 - GED 035563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 70 - 03755 (Art.-Nr. GEDA 03755)400GEDA 03755GEDA SKT-SCHRAUBE M8 X 70 - GED 037553,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 04623 (Art.-Nr. GEDA 04623)410GEDA 04623GEDA Scheibe 8,4 - 046234,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 66025 (Art.-Nr. GEDA 66025)420GEDA 66025GEDA SICH-MUTTER M8 - GED 660253,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)430GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)430GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05923 (Art.-Nr. GEDA 05923)450GEDA 05923GEDA SCHEIBE 8,4 - GED 059233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)460GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)460GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)460GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)470GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 25 - 63916 (Art.-Nr. GEDA 63916)480GEDA 63916GEDA ZYL-SCHRAUBE M10 X 25 - GED 639163,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)490GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 80 - 15094 (Art.-Nr. GEDA 15094)510GEDA 15094GEDA Sechskantschraube M10 x 80 - 150943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)520GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)520GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)520GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03186 (Art.-Nr. GEDA 03186)530GEDA 03186GEDA Sechskantmutter M10 - 031864,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)540GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)560GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)570GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 60 - 37081 (Art.-Nr. GEDA 37081)580GEDA 37081GEDA SKT-SCHRAUBE M12 X 60 - GED 370813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 180 - 05629 (Art.-Nr. GEDA 05629)590GEDA 05629GEDA SKT-SCHRAUBE M12 X 180 - GED 056295,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)600GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)600GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)600GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)600GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 190 - 22612 (Art.-Nr. GEDA 22612)610GEDA 22612GEDA SKT-SCHRAUBE M12 X 190 - GED 226125,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)620GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03581 (Art.-Nr. GEDA 03581)630GEDA 03581GEDA SKT-MUTTER M12 - GED 035813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 4,0 - 27084 (Art.-Nr. GEDA 27084)640GEDA 27084GEDA BLINDNIETE A 4,0 - GED 270843,00 €  exkl. MwSt.

In den Warenkorb

GEDA Splint 3,2 x 20 - 03170 (Art.-Nr. GEDA 03170)650GEDA 03170GEDA Splint 3,2 x 20 - 031704,24 €  exkl. MwSt.

In den Warenkorb

GEDA Vorlegeband 8 x 3mm - 17836 (Art.-Nr. GEDA 17836)670GEDA 17836GEDA Vorlegeband 8 x 3mm - 178364,24 €  exkl. MwSt.

In den Warenkorb

GEDA Griff - Bügel - 1039070 (Art.-Nr. GEDA 1039070)710GEDA 1039070GEDA GRIFF-BÜGEL - GED 10390707,48 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 24066 (Art.-Nr. GEDA 24066)720GEDA 24066GEDA SCHEIBE 8,4 - GED 240663,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 5,3 - 06333 (Art.-Nr. GEDA 06333)825GEDA 06333GEDA Scheibe 5,3 - 063334,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)840GEDA 03265GEDA SKT-MUTTER M4 - GED 032653,00 €  exkl. MwSt.

In den Warenkorb

GEDA AuflaGE Schranke - 1075874 (Art.-Nr. GEDA 1075874)850GEDA 1075874GEDA AUFLAGE SCHRANKE - GED 107587411,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M4 x 12 - 36629 (Art.-Nr. GEDA 36629)860GEDA 36629GEDA SKT-SCHRAUBE M4 X 12 - GED 366293,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schlosskasten Mechanisch - 1054058 (Art.-Nr. GEDA 1054058)870GEDA 1054058GEDA SCHLOßKASTEN MECHANISCH - GED 1054058455,70 €  exkl. MwSt.

In den Warenkorb

880-1058008auf Anfrage

+49 89 1499080

900-1200256auf Anfrage

+49 89 1499080

910-1191702auf Anfrage

+49 89 1499080

GEDA Stahlrohr 16x1,8 L= 5,0 - 52470 (Art.-Nr. GEDA 52470)920GEDA 52470GEDA STAHLROHR 16X1,8 L= 5,0 - GED 524703,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zugfeder mit 1 Öse D4 - 1067296 (Art.-Nr. GEDA 1067296)930GEDA 1067296GEDA ZUGFEDER MIT 1 ÖSE D4 - GED 106729652,80 €  exkl. MwSt.

In den Warenkorb

GEDA Zugfeder mit 1 Öse D4 - 1067296 (Art.-Nr. GEDA 1067296)930GEDA 1067296GEDA ZUGFEDER MIT 1 ÖSE D4 - GED 106729652,80 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 170 - 20544 (Art.-Nr. GEDA 20544)940GEDA 20544GEDA SKT-SCHRAUBE M12 X 170 - GED 205445,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 40 - 18321 (Art.-Nr. GEDA 18321)950GEDA 18321GEDA Zylinderschraube M12 x 40 - 183213,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 12 Nord-Lock - 19579 (Art.-Nr. GEDA 19579)960GEDA 19579GEDA Scheibe 12 Nord-Lock - 195794,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)970GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 Nord-Lock - 86222 (Art.-Nr. GEDA 86222)980GEDA 86222GEDA SCHEIBE 8 NORD-LOCK - GED 862223,00 €  exkl. MwSt.

In den Warenkorb
