1076857 A_1071417 ANBAU ELEKTRORAMPE „ED“

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET325DEGBRU201908 » 1076857 A_1071417 ANBAU ELEKTRORAMPE „ED“

Ersatzteilliste 1076857 A_1071417 ANBAU ELEKTRORAMPE „ED“

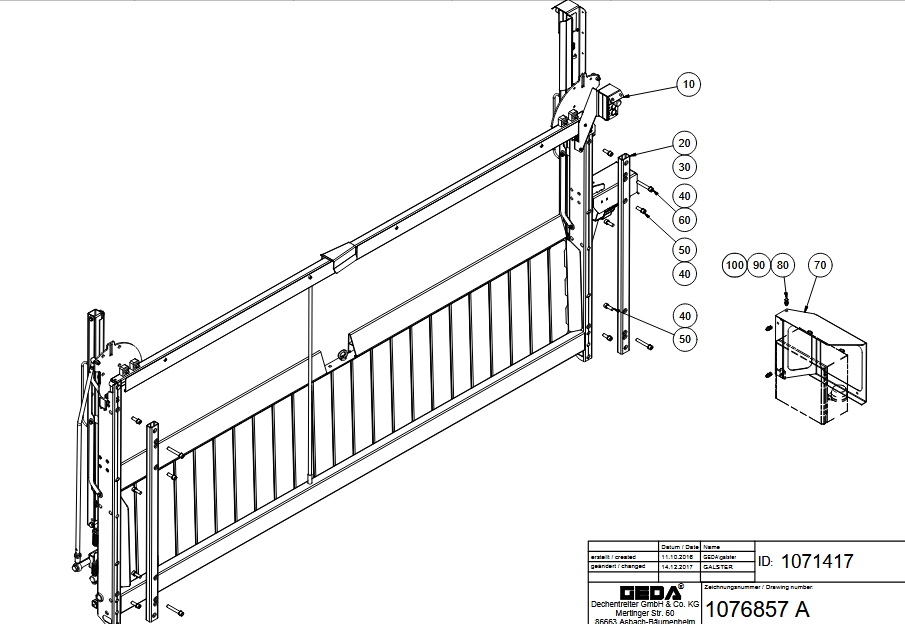

1076857 A_1071417 ANBAU ELEKTRORAMPE "ED"

Ersatzteillisten: ET325DEGBRU201908 | ET352DEGB201807 | ET352DEGB201908 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%
1076857 a_1071417 anbau elektrorampe "ed"10
1106139
20
30
40
40
40
50
50
60
70
80
90
100
FotoPos.Art-Nr.NamePreisKaufen
10-1106139auf Anfrage

+49 89 1499080

Geda GEDA Eckverbinder E - Rampe - 1067390 (Art.-Nr. GEDA 1067390)20GEDA 1067390GEDA Eckverbinder E - Rampe - 106739078,44 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Blindniete M12 - 26992 (Art.-Nr. GEDA 26992)30GEDA 26992GEDA Blindniete M12 - 269924,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 12 Nord-Lock - 19579 (Art.-Nr. GEDA 19579)40GEDA 19579GEDA Scheibe 12 Nord-Lock - 195794,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 12 Nord-Lock - 19579 (Art.-Nr. GEDA 19579)40GEDA 19579GEDA Scheibe 12 Nord-Lock - 195794,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 12 Nord-Lock - 19579 (Art.-Nr. GEDA 19579)40GEDA 19579GEDA Scheibe 12 Nord-Lock - 195794,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M12 x 30 - 10092 (Art.-Nr. GEDA 10092)50GEDA 10092GEDA Zylinderschraube M12 x 30 - 100924,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M12 x 30 - 10092 (Art.-Nr. GEDA 10092)50GEDA 10092GEDA Zylinderschraube M12 x 30 - 100924,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M12 x 80 - 08806 (Art.-Nr. GEDA 08806)60GEDA 08806GEDA Zylinderschraube M12 x 80 - 088064,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Befestigungsblech Schaltkasten - 1105691 (Art.-Nr. GEDA 1105691)70GEDA 1105691GEDA Befestigungsblech Schaltkasten - 1105691111,30 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)80GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)90GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme100GEDA 03756GEDA Sicherungsmutter M8 - 037564,24 €  exkl. MwSt.

In den Warenkorb
