1003270 B_01230_01231_01232_01233_55699_01227_01226_01225_01234_01228_01340_01341_01342_01343 KABELTOPF

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET325DEGBRU201908 » 1003270 B_01230_01231_01232_01233_55699_01227_01226_01225_01234_01228_01340_01341_01342_01343 KABELTOPF

Ersatzteilliste 1003270 B_01230_01231_01232_01233_55699_01227_01226_01225_01234_01228_01340_01341_01342_01343 KABELTOPF

1003270 B_01230_01231_01232_01233_55699_01227_01226_01225_01234_01228_01340_01341_01342_01343 KABELTOPF

Ersatzteillisten: ET325DEGBRU201908 | ET352DEGB201707 | ET352DEGB201807 | ET352DEGB201908 | ET352DEGBRU201807 | ET419DEGB201707 | ET419DEGB201909 | ET419DEGB202007 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

100%

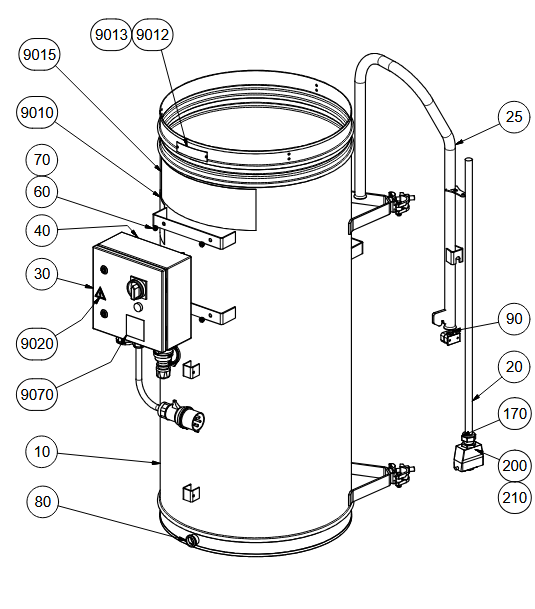

1003270 b_01230_01231_01232_01233_55699_01227_01226_01225_01234_01228_01340_01341_01342_01343 kabeltopf10
10
20
20
20
20
25
25
52545
30
30
30
30
55694
40
60
70
80
90
170
200
210
9010
9020
9013
9015
9020
9070
FotoPos.Art-Nr.NamePreisKaufen
GEDA Kabeltopf D=630 - 15626 (Art.-Nr. GEDA 15626)10GEDA 15626GEDA Kabeltopf D=630 - 15626720,80 €  exkl. MwSt.

In den Warenkorb

GEDA Kabeltopf D=750 - 18823 (Art.-Nr. GEDA 18823)10GEDA 18823GEDA Kabeltopf D=750 - 188231.355,00 €  exkl. MwSt.

In den Warenkorb

GEDA Leitung für 75m Topf - 15289 (Art.-Nr. GEDA 15289)20GEDA 15289GEDA LEITUNG FÜR 75M TOPF - GED 152893.145,00 €  exkl. MwSt.

In den Warenkorb

GEDA Leitung für 100m Topf - 15290 (Art.-Nr. GEDA 15290)20GEDA 15290GEDA Leitung für 100m Topf - 152903.996,20 €  exkl. MwSt.

In den Warenkorb

Platzhalter20GEDA 15288GEDA LEITUNG FÜR 50M TOPF - GED 152882.345,00 €  exkl. MwSt.

In den Warenkorb

Platzhalter20GEDA 15287GEDA LEITUNG FÜR 25M TOPF - GED 152871.435,00 €  exkl. MwSt.

In den Warenkorb

GEDA Kabelhalter Abschaltbar - 1026986 (Art.-Nr. GEDA 1026986)25GEDA 1026986GEDA Kabelhalter Abschaltbar - 1026986170,66 €  exkl. MwSt.

In den Warenkorb

25-52545auf Anfrage

+49 89 1499080

GEDA Schaltkasten Kabeltopf USA - 17617 (Art.-Nr. GEDA 17617)30GEDA 17617GEDA Schaltkasten Kabeltopf USA - 176171.764,90 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltkasten Kabeltopf - 15278 (Art.-Nr. GEDA 15278)30GEDA 15278GEDA Schaltkasten Kabeltopf - 152781.277,30 €  exkl. MwSt.

In den Warenkorb

GEDA Lochblech Schiebetür rechts - 60714 (Art.-Nr. GEDA 60714)30GEDA 60714GEDA Lochblech Schiebetür rechts - 60714149,46 €  exkl. MwSt.

In den Warenkorb

30-55694auf Anfrage

+49 89 1499080

GEDA Schaltkastenhalteblech - 41598 (Art.-Nr. GEDA 41598)40GEDA 41598GEDA SCHALTKASTENHALTEBLECH - GED 41598143,85 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)60GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)70GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 14229 (Art.-Nr. GEDA 14229)80GEDA 14229GEDA GUMMITÜLLE - GED 142295,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle - 15764 (Art.-Nr. GEDA 15764)90GEDA 15764GEDA Schelle - 157648,48 €  exkl. MwSt.

In den Warenkorb

GEDA Kabelverschraubung M32 - 24506 (Art.-Nr. GEDA 24506)170GEDA 24506GEDA Kabelverschraubung M32 - 245065,09 €  exkl. MwSt.

In den Warenkorb

GEDA Steckergehäuse 16-polig - 24508 (Art.-Nr. GEDA 24508)200GEDA 24508GEDA STECKERGEHÄUSE 16-POLIG - GED 2450844,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Kabeltopf / K-Führung- - 22709 (Art.-Nr. GEDA 22709)9010GEDA 22709GEDA SCHILD -KABELTOPF/K-FÜHRUNG- - GED 227095,00 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 3 - 04950 (Art.-Nr. GEDA 04950)9013GEDA 04950GEDA BLINDNIETE A 3 - GED 049503,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original- - 28647 (Art.-Nr. GEDA 28647)9015GEDA 28647GEDA SCHILD -GEDA ORIGINAL- - GED 2864711,88 €  exkl. MwSt.

In den Warenkorb

GEDA Typenschild Kabeltopf - 41810 (Art.-Nr. GEDA 41810)9020GEDA 41810GEDA TYPENSCHILD KABELTOPF - GED 418107,48 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Blitzsymbol- - 05242 (Art.-Nr. GEDA 05242)9020GEDA 05242GEDA Schild -Blitzsymbol- - 052424,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Kontrollleuchte- - 11935 (Art.-Nr. GEDA 11935)9070GEDA 11935GEDA SCHILD -KONTROLLLEUCHTE- - GED 119356,16 €  exkl. MwSt.

In den Warenkorb
