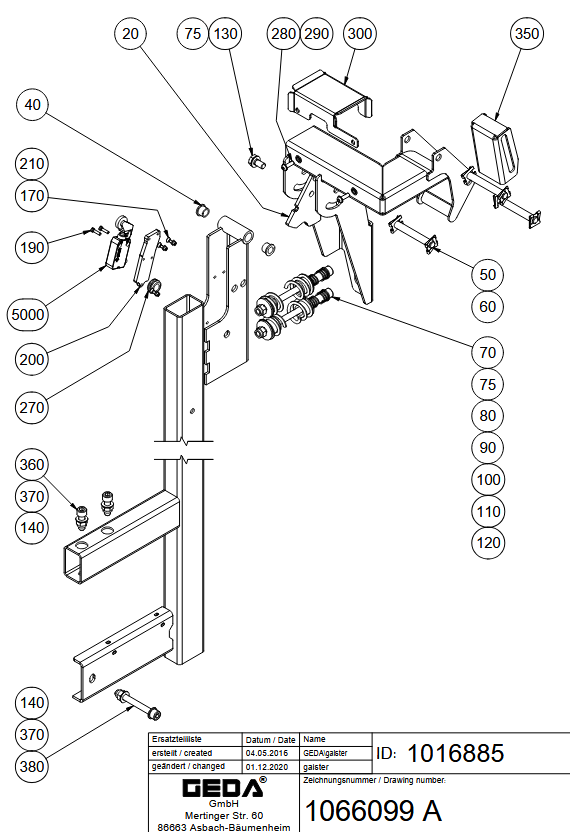

1066099 A_1016885 FLACHKABELHALTER

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 3700 Z/ZP » ET412DEGB202106 » 1066099 A_1016885 FLACHKABELHALTER

Ersatzteilliste 1066099 A_1016885 FLACHKABELHALTER

1066099 A_1016885 FLACHKABELHALTER

Ersatzteillisten: ET412DEGB202106 | GEDA | GEDA 3700 Z/ZP | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

100%
1066099 a_1016885 flachkabelhalter20
40
50
60
70
75
75
80
90
100
110
120
130
140
140
170
190
200
210
270
280
290
300
56285
350
360
370
370
380
5000
FotoPos.Art-Nr.NamePreisKaufen
GEDA Schaltkulisse Kabelhalter - 1029917 (Art.-Nr. GEDA 1029917)20GEDA 1029917GEDA SCHALTKULISSE KABELHALTER - GED 102991721,34 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 16x10mm - 14228 (Art.-Nr. GEDA 14228)40GEDA 14228GEDA Buchse D= 16x10mm - 142284,00 €  exkl. MwSt.

In den Warenkorb

GEDA Bolzen D 12 x 80 - 46266 (Art.-Nr. GEDA 46266)50GEDA 46266GEDA BOLZEN D 12 X 80 - GED 462668,25 €  exkl. MwSt.

In den Warenkorb

GEDA Sl-Sicherung 12 - 04854 (Art.-Nr. GEDA 04854)60GEDA 04854GEDA SL-SICHERUNG 12 - GED 048543,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 140 - 17585 (Art.-Nr. GEDA 17585)70GEDA 17585GEDA Zylinderschraube M10 x 140 - 175853,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)75GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)75GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federauflager - 46268 (Art.-Nr. GEDA 46268)80GEDA 46268GEDA FEDERAUFLAGER - GED 4626820,24 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 46228 (Art.-Nr. GEDA 46228)90GEDA 46228GEDA DRUCKFEDER - GED 4622818,26 €  exkl. MwSt.

In den Warenkorb

GEDA Federauflager - 47879 (Art.-Nr. GEDA 47879)100GEDA 47879GEDA FEDERAUFLAGER - GED 4787936,30 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 15 - 07211 (Art.-Nr. GEDA 07211)110GEDA 07211GEDA Scheibe 15 - 072114,24 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 29736 (Art.-Nr. GEDA 29736)120GEDA 29736GEDA DRUCKFEDER - GED 297365,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 20 - 04456 (Art.-Nr. GEDA 04456)130GEDA 04456GEDA SKT-SCHRAUBE M10 X 20 - GED 044563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)140GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)140GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Senkschraube M4 x 16 - 05165 (Art.-Nr. GEDA 05165)170GEDA 05165GEDA SENKSCHRAUBE M4 X 16 - GED 051653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 16 - 03038 (Art.-Nr. GEDA 03038)190GEDA 03038GEDA Zylinderschraube M4 x 16 - 030384,24 €  exkl. MwSt.

In den Warenkorb

GEDA Distanzplatte Endschalter - 1029921 (Art.-Nr. GEDA 1029921)200GEDA 1029921GEDA DISTANZPLATTE ENDSCHALTER - GED 102992122,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M4 - 24432 (Art.-Nr. GEDA 24432)210GEDA 24432GEDA SICH-MUTTER M4 - GED 244323,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)270GEDA 05726GEDA GUMMITÜLLE - GED 057263,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)290GEDA 03223GEDA FEDERSCHEIBE B 6 - GED 032233,00 €  exkl. MwSt.

In den Warenkorb

300-56285auf Anfrage

+49 89 1499080

GEDA Klemmkeil - 56286 (Art.-Nr. GEDA 56286)350GEDA 56286GEDA KLEMMKEIL - GED 5628636,30 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)360GEDA 21183GEDA ZYL-SCHRAUBE M10 X 30 - GED 211833,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10,5 - 04593 (Art.-Nr. GEDA 04593)370GEDA 04593GEDA SCHEIBE 10,5 - GED 045933,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10,5 - 04593 (Art.-Nr. GEDA 04593)370GEDA 04593GEDA SCHEIBE 10,5 - GED 045933,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 85 - 19739 (Art.-Nr. GEDA 19739)380GEDA 19739GEDA ZYL-SCHRAUBE M10 X 85 - GED 197393,00 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter NA B110CV - DN 5 - 37615 (Art.-Nr. GEDA 37615)5000GEDA 37615GEDA ENDSCHALTER NA B110CV-DN 5 - GED 37615105,00 €  exkl. MwSt.

In den Warenkorb
