1000014824_14277 GEDA MAXI 120S (110V)

Fischbacher » Explosionsgrafiken » GEDA » Seilaufzüge » GEDA MAXI 120S » ET370DEGB201510 » 1000014824_14277 GEDA MAXI 120S (110V)

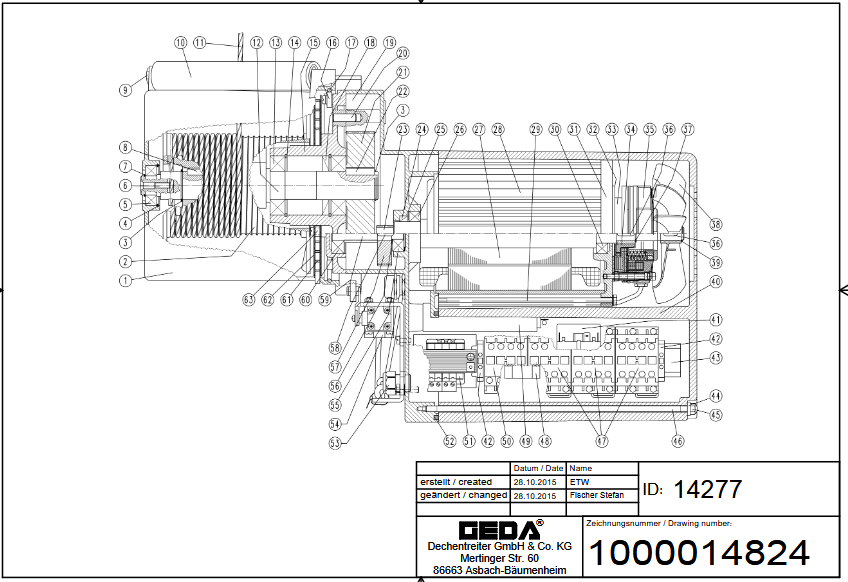

Ersatzteilliste 1000014824_14277 GEDA MAXI 120S (110V)

1000014824_14277 GEDA MAXI 120S (110V)

Ersatzteillisten: ET370DEGB201510 | GEDA | GEDA MAXI 120S | Seilaufzüge

Baugruppen: Plattform / Fahrkorb / Lastaufnahme

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%
1000014824_14277 geda maxi 120s (110v)10640
10638
03822
03254
04882
06533
03247
10637
10645
10643
10733
10736
10629
07298
03818
10627
10632
04049
12301
14308
10602
10625
07270
07299
04618
03822
10610
10610
05905
05244
06070
10531
06294
10095
11047
03646
09686
10614
05906
04371
10098
05906
03830
26990
10136
10616
04877
04878
10623
19756
24448
18783
03823
08416
03091
10761
10761
07303
07301
07302
10636
10633
10850
03038
05364
10176
13643
05674
FotoPos.Art-Nr.NamePreisKaufen
GEDA Zylinderschraube M4 x 16 - 03038 (Art.-Nr. GEDA 03038)03038GEDA 03038GEDA Zylinderschraube M4 x 16 - 030384,24 €  exkl. MwSt.

In den Warenkorb

GEDA Pass-Scheibe 12 x 18 x 0,5 - 03091 (Art.-Nr. GEDA 03091)03091GEDA 03091GEDA Pass-Scheibe 12 x 18 x 0,5 - 030914,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 20 x 1,2 - 03247 (Art.-Nr. GEDA 03247)03247GEDA 03247GEDA Sicherungsring 20 x 1,2 - 032474,24 €  exkl. MwSt.

In den Warenkorb

Platzhalter0325420203254PFT Doppelnippel 1" x 60 verzinkt 202032542,30 €  exkl. MwSt.

In den Warenkorb

GEDA Bremsbelag - 03646 (Art.-Nr. GEDA 03646) - Detailaufnahme03646GEDA 03646GEDA Bremsbelag - 0364678,44 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 62 x 2,0 - 03818 (Art.-Nr. GEDA 03818)03818GEDA 03818GEDA Sicherungsring 62 x 2,0 - 038184,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 30 x 1,5 - 03822 (Art.-Nr. GEDA 03822)03822GEDA 03822GEDA Sicherungsring 30 x 1,5 - 038224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 30 x 1,5 - 03822 (Art.-Nr. GEDA 03822)03822GEDA 03822GEDA Sicherungsring 30 x 1,5 - 038224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 12 / 37x12 - 03823 (Art.-Nr. GEDA 03823)03823GEDA 03823GEDA Rillenkugellager 12 / 37x12 - 038237,31 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 14 x 1,0 - 03830 (Art.-Nr. GEDA 03830)03830GEDA 03830GEDA Sicherungsring 14 x 1,0 - 038304,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)04049GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 15 x 1,0 - 04371 (Art.-Nr. GEDA 04371)04371GEDA 04371GEDA Sicherungsring 15 x 1,0 - 043714,24 €  exkl. MwSt.

In den Warenkorb

GEDA Passfeder 8 x 7 x 30 - 04618 (Art.-Nr. GEDA 04618)04618GEDA 04618GEDA Passfeder 8 x 7 x 30 - 046184,24 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtring M6 - 04877 (Art.-Nr. GEDA 04877)04877GEDA 04877GEDA Dichtring M6 - 048774,24 €  exkl. MwSt.

In den Warenkorb

GEDA Hutmutter M6 - 04878 (Art.-Nr. GEDA 04878) - Detailaufnahme04878GEDA 04878GEDA Hutmutter M6 - 048784,24 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 20 / 42x12 - 04882 (Art.-Nr. GEDA 04882)04882GEDA 04882GEDA Rillenkugellager 20 / 42x12 - 0488211,02 €  exkl. MwSt.

In den Warenkorb

GEDA Tellerfeder - 05244 (Art.-Nr. GEDA 05244)05244GEDA 05244GEDA Tellerfeder - 052444,24 €  exkl. MwSt.

In den Warenkorb

GEDA Moosgummiring - 05674 (Art.-Nr. GEDA 05674)05674GEDA 05674GEDA Moosgummiring - 056744,24 €  exkl. MwSt.

In den Warenkorb

GEDA Passfeder 5 x 5 x 18 - 05906 (Art.-Nr. GEDA 05906)05906GEDA 05906GEDA Passfeder 5 x 5 x 18 - 059064,24 €  exkl. MwSt.

In den Warenkorb

GEDA Passfeder 5 x 5 x 18 - 05906 (Art.-Nr. GEDA 05906)05906GEDA 05906GEDA Passfeder 5 x 5 x 18 - 059064,24 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 25 / 47x12 - 06070 (Art.-Nr. GEDA 06070)06070GEDA 06070GEDA Rillenkugellager 25 / 47x12 - 0607011,87 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 20 / 42x12 - 06294 (Art.-Nr. GEDA 06294)06294GEDA 06294GEDA Rillenkugellager 20 / 42x12 - 0629411,02 €  exkl. MwSt.

In den Warenkorb

GEDA Gewindestift M6 x 16 - 06533 (Art.-Nr. GEDA 06533)06533GEDA 06533GEDA Gewindestift M6 x 16 - 065334,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderstift 8 x 24 - 07270 (Art.-Nr. GEDA 07270)07270GEDA 07270GEDA Zylinderstift 8 x 24 - 072704,24 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 30 / 62x16 - 07298 (Art.-Nr. GEDA 07298)07298GEDA 07298GEDA Rillenkugellager 30 / 62x16 - 0729819,29 €  exkl. MwSt.

In den Warenkorb

GEDA Ritzel Z 85 B= 30mm - 07299 (Art.-Nr. GEDA 07299)07299GEDA 07299GEDA Ritzel Z 85 B= 30mm - 07299178,08 €  exkl. MwSt.

In den Warenkorb

GEDA Ritzel Z 12 B= 35mm - 07301 (Art.-Nr. GEDA 07301)07301GEDA 07301GEDA Ritzel Z 12 B= 35mm - 07301115,54 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 15 / 42x13 - 07302 (Art.-Nr. GEDA 07302)07302GEDA 07302GEDA Rillenkugellager 15 / 42x13 - 073028,80 €  exkl. MwSt.

In den Warenkorb

GEDA Passfeder 5 x 5 x 14 - 07303 (Art.-Nr. GEDA 07303)07303GEDA 07303GEDA Passfeder 5 x 5 x 14 - 073034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 30 - 08416 (Art.-Nr. GEDA 08416)08416GEDA 08416GEDA Scheibe 30 - 084164,24 €  exkl. MwSt.

In den Warenkorb

GEDA Nabe - 09686 (Art.-Nr. GEDA 09686)09686GEDA 09686GEDA Nabe - 0968639,22 €  exkl. MwSt.

In den Warenkorb

GEDA Lagerschild - 10095 (Art.-Nr. GEDA 10095)10095GEDA 10095GEDA Lagerschild - 1009563,60 €  exkl. MwSt.

In den Warenkorb

GEDA Lüfterrad D=14 - 10098 (Art.-Nr. GEDA 10098)10098GEDA 10098GEDA Lüfterrad D=14 - 1009830,21 €  exkl. MwSt.

In den Warenkorb

GEDA Erdungsklemme 2,5mm² - 15041 (Art.-Nr. GEDA 15041) - Detailaufnahme10136GEDA 10136Erdungsklemme10,90 €  exkl. MwSt.

In den Warenkorb

GEDA PSP-Zuschnitt - 10176 (Art.-Nr. GEDA 10176)10176GEDA 10176GEDA PSP-Zuschnitt - 101764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M5 x 192 - 10531 (Art.-Nr. GEDA 10531)10531GEDA 10531GEDA Sechskantschraube M5 x 192 - 105314,24 €  exkl. MwSt.

In den Warenkorb

GEDA Getriebegehäuse - 10602 (Art.-Nr. GEDA 10602)10602GEDA 10602GEDA Getriebegehäuse - 10602411,28 €  exkl. MwSt.

In den Warenkorb

10610-10610auf Anfrage

+49 89 1499080

GEDA Bremse 105V 8Nm - 10614 (Art.-Nr. GEDA 10614)10614GEDA 10614GEDA Bremse 105V 8Nm - 10614290,44 €  exkl. MwSt.

In den Warenkorb

GEDA Montageplatte - 10616 (Art.-Nr. GEDA 10616)10616GEDA 10616GEDA Montageplatte - 1061648,23 €  exkl. MwSt.

In den Warenkorb

GEDA Stiftschraube M6 x 275 - 10623 (Art.-Nr. GEDA 10623)10623GEDA 10623GEDA Stiftschraube M6 x 275 - 106239,12 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtung - 10625 (Art.-Nr. GEDA 10625)10625GEDA 10625GEDA Dichtung - 106254,24 €  exkl. MwSt.

In den Warenkorb

GEDA Getriebeflansch - 10627 (Art.-Nr. GEDA 10627)10627GEDA 10627GEDA Getriebeflansch - 10627223,66 €  exkl. MwSt.

In den Warenkorb

GEDA Abtriebswelle - 10629 (Art.-Nr. GEDA 10629)10629GEDA 10629GEDA Abtriebswelle - 10629147,34 €  exkl. MwSt.

In den Warenkorb

GEDA Blechscheibe - 10633 (Art.-Nr. GEDA 10633)10633GEDA 10633GEDA Blechscheibe - 106339,54 €  exkl. MwSt.

In den Warenkorb

GEDA Spiralfeder - 10636 (Art.-Nr. GEDA 10636)10636GEDA 10636GEDA Spiralfeder - 1063638,69 €  exkl. MwSt.

In den Warenkorb

GEDA Passfeder 8 x 7 x 80 - 10637 (Art.-Nr. GEDA 10637)10637GEDA 10637GEDA Passfeder 8 x 7 x 80 - 106374,24 €  exkl. MwSt.

In den Warenkorb

GEDA Trommelschutzkomplett [Lager / Rolle] - 10640 (Art.-Nr. GEDA 10640)10640GEDA 10640GEDA Trommelschutz komplett [Lager / Rolle] - 10640179,14 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 190 - 10645 (Art.-Nr. GEDA 10645)10645GEDA 10645GEDA Sechskantschraube M8 x 190 - 106454,45 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlseil Drahtseil Seil 4,5mm x 51m - 10733 (Art.-Nr. GEDA 10733)10733GEDA 10733GEDA Stahlseil Drahtseil Seil 4,5mm x 51m - 10733121,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlseil Drahtseil Seil 4,5mm x 81m - 10736 (Art.-Nr. GEDA 10736)10736GEDA 10736GEDA Stahlseil Drahtseil Seil 4,5mm x 81m - 10736188,00 €  exkl. MwSt.

In den Warenkorb

10761-10761auf Anfrage

+49 89 1499080

GEDA Reibscheibe - 11047 (Art.-Nr. GEDA 11047)11047GEDA 11047GEDA Reibscheibe - 1104727,56 €  exkl. MwSt.

In den Warenkorb

GEDA Ring - 12301 (Art.-Nr. GEDA 12301)12301GEDA 12301GEDA Ring - 123015,94 €  exkl. MwSt.

In den Warenkorb

GEDA Gummispannband D=50mm - 13643 (Art.-Nr. GEDA 13643)13643GEDA 13643GEDA Gummispannband D=50mm - 136434,24 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter - 18783 (Art.-Nr. GEDA 18783)18783GEDA 18783GEDA Endschalter - 1878393,28 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtung 9x3x3x1 - 19756 (Art.-Nr. GEDA 19756)19756GEDA 19756GEDA Dichtung 9x3x3x1 - 1975618,87 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzhaube GEDA-Maxi - 26990 (Art.-Nr. GEDA 26990)26990GEDA 26990GEDA Schutzhaube GEDA-Maxi - 26990146,28 €  exkl. MwSt.

In den Warenkorb
