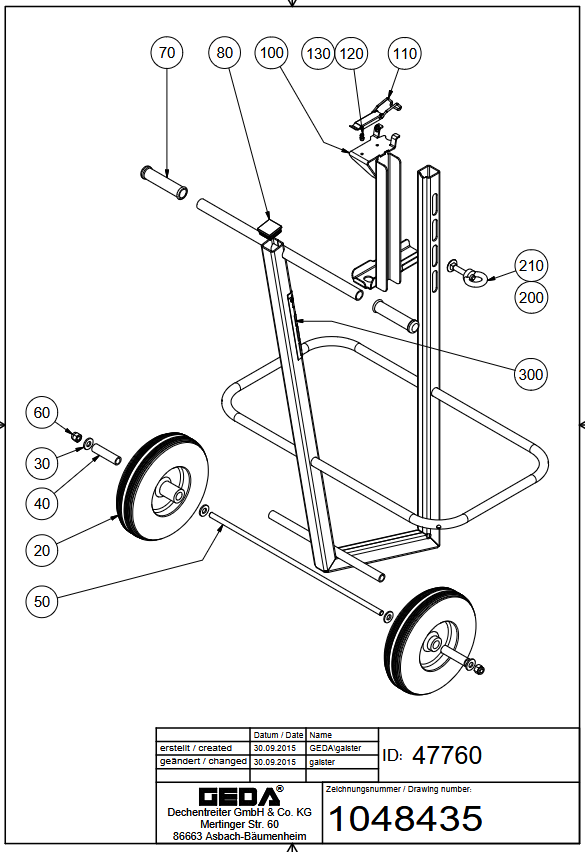

1048435_47760 TRANSPORT TROLLEY MAXI

Fischbacher » Explosionsgrafiken » GEDA » Seilaufzüge » GEDA MAXI 120S » ET292DEGB201510 » 1048435_47760 TRANSPORT TROLLEY MAXI

Ersatzteilliste 1048435_47760 TRANSPORT TROLLEY MAXI

1048435_47760 TRANSPORT TROLLEY MAXI

Ersatzteillisten: ET292DEGB201510 | ET292DEGB201510 | ET292DEGB201711 | ET292DEGB201711 | ET292DEGB202001 | ET292DEGB202001 | ET292DEGB202103 | ET292DEGB202103 | ET296DEGB202101 | ET370DEGB201510 | GEDA | GEDA MAXI 120S | GEDA MAXI 150S | GEDA MINI 60S | Seilaufzüge

Baugruppen: Transport

100%
1048435_47760 transport trolley maxi03739
07634
50682
1031272
03430
03740
04170
59739
10985
36216
35724
06311
06306
28606
FotoPos.Art-Nr.NamePreisKaufen
GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)03430GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Rad D 260 - 03739 (Art.-Nr. GEDA 03739)03739GEDA 03739GEDA Rad D 260 - 03739109,18 €  exkl. MwSt.

In den Warenkorb

GEDA Griffbezug - 03740 (Art.-Nr. GEDA 03740)03740GEDA 03740GEDA GRIFFBEZUG - GED 0374010,56 €  exkl. MwSt.

In den Warenkorb

GEDA Vierkantstopfen Q40402 - 04170 (Art.-Nr. GEDA 04170)04170GEDA 04170GEDA VIERKANTSTOPFEN Q40402 - GED 041703,00 €  exkl. MwSt.

In den Warenkorb

GEDA Ringmutter M12 - 06306 (Art.-Nr. GEDA 06306)06306GEDA 06306GEDA RINGMUTTER M12 - GED 063064,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M12 x 70 - 06311 (Art.-Nr. GEDA 06311)06311GEDA 06311GEDA FLACHRUNDSCHRAUBE M12 X 70 - GED 063114,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 3 - 07634 (Art.-Nr. GEDA 07634)07634GEDA 07634GEDA SCHEIBE 3 - GED 076343,00 €  exkl. MwSt.

In den Warenkorb

GEDA Kniehebelverschluss - 10985 (Art.-Nr. GEDA 10985)10985GEDA 10985GEDA KNIEHEBELVERSCHLUSS - GED 1098522,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original- - 28606 (Art.-Nr. GEDA 28606)28606GEDA 28606GEDA SCHILD -GEDA ORIGINAL- - GED 286064,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 35724 (Art.-Nr. GEDA 35724)35724GEDA 35724GEDA SICH-MUTTER M5 - GED 357243,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 12 - 36216 (Art.-Nr. GEDA 36216)36216GEDA 36216GEDA ZYL-SCHRAUBE M5 X 12 - GED 362163,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 20x2,8 L= 76 - 50682 (Art.-Nr. GEDA 50682)50682GEDA 50682GEDA STAHLROHR 20X2,8 L= 76 - GED 506829,68 €  exkl. MwSt.

In den Warenkorb

GEDA Windenaufnahme - 59739 (Art.-Nr. GEDA 59739)59739GEDA 59739GEDA WINDENAUFNAHME - GED 5973989,10 €  exkl. MwSt.

In den Warenkorb

GEDA Gewindestange M12 x 560 - 1031272 (Art.-Nr. GEDA 1031272)1031272GEDA 1031272GEDA GEWINDESTANGE M 12 X 560 - GED 103127214,96 €  exkl. MwSt.

In den Warenkorb
