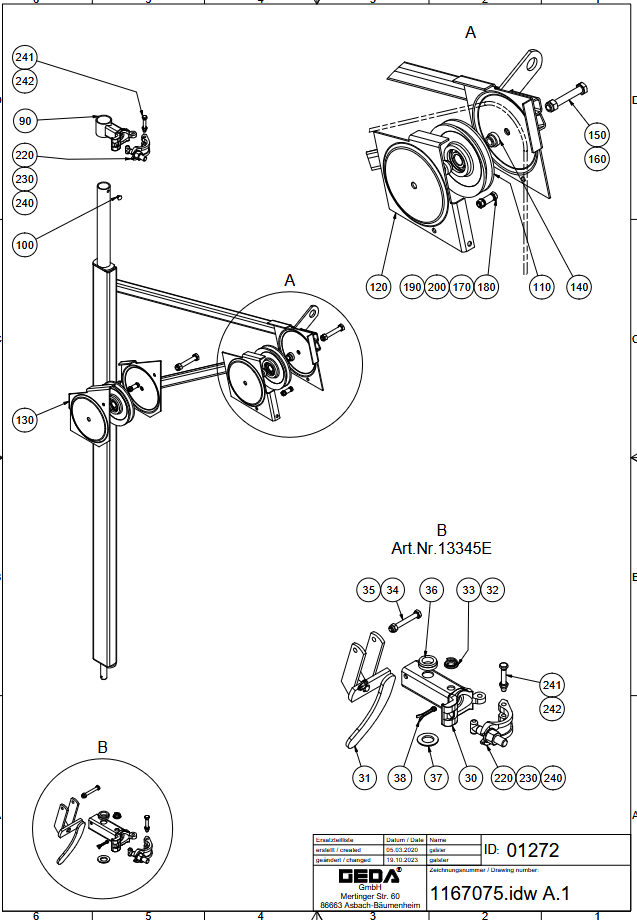

1167075 A.1_01272 SCHWENKARM 300KG

Fischbacher » Explosionsgrafiken » GEDA » Seilaufzüge » GEDA MAXI 120S » ET292DEGB202310 » 1167075 A.1_01272 SCHWENKARM 300KG

Ersatzteilliste 1167075 A.1_01272 SCHWENKARM 300KG

1167075 A.1_01272 SCHWENKARM 300KG

Ersatzteillisten: ET292DEGB202310 | ET292DEGB202310 | GEDA | GEDA MAXI 120S | GEDA MAXI 150S | Seilaufzüge

Baugruppen: Schwenkarm | Seilführung / Seiltrommel / Winde

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%
1167075 a. 1_01272 schwenkarm 300kg241
13347
08936
220
230
240
100
130
150
160
140
110
180
170
200
190
120
35
34
36
33
32
241
242
240
230
220
30
37
38
31
32
FotoPos.Art-Nr.NamePreisKaufen
Geda GEDA Kupplung 300 Kg montiert - 13345E (Art.-Nr. GEDA 13345E)30GEDA 13345EGEDA Kupplung 300 Kg montiert - 13345E193,98 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherung 300 Kg - 13347 (Art.-Nr. GEDA 13347)31GEDA 13347GEDA Sicherung 300 Kg - 1334766,78 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherung 300 Kg - 13347 (Art.-Nr. GEDA 13347)32GEDA 13347GEDA Sicherung 300 Kg - 1334766,78 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Druckfeder - 08573 (Art.-Nr. GEDA 08573)32GEDA 08573GEDA Druckfeder - 085734,35 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)33GEDA 03427GEDA Scheibe 13 - 034274,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 65 - 05809 (Art.-Nr. GEDA 05809)34GEDA 05809GEDA Sechskantschraube M8 x 65 - 058094,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme35GEDA 03756GEDA Sicherungsmutter M8 - 037564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Axialrillenkugellager - 06851 (Art.-Nr. GEDA 06851)36GEDA 06851GEDA Axialrillenkugellager - 0685112,72 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 21 - 03737 (Art.-Nr. GEDA 03737)37GEDA 03737GEDA Scheibe 21 - 037374,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Splint 5 x 30 - 03738 (Art.-Nr. GEDA 03738)38GEDA 03738GEDA Splint 5 x 30 - 037384,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Halbrundkerbnagel 8 x 10 - 03586 (Art.-Nr. GEDA 03586)100GEDA 03586GEDA Halbrundkerbnagel 8 x 10 - 035864,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Seilrolle D 140 mit Lager - 08176 (Art.-Nr. GEDA 08176)110GEDA 08176GEDA Seilrolle D 140 mit Lager - 0817630,74 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Seilrollenschutz unten - 07219 (Art.-Nr. GEDA 07219)130GEDA 07219GEDA Seilrollenschutz unten - 0721922,26 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Lagerbuchse - 08660 (Art.-Nr. GEDA 08660)140GEDA 08660GEDA Lagerbuchse - 086608,90 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 80 - 03784 (Art.-Nr. GEDA 03784)150GEDA 03784GEDA Sechskantschraube M12 x 80 - 037844,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)160GEDA 03430GEDA Sicherungsmutter M12 - 034304,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Stahlrohr 12x1,5 L= 20 - 10784 (Art.-Nr. GEDA 10784)170GEDA 10784GEDA Stahlrohr 12x1,5 L= 20 - 107844,35 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)180GEDA 03556GEDA Sechskantschraube M8 x 35 - 035564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)190GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)200GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schelle 1 1 / 2- - 04838 (Art.-Nr. GEDA 04838)220GEDA 04838GEDA Schelle 1 1 / 2- - 048384,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schelle 1 1 / 2- - 04838 (Art.-Nr. GEDA 04838)220GEDA 04838GEDA Schelle 1 1 / 2- - 048384,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Hammerkopfschraube M14 x 68 - 07329 (Art.-Nr. GEDA 07329)230GEDA 07329GEDA Hammerkopfschraube M14 x 68 - 073294,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Hammerkopfschraube M14 x 68 - 07329 (Art.-Nr. GEDA 07329)230GEDA 07329GEDA Hammerkopfschraube M14 x 68 - 073294,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M14 - 07214 (Art.-Nr. GEDA 07214)240GEDA 07214GEDA Sechskantmutter M14 - 072144,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M14 - 07214 (Art.-Nr. GEDA 07214)240GEDA 07214GEDA Sechskantmutter M14 - 072144,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 50 - 34299 (Art.-Nr. GEDA 34299)241GEDA 34299GEDA Sechskantschraube M8 x 50 - 342994,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 50 - 34299 (Art.-Nr. GEDA 34299)241GEDA 34299GEDA Sechskantschraube M8 x 50 - 342994,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 37040 (Art.-Nr. GEDA 37040)242GEDA 37040GEDA Sicherungsmutter M8 - 370405,09 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Kupplung oben - 08936 (Art.-Nr. GEDA 08936)08936GEDA 08936GEDA Kupplung oben - 0893659,36 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherung 300 Kg - 13347 (Art.-Nr. GEDA 13347)13347GEDA 13347GEDA Sicherung 300 Kg - 1334766,78 €  exkl. MwSt.

In den Warenkorb
