1-088406C_52810 TELESKOPROHR 1,5″ 2,00-2,92M

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET365DEGB201709 » 1-088406C_52810 TELESKOPROHR 1,5″ 2,00-2,92M

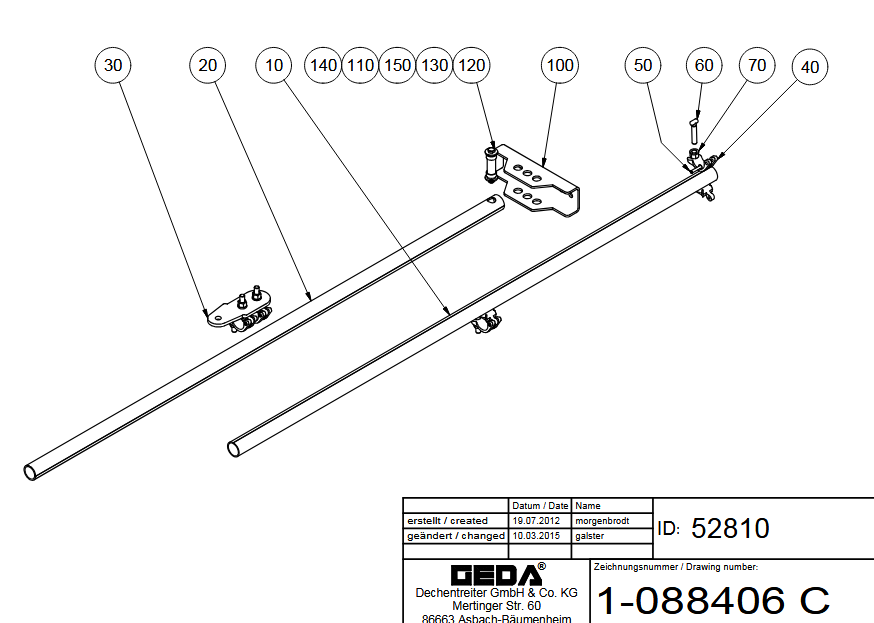

Ersatzteilliste 1-088406C_52810 TELESKOPROHR 1,5″ 2,00-2,92M

1-088406C_52810 TELESKOPROHR 1,5" 2,00-2,92M

Ersatzteillisten: ET365DEGB201709 | ET365DEGBRU201503 | ET365DEGBRU201709 | ET406DEGB202011 | ET406DEGBFR202011 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau | Halterungen | Verankerung / Befestigung

100%
1-088406c_52810 teleskoprohr 1,5" 2,00-2,92m10
20
30
40
50
60
70
100
110
120
130
140
150
FotoPos.Art-Nr.NamePreisKaufen
GEDA Teleskoprohr - 52802 (Art.-Nr. GEDA 52802)10GEDA 52802GEDA TELESKOPROHR - GED 5280291,30 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 48,3x4 L= 1950 - 52803 (Art.-Nr. GEDA 52803)20GEDA 52803GEDA STAHLROHR 48,3X4 L= 1950 - GED 5280373,70 €  exkl. MwSt.

In den Warenkorb

GEDA Auge 48,3 - 50111 (Art.-Nr. GEDA 50111)30GEDA 50111GEDA AUGE 48,3 - GED 5011153,90 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle 1 1 / 2- - 04838 (Art.-Nr. GEDA 04838)40GEDA 04838GEDA SCHELLE 1 1/2- - GED 048384,00 €  exkl. MwSt.

In den Warenkorb

GEDA Halbrundniet 8 x 40 - 04642 (Art.-Nr. GEDA 04642)50GEDA 04642GEDA HALBRUNDNIET 8 X 40 - GED 046423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Hammerkopfschraube M14 x 68 - 07329 (Art.-Nr. GEDA 07329)60GEDA 07329GEDA Hammerkopfschraube M14 x 68 - 073294,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M14 - 07214 (Art.-Nr. GEDA 07214)70GEDA 07214GEDA Sechskantmutter M14 - 072144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Wandkonsole - 51609 (Art.-Nr. GEDA 51609)100GEDA 51609GEDA WANDKONSOLE - GED 5160951,15 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 30x2 L= 12 - 51613 (Art.-Nr. GEDA 51613)110GEDA 51613GEDA STAHLROHR 30X2 L= 12 - GED 516137,92 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 110 - 37342 (Art.-Nr. GEDA 37342)120GEDA 37342GEDA SKT-SCHRAUBE M12 X 110 - GED 373424,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 34449 (Art.-Nr. GEDA 34449)130GEDA 34449GEDA SCHEIBE 13 - GED 344493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 25x6 L= 89 - 51614 (Art.-Nr. GEDA 51614)140GEDA 51614GEDA STAHLROHR 25X6 L= 89 - GED 5161415,84 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 37042 (Art.-Nr. GEDA 37042)150GEDA 37042GEDA SICH-MUTTER M12 - GED 370427,92 €  exkl. MwSt.

In den Warenkorb
