1030410_E120253 GEDA-ERA 1200ZZP 3,1 X 1,4M PLATFORM C

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET365DEGBRU201503 » 1030410_E120253 GEDA-ERA 1200ZZP 3,1 X 1,4M PLATFORM C

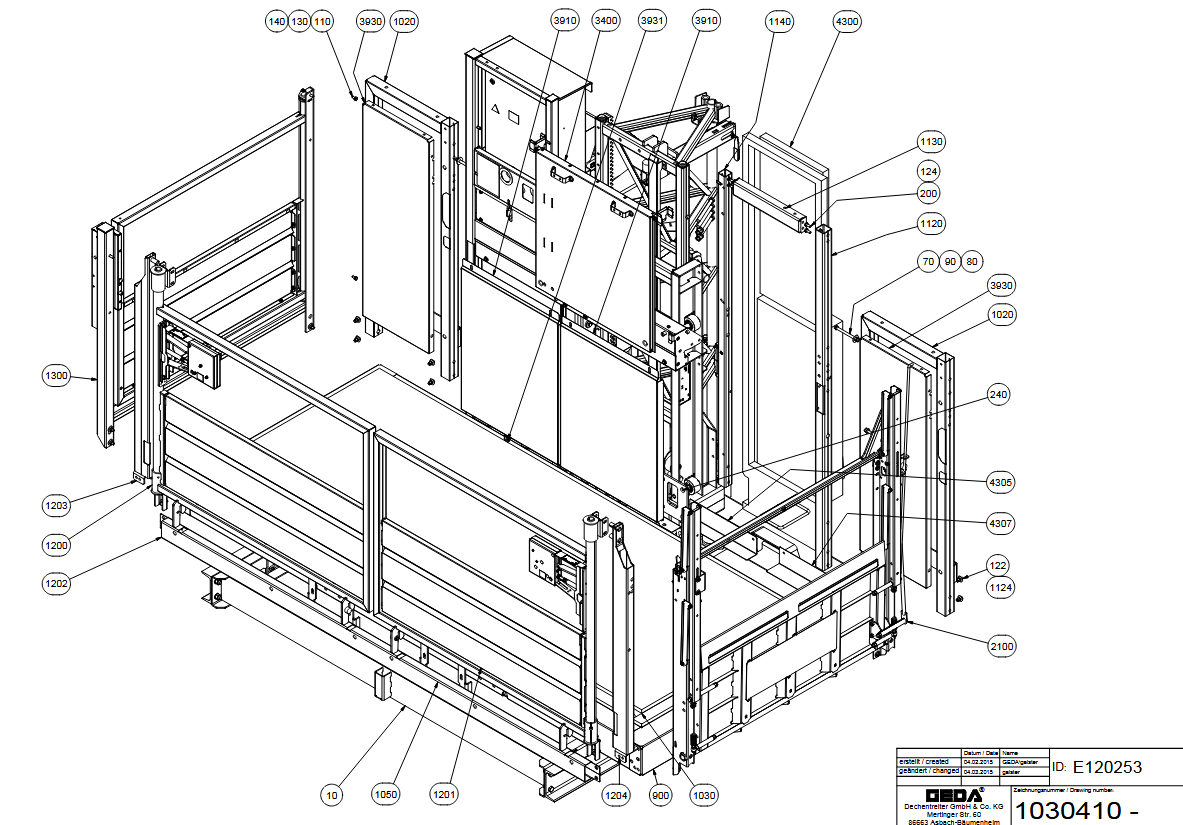

Ersatzteilliste 1030410_E120253 GEDA-ERA 1200ZZP 3,1 X 1,4M PLATFORM C

1030410_E120253 GEDA-ERA 1200ZZP 3,1 X 1,4M PLATFORM C

Ersatzteillisten: ET365DEGBRU201503 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1030410_e120253 geda-era 1200zzp 3,1 x 1,4m platform c110
130
140
1020
21462G
1140
124
200
70
80
90
1020
21462G
240
122
1124
1030
900
1201
1014564
1050
10
32050
1200
1014630
1202
1203
1120
1130
1300
1204
3910
1003957
3910
1003957
3930
3931
3930
3400
41409
4300
50016
4305
4307
1018205
2100
FotoPos.Art-Nr.NamePreisKaufen
10-32050auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M12 x 150 - 17165 (Art.-Nr. GEDA 17165)70GEDA 17165GEDA Sechskantschraube M12 x 150 - 171654,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)80GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)90GEDA 18080GEDA SCHEIBE 13 - GED 180803,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)110GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)122GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)130GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)140GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 25 - 03072 (Art.-Nr. GEDA 03072)200GEDA 03072GEDA ZYL-SCHRAUBE M10 X 25 - GED 030723,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flanschplatte - 1003955 (Art.-Nr. GEDA 1003955)240GEDA 1003955GEDA Flanschplatte - 100395538,69 €  exkl. MwSt.

In den Warenkorb

GEDA Bodengruppe - 52120 (Art.-Nr. GEDA 52120)900GEDA 52120GEDA BODENGRUPPE - GED 521202.820,00 €  exkl. MwSt.

In den Warenkorb

1020-21462Gauf Anfrage

+49 89 1499080

1020-21462Gauf Anfrage

+49 89 1499080

GEDA Zuschnitt 21 x 2905 x 1120 - 52122 (Art.-Nr. GEDA 52122)1030GEDA 52122GEDA ZUSCHNITT 21 X 2905 X 1120 - GED 52122570,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stapleraufnahme 1200 Z/ZP - 20501 (Art.-Nr. GEDA 20501)1050GEDA 20501GEDA STAPLERAUFNAHME 1200 Z/ZP - GED 2050148,95 €  exkl. MwSt.

In den Warenkorb

GEDA Rahmenrohr links / rechts hinten - 20462 (Art.-Nr. GEDA 20462)1120GEDA 20462GEDA Rahmenrohr links / rechts hinten - 20462192,92 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)1124GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Quertraverse rechts - 20463 (Art.-Nr. GEDA 20463)1130GEDA 20463GEDA Quertraverse rechts - 2046367,84 €  exkl. MwSt.

In den Warenkorb

GEDA Rahmenrohr Innen - 20465 (Art.-Nr. GEDA 20465)1140GEDA 20465GEDA Rahmenrohr Innen - 20465126,14 €  exkl. MwSt.

In den Warenkorb

1200-1014630auf Anfrage

+49 89 1499080

1201-1014564auf Anfrage

+49 89 1499080

GEDA Trittschwelle - 1019076 (Art.-Nr. GEDA 1019076)1202GEDA 1019076GEDA TRITTSCHWELLE - GED 1019076260,40 €  exkl. MwSt.

In den Warenkorb

GEDA Eckholm links - 1026461 (Art.-Nr. GEDA 1026461)1203GEDA 1026461GEDA ECKHOLM LINKS - GED 1026461266,70 €  exkl. MwSt.

In den Warenkorb

GEDA Eckholm rechts - 1026527 (Art.-Nr. GEDA 1026527)1204GEDA 1026527GEDA ECKHOLM RECHTS - GED 1026527266,70 €  exkl. MwSt.

In den Warenkorb

GEDA Flügeltür 1,45m - 39290 (Art.-Nr. GEDA 39290)1300GEDA 39290GEDA Flügeltür 1,45m - 392902.623,50 €  exkl. MwSt.

In den Warenkorb

GEDA Auffahrrampe und Schranke links - 32500 (Art.-Nr. GEDA 32500)2100GEDA 32500GEDA AUFFAHRRAMPE + SCHRANKE LINKS - GED 325001.895,00 €  exkl. MwSt.

In den Warenkorb

3400-41409auf Anfrage

+49 89 1499080

3910-1003957auf Anfrage

+49 89 1499080

3910-1003957auf Anfrage

+49 89 1499080

GEDA Abdeckblech - 23991G (Art.-Nr. GEDA 23991G)3930GEDA 23991GGEDA ABDECKBLECH - GED 23991G135,45 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckblech - 23991G (Art.-Nr. GEDA 23991G)3930GEDA 23991GGEDA ABDECKBLECH - GED 23991G135,45 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle 10 - 14 - 10159 (Art.-Nr. GEDA 10159)3931GEDA 10159GEDA Gummitülle 10 - 14 - 101595,51 €  exkl. MwSt.

In den Warenkorb

4300-50016auf Anfrage

+49 89 1499080

GEDA Abdeckblech - 1004627 (Art.-Nr. GEDA 1004627)4305GEDA 1004627GEDA ABDECKBLECH - GED 100462766,00 €  exkl. MwSt.

In den Warenkorb

4307-1018205auf Anfrage

+49 89 1499080
