1129318 A_1129314 RAMPE MIT SCHRANKE MECHANISCH LINKS

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET406DEGB202011 » 1129318 A_1129314 RAMPE MIT SCHRANKE MECHANISCH LINKS

Ersatzteilliste 1129318 A_1129314 RAMPE MIT SCHRANKE MECHANISCH LINKS

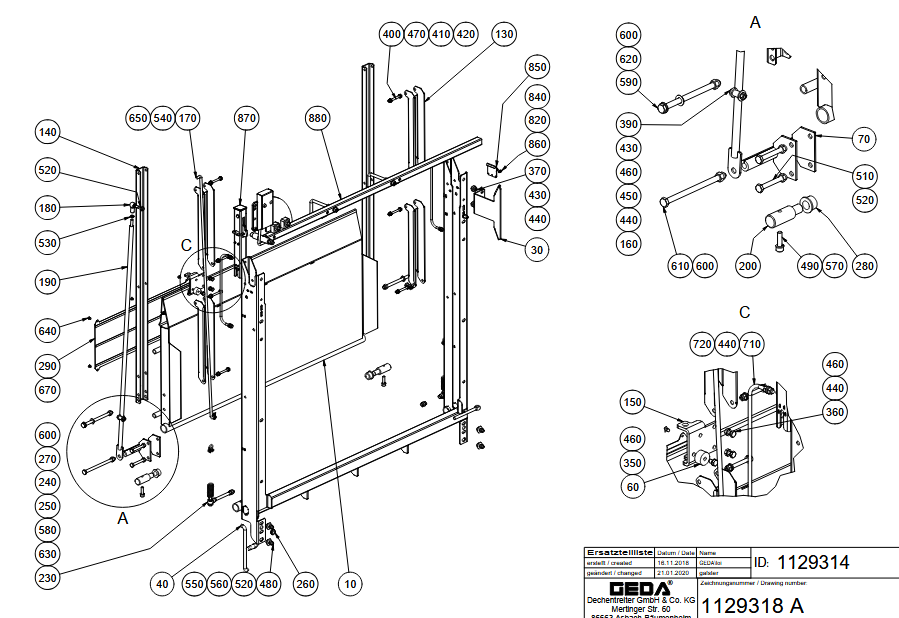

1129318 A_1129314 RAMPE MIT SCHRANKE MECHANISCH LINKS

Ersatzteillisten: ET406DEGB202011 | ET406DEGBFR202011 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1129318 a_1129314 rampe mit schranke mechanisch links130
370
30
160
70
280
200
150
350
60
170
140
180
190
290
270
240
250
230
40
10
260
400
410
420
430
440
450
460
470
430
440
390
490
440
440
460
460
360
480
540
520
530
580
590
510
520
570
520
550
560
600
630
600
600
620
610
640
640
650
650
670
670
710
710
720
720
820
820
840
840
850
850
870
870
880
880
860
860
FotoPos.Art-Nr.NamePreisKaufen
GEDA Auffahrrampe - 15136 (Art.-Nr. GEDA 15136)10GEDA 15136GEDA Auffahrrampe - 15136641,30 €  exkl. MwSt.

In den Warenkorb

GEDA Schrankenführung - 17187 (Art.-Nr. GEDA 17187)30GEDA 17187GEDA SCHRANKENFÜHRUNG - GED 1718739,60 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzschlauch - 15124 (Art.-Nr. GEDA 15124)40GEDA 15124GEDA Schutzschlauch - 151245,72 €  exkl. MwSt.

In den Warenkorb

GEDA Schließblech - 16385 (Art.-Nr. GEDA 16385)70GEDA 16385GEDA SCHLIEßBLECH - GED 1638567,65 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150)130GEDA 15150GEDA SCHERENBLECH - GED 1515043,45 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150) - Detailaufnahme140GEDA 15151GEDA ECKPFOSTEN - GED 1515166,55 €  exkl. MwSt.

In den Warenkorb

GEDA Haltestange - 17201 (Art.-Nr. GEDA 17201)170GEDA 17201GEDA Haltestange - 1720141,34 €  exkl. MwSt.

In den Warenkorb

GEDA Winkelgelenk - 16108 (Art.-Nr. GEDA 16108)180GEDA 16108GEDA WINKELGELENK - GED 1610817,16 €  exkl. MwSt.

In den Warenkorb

GEDA Klappenbetätigungshebel - 16097 (Art.-Nr. GEDA 16097)190GEDA 16097GEDA Klappenbetätigungshebel - 1609754,06 €  exkl. MwSt.

In den Warenkorb

GEDA Lagerbolzen - 18365 (Art.-Nr. GEDA 18365)200GEDA 18365GEDA LAGERBOLZEN - GED 1836520,02 €  exkl. MwSt.

In den Warenkorb

GEDA Feder - Z D4,0 Da24,0 L=242 - 49599 (Art.-Nr. GEDA 49599)250GEDA 49599GEDA FEDER-Z D4,0 Da24,0 L=242 - GED 4959927,50 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)260GEDA 05726GEDA GUMMITÜLLE - GED 057263,35 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 14x8mm - 50142 (Art.-Nr. GEDA 50142)270GEDA 50142GEDA BUCHSE D= 14X8 MM - GED 501424,19 €  exkl. MwSt.

In den Warenkorb

GEDA Trägerblech - 28595 (Art.-Nr. GEDA 28595)290GEDA 28595GEDA TRÄGERBLECH - GED 2859519,36 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 12 - 04542 (Art.-Nr. GEDA 04542)350GEDA 04542GEDA SKT-SCHRAUBE M8 X 12 - GED 045422,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)360GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)370GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058652,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)390GEDA 03556GEDA SKT-SCHRAUBE M8 X 35 - GED 035562,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 70 - 03755 (Art.-Nr. GEDA 03755)400GEDA 03755GEDA SKT-SCHRAUBE M8 X 70 - GED 037552,51 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 04623 (Art.-Nr. GEDA 04623)410GEDA 04623GEDA Scheibe 8,4 - 046234,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme420GEDA 03756GEDA SICH-MUTTER M8 - GED 037562,51 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)430GEDA 04047GEDA SCHEIBE 8 - GED 040472,51 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)430GEDA 04047GEDA SCHEIBE 8 - GED 040472,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05923 (Art.-Nr. GEDA 05923)450GEDA 05923GEDA SCHEIBE 8,4 - GED 059232,51 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)460GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)460GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)460GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)470GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 25 - 63916 (Art.-Nr. GEDA 63916)480GEDA 63916GEDA ZYL-SCHRAUBE M10 X 25 - GED 639162,51 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)490GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 80 - 15094 (Art.-Nr. GEDA 15094)510GEDA 15094GEDA Sechskantschraube M10 x 80 - 150944,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)520GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)520GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)520GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03186 (Art.-Nr. GEDA 03186)530GEDA 03186GEDA Sechskantmutter M10 - 031864,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)540GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)560GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)570GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 60 - 37081 (Art.-Nr. GEDA 37081)580GEDA 37081GEDA SKT-SCHRAUBE M12 X 60 - GED 370812,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 180 - 05629 (Art.-Nr. GEDA 05629)590GEDA 05629GEDA SKT-SCHRAUBE M12 X 180 - GED 056295,03 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)600GEDA 03430GEDA SICH-MUTTER M12 - GED 034302,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)600GEDA 03430GEDA SICH-MUTTER M12 - GED 034302,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)600GEDA 03430GEDA SICH-MUTTER M12 - GED 034302,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 190 - 22612 (Art.-Nr. GEDA 22612)610GEDA 22612GEDA SKT-SCHRAUBE M12 X 190 - GED 226125,03 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)620GEDA 03427GEDA SCHEIBE 13 - GED 034272,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03581 (Art.-Nr. GEDA 03581)630GEDA 03581GEDA SKT-MUTTER M12 - GED 035812,51 €  exkl. MwSt.

In den Warenkorb

640-640auf Anfrage

+49 89 1499080

650-650auf Anfrage

+49 89 1499080

670-670auf Anfrage

+49 89 1499080

710-710auf Anfrage

+49 89 1499080

720-720auf Anfrage

+49 89 1499080

820-820auf Anfrage

+49 89 1499080

840-840auf Anfrage

+49 89 1499080

850-850auf Anfrage

+49 89 1499080

860-860auf Anfrage

+49 89 1499080

870-870auf Anfrage

+49 89 1499080

880-880auf Anfrage

+49 89 1499080
