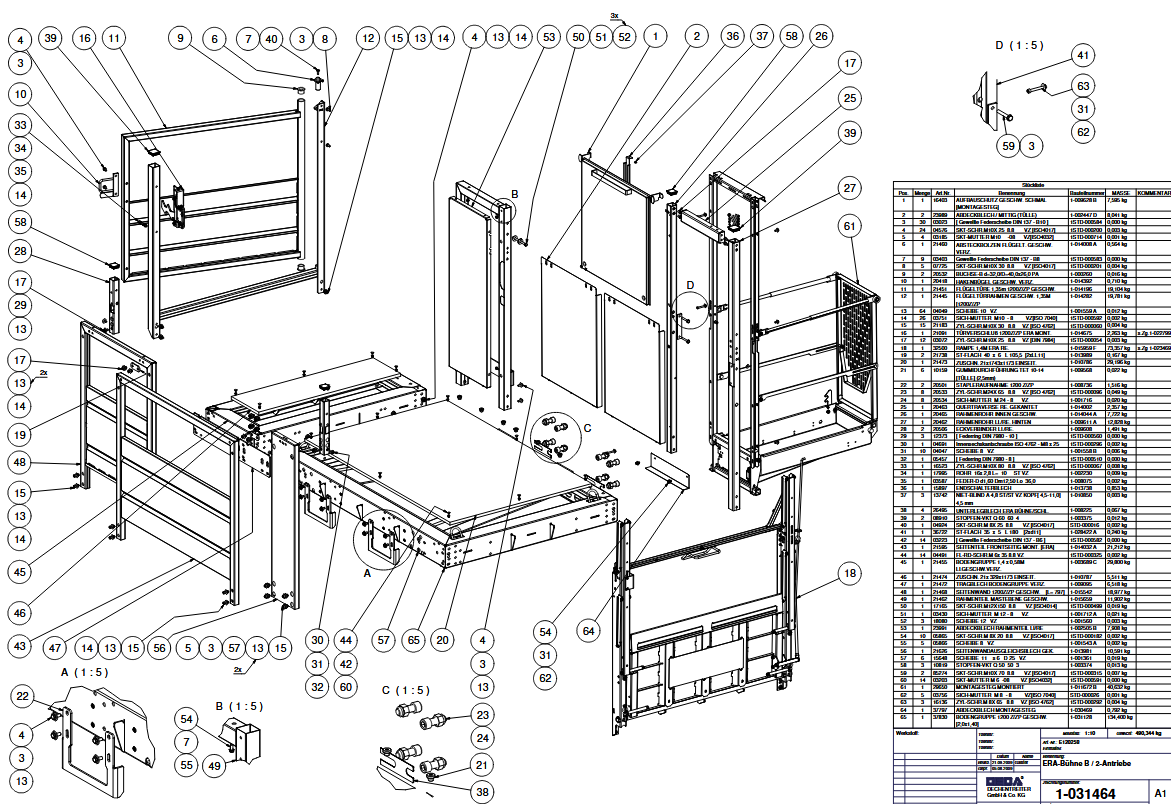

Ersatzteilliste 1-031464ERA-Bühne B / 2-Antriebe

1-031464ERA-Bühne B / 2-Antriebe

Ersatzteillisten: ET365DE200803 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau | Motor / Getriebe / Antrieb

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%
1-031464era-bühne b / 2-antriebe1
16403
2
23989
3
3
3
3
3
3
4
4
4
4
5
6
7
7
8
9
10
11
12
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
16
17
17
17
18
19
21
22
23
24
20
26
27
25
28
29
39
36
37
31
39
33
34
35
30
31
31
32
38
41
36722
40
48
43
45
46
47
44
42
49
59
58
50
51
52
53
58
56
57
57
54
54
55
62
63
61
60
62
64
65
37830
FotoPos.Art-Nr.NamePreisKaufen
1-16403auf Anfrage

+49 89 1499080

2-23989auf Anfrage

+49 89 1499080

GEDA Federscheibe B103GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Federscheibe B103GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Federscheibe B103GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Federscheibe B103GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Federscheibe B103GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Federscheibe B103GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

Geda GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)4GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)4GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)4GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)4GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)5GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Absteckbolzen - 21460 (Art.-Nr. GEDA 21460)6GEDA 21460GEDA Absteckbolzen - 2146058,30 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)7GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)7GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 30 - 07725 (Art.-Nr. GEDA 07725)8GEDA 07725GEDA Sechskantschraube M10 x 30 - 077254,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Buchse D= 40 x 26mm - 20532 (Art.-Nr. GEDA 20532)9GEDA 20532GEDA Buchse D= 40 x 26mm - 2053213,14 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Hakenbügel - 20418 (Art.-Nr. GEDA 20418)10GEDA 20418GEDA Hakenbügel - 2041868,90 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Flügeltüre - 21451 (Art.-Nr. GEDA 21451)11GEDA 21451GEDA Flügeltüre - 21451477,00 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Flügeltürrahmen geschweißt 1,35m - 21445 (Art.-Nr. GEDA 21445)12GEDA 21445GEDA Flügeltürrahmen geschweißt 1,35m - 21445704,90 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)13GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)13GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)13GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)13GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)13GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)13GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)13GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)13GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)13GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)14GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)14GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)14GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)14GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)14GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)14GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)15GEDA 21183GEDA Zylinderschraube M10 x 30 - 211834,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)15GEDA 21183GEDA Zylinderschraube M10 x 30 - 211834,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)15GEDA 21183GEDA Zylinderschraube M10 x 30 - 211834,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)15GEDA 21183GEDA Zylinderschraube M10 x 30 - 211834,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Türverschluß 1200 Z/ZP - 21091 (Art.-Nr. GEDA 21091)16GEDA 21091GEDA Türverschluß 1200 Z/ZP - 21091238,50 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 25 - 03072 (Art.-Nr. GEDA 03072)17GEDA 03072GEDA Zylinderschraube M10 x 25 - 030724,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 25 - 03072 (Art.-Nr. GEDA 03072)17GEDA 03072GEDA Zylinderschraube M10 x 25 - 030724,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 25 - 03072 (Art.-Nr. GEDA 03072)17GEDA 03072GEDA Zylinderschraube M10 x 25 - 030724,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Auffahrrampe und Schranke links - 32500 (Art.-Nr. GEDA 32500)18GEDA 32500GEDA Auffahrrampe und Schranke links - 325001.923,90 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Flach 40 x 6 L= 105,5 - 21738 (Art.-Nr. GEDA 21738)19GEDA 21738GEDA Flach 40 x 6 L= 105,5 - 2173819,29 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zuschnitt 1743 x 1173 x 21 - 21473 (Art.-Nr. GEDA 21473)20GEDA 21473GEDA Zuschnitt 1743 x 1173 x 21 - 21473294,68 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Gummitülle 10 - 14 - 10159 (Art.-Nr. GEDA 10159)21GEDA 10159GEDA Gummitülle 10 - 14 - 101595,51 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Stapleraufnahme 1200 Z/ZP - 20501 (Art.-Nr. GEDA 20501)22GEDA 20501GEDA Stapleraufnahme 1200 Z/ZP - 2050144,52 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M24 x 65 - 20533 (Art.-Nr. GEDA 20533)23GEDA 20533GEDA Zylinderschraube M24 x 65 - 205335,19 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M24 - 20534 (Art.-Nr. GEDA 20534)24GEDA 20534GEDA Sicherungsmutter M24 - 205344,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Quertraverse rechts - 20463 (Art.-Nr. GEDA 20463)25GEDA 20463GEDA Quertraverse rechts - 2046367,84 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Rahmenrohr Innen - 20465 (Art.-Nr. GEDA 20465)26GEDA 20465GEDA Rahmenrohr Innen - 20465126,14 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Rahmenrohr links / rechts hinten - 20462 (Art.-Nr. GEDA 20462)27GEDA 20462GEDA Rahmenrohr links / rechts hinten - 20462192,92 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Eckverbinder links / rechts - 20506 (Art.-Nr. GEDA 20506)28GEDA 20506GEDA Eckverbinder links / rechts - 2050653,00 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federring 10 - 12373 (Art.-Nr. GEDA 12373)29GEDA 12373GEDA Federring 10 - 123734,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M8 x 25 - 04691 (Art.-Nr. GEDA 04691)30GEDA 04691GEDA Zylinderschraube M8 x 25 - 046914,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)31GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)31GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)31GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federring 8 - 05457 (Art.-Nr. GEDA 05457)32GEDA 05457GEDA Federring 8 - 054574,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 80 - 16523 (Art.-Nr. GEDA 16523)33GEDA 16523GEDA Zylinderschraube M10 x 80 - 165234,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Stahlrohr 16x2,8 L= 10 - 17995 (Art.-Nr. GEDA 17995)34GEDA 17995GEDA Stahlrohr 16x2,8 L= 10 - 179955,30 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Druckfeder - 03587 (Art.-Nr. GEDA 03587)35GEDA 03587GEDA Druckfeder - 035874,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Endschalterblech - 15897 (Art.-Nr. GEDA 15897)36GEDA 15897GEDA Endschalterblech - 1589739,22 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Blindniete A 4,8 - 13742 (Art.-Nr. GEDA 13742)37GEDA 13742GEDA Blindniete A 4,8 - 137424,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Unterlegblech - 26495 (Art.-Nr. GEDA 26495)38GEDA 26495GEDA Unterlegblech - 264955,19 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Vierkantstopfen Q60604 - 08910 (Art.-Nr. GEDA 08910)39GEDA 08910GEDA Vierkantstopfen Q60604 - 089104,56 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Vierkantstopfen Q60604 - 08910 (Art.-Nr. GEDA 08910)39GEDA 08910GEDA Vierkantstopfen Q60604 - 089104,56 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)40GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

41-36722auf Anfrage

+49 89 1499080

Geda GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)42GEDA 03223GEDA Federscheibe B6 - 032234,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Seitenwand 1200 Z/ZP - 21595 (Art.-Nr. GEDA 21595)43GEDA 21595GEDA Seitenwand 1200 Z/ZP - 21595506,68 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Flachrundschraube M6 x 35 - 04491 (Art.-Nr. GEDA 04491)44GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Bodengruppe 1,4 x 0,58m links - 21455 (Art.-Nr. GEDA 21455)45GEDA 21455GEDA Bodengruppe 1,4 x 0,58m links - 21455810,90 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zuschnitt 1173 x 329 x 21 - 21474 (Art.-Nr. GEDA 21474)46GEDA 21474GEDA Zuschnitt 1173 x 329 x 21 - 2147473,14 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Tragblech Bodengruppe - 21472 (Art.-Nr. GEDA 21472)47GEDA 21472GEDA Tragblech Bodengruppe - 2147296,46 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Seitenwand - 21468 (Art.-Nr. GEDA 21468)48GEDA 21468GEDA Seitenwand - 21468449,44 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Rahmenteil Mastebene - 21462 (Art.-Nr. GEDA 21462)49GEDA 21462GEDA Rahmenteil Mastebene - 21462402,80 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 150 - 17165 (Art.-Nr. GEDA 17165)50GEDA 17165GEDA Sechskantschraube M12 x 150 - 171654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)51GEDA 03430GEDA Sicherungsmutter M12 - 034304,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)52GEDA 18080GEDA Scheibe 13 - 180804,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Abdeckblech - 23991 (Art.-Nr. GEDA 23991)53GEDA 23991GEDA Abdeckblech - 23991147,34 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)54GEDA 05865GEDA Sechskantschraube M8 x 20 - 058654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)54GEDA 05865GEDA Sechskantschraube M8 x 20 - 058654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)55GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Ausgleichsblech - 21626 (Art.-Nr. GEDA 21626)56GEDA 21626GEDA Ausgleichsblech - 21626206,70 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 11 - 15648 (Art.-Nr. GEDA 15648)57GEDA 15648GEDA Scheibe 11 - 156484,45 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 11 - 15648 (Art.-Nr. GEDA 15648)57GEDA 15648GEDA Scheibe 11 - 156484,45 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 70 - 85274 (Art.-Nr. GEDA 85274)59GEDA 85274GEDA Sechskantschraube M10 x 70 - 852744,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)60GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

Geda Montagesteg für Bühne für GEDA 300 Z/ZP (Art.-Nr. GEDA 29650)61GEDA 29650Montagesteg für Bühne für GEDA 300 Z/ZP1.525,00 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme62GEDA 03756GEDA Sicherungsmutter M8 - 037564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme62GEDA 03756GEDA Sicherungsmutter M8 - 037564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M8 x 65 - 16136 (Art.-Nr. GEDA 16136)63GEDA 16136GEDA Zylinderschraube M8 x 65 - 161364,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Abdeckblech Montagesteg - 37797 (Art.-Nr. GEDA 37797)64GEDA 37797GEDA Abdeckblech Montagesteg - 3779740,28 €  exkl. MwSt.

In den Warenkorb

65-37830auf Anfrage

+49 89 1499080
