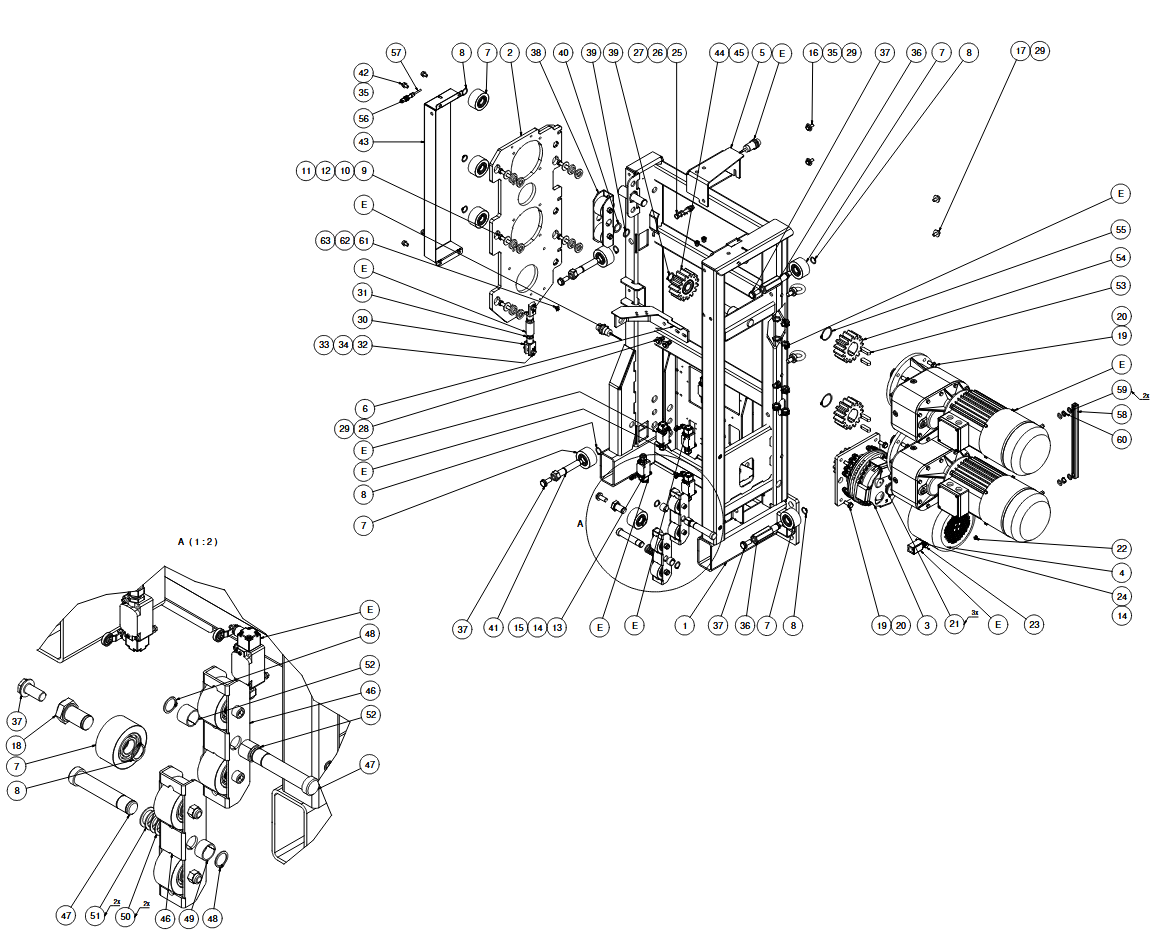

1-031363 SCHLITTEN ERA/2-ANTRIEBE

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET365DE200803 » 1-031363 SCHLITTEN ERA/2-ANTRIEBE

Ersatzteilliste 1-031363 SCHLITTEN ERA/2-ANTRIEBE

1-031363 SCHLITTEN ERA/2-ANTRIEBE

Ersatzteillisten: ET365DE200803 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Leiterteile | Motor / Getriebe / Antrieb

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%
1-031363 schlitten era/2-antriebe8
7
2
38
40
39
39
27
26
25
44
21567
45
5
16
35
29
37
36
7
8
7
9
55
54
53
20
19
59
58
22
4
24
14
23
21
3
20304
20
19
8
7
36
37
1
13
14
15
41
37
7
8
29
28
6
32
34
33
30
31
61
62
63
9
10
12
11
43
56
35
42
57
48
52
46
52
47
48
49
46
50
51
47
8
7
18
37
FotoPos.Art-Nr.NamePreisKaufen
-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

Geda GEDA Schlitten ERA und P12 - 26699E (Art.-Nr. GEDA 26699E)1GEDA 26699EGEDA Schlitten ERA und P12 - 26699E4.107,50 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Lagerplatte 2 - Antriebe - 26607G (Art.-Nr. GEDA 26607G)2GEDA 26607GGEDA Lagerplatte 2 - Antriebe - 26607G699,60 €  exkl. MwSt.

In den Warenkorb

3-20304 auf Anfrage

+49 89 1499080

Geda GEDA Lüfterhaube für Fangvorrichtung - 14726 (Art.-Nr. GEDA 14726)4GEDA 14726GEDA Lüfterhaube für Fangvorrichtung - 1472675,26 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Abschaltbock / Schleppkabel - 29635 (Art.-Nr. GEDA 29635)5GEDA 29635GEDA Abschaltbock / Schleppkabel - 2963587,98 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Endschalterhalter Maststoß - 26613 (Art.-Nr. GEDA 26613)6GEDA 26613GEDA Endschalterhalter Maststoß - 2661384,80 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 20 - 04454 (Art.-Nr. GEDA 04454)7GEDA 04454GEDA Zylinderschraube M10 x 20 - 044544,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Laufrolle Rolle 78x40 - 13060 (Art.-Nr. GEDA 13060)7GEDA 13060GEDA Laufrolle Rolle 78x40 - 1306052,47 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Laufrolle Rolle 78x40 - 13060 (Art.-Nr. GEDA 13060)7GEDA 13060GEDA Laufrolle Rolle 78x40 - 1306052,47 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Laufrolle Rolle 78x40 - 13060 (Art.-Nr. GEDA 13060)7GEDA 13060GEDA Laufrolle Rolle 78x40 - 1306052,47 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Laufrolle Rolle 78x40 - 13060 (Art.-Nr. GEDA 13060)7GEDA 13060GEDA Laufrolle Rolle 78x40 - 1306052,47 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Laufrolle Rolle 78x40 - 13060 (Art.-Nr. GEDA 13060)7GEDA 13060GEDA Laufrolle Rolle 78x40 - 1306052,47 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsring 25 x 1,2 - 05925 (Art.-Nr. GEDA 05925)8GEDA 05925GEDA Sicherungsring 25 x 1,2 - 059254,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 60 - 03760 (Art.-Nr. GEDA 03760)8GEDA 03760GEDA Sechskantschraube M12 x 60 - 037604,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsring 25 x 1,2 - 05925 (Art.-Nr. GEDA 05925)8GEDA 05925GEDA Sicherungsring 25 x 1,2 - 059254,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsring 25 x 1,2 - 05925 (Art.-Nr. GEDA 05925)8GEDA 05925GEDA Sicherungsring 25 x 1,2 - 059254,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsring 25 x 1,2 - 05925 (Art.-Nr. GEDA 05925)8GEDA 05925GEDA Sicherungsring 25 x 1,2 - 059254,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)9GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 60 - 03760 (Art.-Nr. GEDA 03760)9GEDA 03760GEDA Sechskantschraube M12 x 60 - 037604,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)10GEDA 18080GEDA Scheibe 13 - 180804,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Gleitlagerscheibe mit Ausschnitt - 26615 (Art.-Nr. GEDA 26615)11GEDA 26615GEDA Gleitlagerscheibe mit Ausschnitt - 2661522,79 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Gleitlagerscheibe - 29540 (Art.-Nr. GEDA 29540)12GEDA 29540GEDA Gleitlagerscheibe - 2954022,26 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M5 x 40 - 13895 (Art.-Nr. GEDA 13895)13GEDA 13895GEDA Zylinderschraube M5 x 40 - 138954,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B5 - 03179 (Art.-Nr. GEDA 03179)14GEDA 03179GEDA Federscheibe B5 - 031794,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B5 - 03179 (Art.-Nr. GEDA 03179)14GEDA 03179GEDA Federscheibe B5 - 031794,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M5 - 03178 (Art.-Nr. GEDA 03178)15GEDA 03178GEDA Sechskantmutter M5 - 031784,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)16GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Lagerbolzen SW 36 - 13767 (Art.-Nr. GEDA 13767)18GEDA 13767GEDA Lagerbolzen SW 36 - 1376750,35 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 30 - 04153 (Art.-Nr. GEDA 04153)19GEDA 04153GEDA Sechskantschraube M12 x 30 - 041534,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 30 - 04153 (Art.-Nr. GEDA 04153)19GEDA 04153GEDA Sechskantschraube M12 x 30 - 041534,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)20GEDA 03777GEDA Federscheibe B12 - 037774,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)20GEDA 03777GEDA Federscheibe B12 - 037774,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 9 - 15129 (Art.-Nr. GEDA 15129)21GEDA 15129GEDA Scheibe 9 - 151294,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme22GEDA 03756GEDA Sicherungsmutter M8 - 037564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Endschalterhebel - 20232 (Art.-Nr. GEDA 20232)23GEDA 20232GEDA Endschalterhebel - 2023212,51 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M5 x 35 - 06019 (Art.-Nr. GEDA 06019)24GEDA 06019GEDA Zylinderschraube M5 x 35 - 060194,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 90 - 03429 (Art.-Nr. GEDA 03429)25GEDA 03429GEDA Sechskantschraube M12 x 90 - 034294,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Druckfeder D18 x 70 - 20552 (Art.-Nr. GEDA 20552)26GEDA 20552GEDA Druckfeder D18 x 70 - 2055215,48 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)27GEDA 03430GEDA Sicherungsmutter M12 - 034304,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 30 - 07725 (Art.-Nr. GEDA 07725)28GEDA 07725GEDA Sechskantschraube M10 x 30 - 077254,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)29GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)29GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Gabelkopf G16 x 32 - 29061 (Art.-Nr. GEDA 29061)30GEDA 29061GEDA Gabelkopf G16 x 32 - 2906125,97 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M16 - 04486 (Art.-Nr. GEDA 04486)31GEDA 04486GEDA Sechskantmutter M16 - 044864,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Bolzen B 16 - 29093 (Art.-Nr. GEDA 29093)32GEDA 29093GEDA Bolzen B 16 - 2909320,56 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 16 - 21778 (Art.-Nr. GEDA 21778)33GEDA 21778GEDA Scheibe 16 - 217784,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Splint 4 x 25 - 06544 (Art.-Nr. GEDA 06544)34GEDA 06544GEDA Splint 4 x 25 - 065444,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B1035GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Federscheibe B1035GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

Geda GEDA Lagerbolzen M16 - 26614 (Art.-Nr. GEDA 26614)36GEDA 26614GEDA Lagerbolzen M16 - 2661463,60 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Lagerbolzen M16 - 26614 (Art.-Nr. GEDA 26614)36GEDA 26614GEDA Lagerbolzen M16 - 2661463,60 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M16 x 35 - 13647 (Art.-Nr. GEDA 13647)37GEDA 13647GEDA Sechskantschraube M16 x 35 - 136474,77 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M16 x 35 - 13647 (Art.-Nr. GEDA 13647)37GEDA 13647GEDA Sechskantschraube M16 x 35 - 136474,77 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M16 x 35 - 13647 (Art.-Nr. GEDA 13647)37GEDA 13647GEDA Sechskantschraube M16 x 35 - 136474,77 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M16 x 35 - 13647 (Art.-Nr. GEDA 13647)37GEDA 13647GEDA Sechskantschraube M16 x 35 - 136474,77 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Doppelrolle - 25281 (Art.-Nr. GEDA 25281)38GEDA 25281GEDA Doppelrolle - 25281129,32 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsring 30 x 1,5 - 03822 (Art.-Nr. GEDA 03822)39GEDA 03822GEDA Sicherungsring 30 x 1,5 - 038224,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsring 30 x 1,5 - 03822 (Art.-Nr. GEDA 03822)39GEDA 03822GEDA Sicherungsring 30 x 1,5 - 038224,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Pass-Scheibe 30 x 42 x 1 - 05970 (Art.-Nr. GEDA 05970)40GEDA 05970GEDA Pass-Scheibe 30 x 42 x 1 - 059704,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Lagerbolzen SW 36 - 20471 (Art.-Nr. GEDA 20471)41GEDA 20471GEDA Lagerbolzen SW 36 - 2047163,60 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 16 - 06056 (Art.-Nr. GEDA 06056)42GEDA 06056GEDA Zylinderschraube M10 x 16 - 060564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zahnradschutz - 26694G (Art.-Nr. GEDA 26694G)43GEDA 26694GGEDA Zahnradschutz - 26694G77,38 €  exkl. MwSt.

In den Warenkorb

44-21567auf Anfrage

+49 89 1499080

Geda GEDA Schrägkugellager 3206 2Rs - 21565 (Art.-Nr. GEDA 21565)45GEDA 21565GEDA Schrägkugellager 3206 2Rs - 2156520,56 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Doppelrolle breit - 24974 (Art.-Nr. GEDA 24974)46GEDA 24974GEDA Doppelrolle breit - 24974129,32 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Doppelrolle breit - 24974 (Art.-Nr. GEDA 24974)46GEDA 24974GEDA Doppelrolle breit - 24974129,32 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Lagerbolzen Doppelrolle - 26695 (Art.-Nr. GEDA 26695)47GEDA 26695GEDA Lagerbolzen Doppelrolle - 2669534,98 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Lagerbolzen Doppelrolle - 26695 (Art.-Nr. GEDA 26695)47GEDA 26695GEDA Lagerbolzen Doppelrolle - 2669534,98 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsring 24 x 1,2 - 03941 (Art.-Nr. GEDA 03941)48GEDA 03941GEDA Sicherungsring 24 x 1,2 - 039414,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsring 24 x 1,2 - 03941 (Art.-Nr. GEDA 03941)48GEDA 03941GEDA Sicherungsring 24 x 1,2 - 039414,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Stahlrohr 30x2 L= 17 - 26696 (Art.-Nr. GEDA 26696)49GEDA 26696GEDA Stahlrohr 30x2 L= 17 - 266968,90 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Pass-Scheibe 25 x 35 x 1 - 03938 (Art.-Nr. GEDA 03938)50GEDA 03938GEDA Pass-Scheibe 25 x 35 x 1 - 039384,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Pass-Scheibe 25 x 35 x 1,5 - 05458 (Art.-Nr. GEDA 05458)51GEDA 05458GEDA Pass-Scheibe 25 x 35 x 1,5 - 054584,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Stahlrohr 30x2 L= 22 - 26697 (Art.-Nr. GEDA 26697)52GEDA 26697GEDA Stahlrohr 30x2 L= 22 - 266979,12 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Stahlrohr 30x2 L= 22 - 26697 (Art.-Nr. GEDA 26697)52GEDA 26697GEDA Stahlrohr 30x2 L= 22 - 266979,12 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Passfeder 16 x 10 x 49 - 20317 (Art.-Nr. GEDA 20317)53GEDA 20317GEDA Passfeder 16 x 10 x 49 - 203177,10 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Ritzel Z 15 B= 50mm - 20318 (Art.-Nr. GEDA 20318)54GEDA 20318GEDA Ritzel Z 15 B= 50mm - 20318239,56 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsring 55 x 2,0 - 20319 (Art.-Nr. GEDA 20319)55GEDA 20319GEDA Sicherungsring 55 x 2,0 - 203194,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schottverschraubung - Schmier - 26137 (Art.-Nr. GEDA 26137)56GEDA 26137GEDA Schottverschraubung - Schmier - 2613710,39 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Stahlrohr 6x2 L= 6000 - 26139 (Art.-Nr. GEDA 26139)57GEDA 26139GEDA Stahlrohr 6x2 L= 6000 - 2613918,87 €  exkl. MwSt.

In den Warenkorb

Geda GEDA ST-Vierkant-Rohne 20x2 L=360 - 29548 (Art.-Nr. GEDA 29548)58GEDA 29548GEDA ST-Vierkant-Rohne 20x2 L=360 - 2954830,21 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)59GEDA 03427GEDA Scheibe 13 - 034274,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schelle 1 x 5 - 05858 (Art.-Nr. GEDA 05858)61GEDA 05858GEDA Schelle 1 x 5 - 058584,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M5 x 12 - 03177 (Art.-Nr. GEDA 03177)62GEDA 03177GEDA Zylinderschraube M5 x 12 - 031774,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federring 5 - 04866 (Art.-Nr. GEDA 04866)63GEDA 04866GEDA Federring 5 - 048664,24 €  exkl. MwSt.

In den Warenkorb

Weitere Explosionszeichnungen der Ersatzteilliste ET365DE200803 (GEDA 1200 Z/ZP)

GEDA-Etageneinrichtung „Comfort“ Mechanik ET 364 D

GEDA-Etageneinrichtung „Comfort“ Mechanik ET 364 D
1-014799 E ERA 1200ZZP A 2,0×1,4×1,1/1,8m [2 ANTRIEBE] Bühne

1-014799 E ERA 1200ZZP A 2,0×1,4×1,1/1,8m [2 ANTRIEBE] Bühne
1-031363 SCHLITTEN ERA/2-ANTRIEBE

1-031363 SCHLITTEN ERA/2-ANTRIEBE

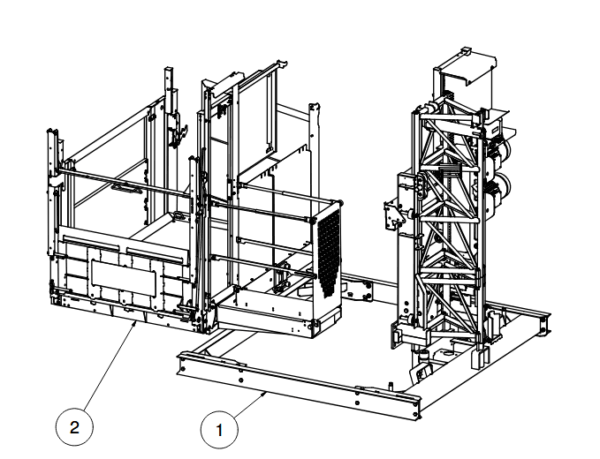

1-031402ERA 1200ZZP A 2,0×1,4×1,1/1,8m [2 ANTRIEBE]

1-031402ERA 1200ZZP A 2,0×1,4×1,1/1,8m [2 ANTRIEBE]

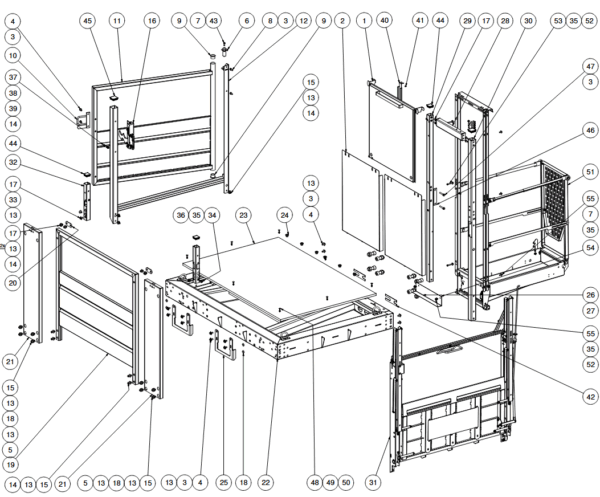

1-031464ERA-Bühne B / 2-Antriebe

1-031464ERA-Bühne B / 2-Antriebe

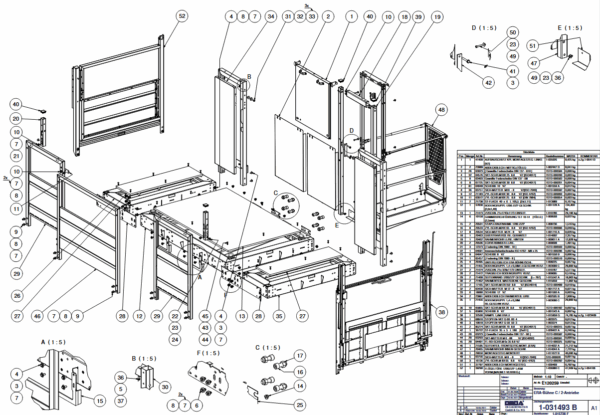

1-031493 B ERA-Bühne C / 2-Antriebe
