GEDA-Etageneinrichtung „Comfort“ Mechanik ET 364 D

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET365DE200803 » GEDA-Etageneinrichtung „Comfort“ Mechanik ET 364 D

Ersatzteilliste GEDA-Etageneinrichtung „Comfort“ Mechanik ET 364 D

GEDA-Etageneinrichtung „Comfort“ Mechanik ET 364 D

Ersatzteillisten: ET365DE200803 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%

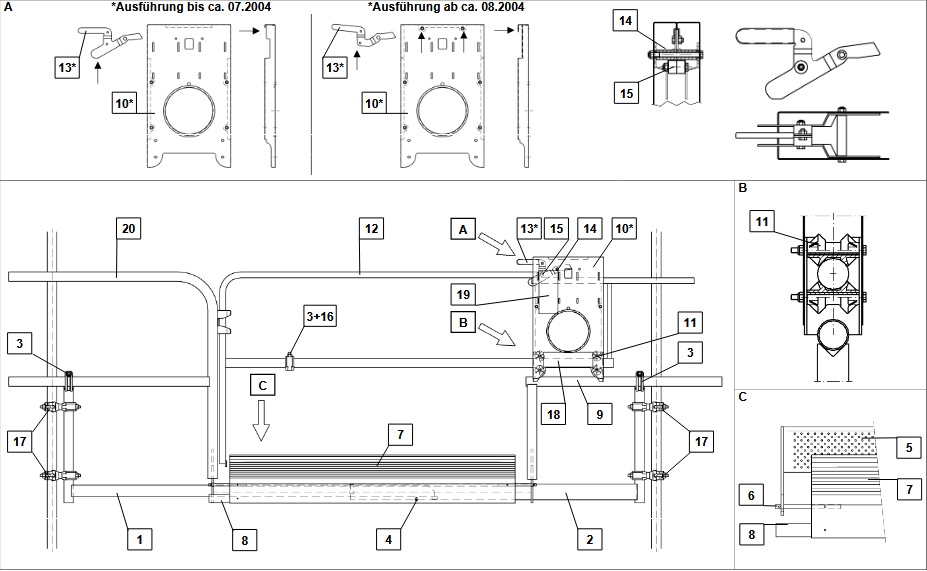

Geda-etageneinrichtung „comfort“ mechanik et 364 d1
2
3
3
3
3
3
3
3
3
4
4
5
6
21367
6
7
8
8
8
9
10
21377
10
10
10
10
21377
10
10
10
11
11
11
11
11
11
11
11
12
7
8
8
8
3
3
3
3
13
13
13
21379
13
21378
13
13
13
21378
13
21379
13
13
13
13
13
21379
13
21378
13
14
14
14
14
14
17
17
18
08296
19
20
16
10
10
10
10
21377
15
15
15
15
15
04192
15
04192
15
15
FotoPos.Art-Nr.NamePreisKaufen
GEDA Rohr - 21374 (Art.-Nr. GEDA 21374)GEDA 21374GEDA ROHR - GED 2137417,60 €  exkl. MwSt.

In den Warenkorb

GEDA Traversenrohr 60 x 60 - 21355 (Art.-Nr. GEDA 21355)1GEDA 21355GEDA Traversenrohr 60 x 60 - 21355167,48 €  exkl. MwSt.

In den Warenkorb

GEDA Traversenrohr 80 x 80 - 21360 (Art.-Nr. GEDA 21360)2GEDA 21360GEDA Traversenrohr 80 x 80 - 21360177,02 €  exkl. MwSt.

In den Warenkorb

GEDA Halbrundniet 8 x 40 - 04642 (Art.-Nr. GEDA 04642)3GEDA 04642GEDA HALBRUNDNIET 8 X 40 - GED 046423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Hammerkopfschraube M14 x 68 - 07329 (Art.-Nr. GEDA 07329)3GEDA 07329GEDA Hammerkopfschraube M14 x 68 - 073294,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M14 - 07214 (Art.-Nr. GEDA 07214)3GEDA 07214GEDA Sechskantmutter M14 - 072144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Hammerkopfschraube M14 x 68 - 07329 (Art.-Nr. GEDA 07329)3GEDA 07329GEDA Hammerkopfschraube M14 x 68 - 073294,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle 1 1 / 2- - 04838 (Art.-Nr. GEDA 04838)3GEDA 04838GEDA SCHELLE 1 1/2- - GED 048384,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle 1 1 / 2- - 04838 (Art.-Nr. GEDA 04838)3GEDA 04838GEDA SCHELLE 1 1/2- - GED 048384,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M14 - 07214 (Art.-Nr. GEDA 07214)3GEDA 07214GEDA Sechskantmutter M14 - 072144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle 1 1 / 2- - 04838 (Art.-Nr. GEDA 04838)3GEDA 04838GEDA SCHELLE 1 1/2- - GED 048384,00 €  exkl. MwSt.

In den Warenkorb

GEDA Halbrundniet 8 x 40 - 04642 (Art.-Nr. GEDA 04642)3GEDA 04642GEDA HALBRUNDNIET 8 X 40 - GED 046423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Halbrundniet 8 x 40 - 04642 (Art.-Nr. GEDA 04642)3GEDA 04642GEDA HALBRUNDNIET 8 X 40 - GED 046423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Hammerkopfschraube M14 x 68 - 07329 (Art.-Nr. GEDA 07329)3GEDA 07329GEDA Hammerkopfschraube M14 x 68 - 073294,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M14 - 07214 (Art.-Nr. GEDA 07214)3GEDA 07214GEDA Sechskantmutter M14 - 072144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme4GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 12 - 04542 (Art.-Nr. GEDA 04542)4GEDA 04542GEDA SKT-SCHRAUBE M8 X 12 - GED 045423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Übertrittsblech - 21370 (Art.-Nr. GEDA 21370)5GEDA 21370GEDA ÜBERTRITTSBLECH - GED 21370182,70 €  exkl. MwSt.

In den Warenkorb

6-21367auf Anfrage

+49 89 1499080

GEDA Splint 5 x 30 - 03738 (Art.-Nr. GEDA 03738)6GEDA 03738GEDA Splint 5 x 30 - 037384,24 €  exkl. MwSt.

In den Warenkorb

GEDA Bordbrett - 21365 (Art.-Nr. GEDA 21365)7GEDA 21365GEDA Bordbrett - 21365119,78 €  exkl. MwSt.

In den Warenkorb

GEDA Bordbrett - 21365 (Art.-Nr. GEDA 21365)7GEDA 21365GEDA Bordbrett - 21365119,78 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 20 - 04059 (Art.-Nr. GEDA 04059)8GEDA 04059GEDA Zylinderschraube M5 x 20 - 040594,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gegengewicht - 21366 (Art.-Nr. GEDA 21366)8GEDA 21366GEDA GEGENGEWICHT - GED 2136644,55 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 20 - 04059 (Art.-Nr. GEDA 04059)8GEDA 04059GEDA Zylinderschraube M5 x 20 - 040594,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 04175 (Art.-Nr. GEDA 04175)8GEDA 04175GEDA Sicherungsmutter M5 - 041754,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gegengewicht - 21366 (Art.-Nr. GEDA 21366)8GEDA 21366GEDA GEGENGEWICHT - GED 2136644,55 €  exkl. MwSt.

In den Warenkorb

GEDA Schiebetüraufnahme geschweißt VZ. - 21345 (Art.-Nr. GEDA 21345)9GEDA 21345GEDA Schiebetüraufnahme geschweißt VZ. - 21345154,76 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete M8 - 17236 (Art.-Nr. GEDA 17236)10GEDA 17236GEDA BLINDNIETE M 8 - GED 172363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 18 - 10585 (Art.-Nr. GEDA 10585)10GEDA 10585GEDA Zylinderschraube M8 x 18 - 105854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme10GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

10-21377auf Anfrage

+49 89 1499080

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme10GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete M8 - 17236 (Art.-Nr. GEDA 17236)10GEDA 17236GEDA BLINDNIETE M 8 - GED 172363,00 €  exkl. MwSt.

In den Warenkorb

10-21377auf Anfrage

+49 89 1499080

GEDA Zylinderschraube M8 x 18 - 10585 (Art.-Nr. GEDA 10585)10GEDA 10585GEDA Zylinderschraube M8 x 18 - 105854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme10GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 18 - 10585 (Art.-Nr. GEDA 10585)10GEDA 10585GEDA Zylinderschraube M8 x 18 - 105854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete M8 - 17236 (Art.-Nr. GEDA 17236)10GEDA 17236GEDA BLINDNIETE M 8 - GED 172363,00 €  exkl. MwSt.

In den Warenkorb

10-21377auf Anfrage

+49 89 1499080

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme11GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 14x2,8 L= 80 - 21376 (Art.-Nr. GEDA 21376)11GEDA 21376GEDA STAHLROHR 14X2,8 L= 80 - GED 213765,61 €  exkl. MwSt.

In den Warenkorb

GEDA Führungsrolle - 21373 (Art.-Nr. GEDA 21373)11GEDA 21373GEDA FÜHRUNGSROLLE - GED 213737,70 €  exkl. MwSt.

In den Warenkorb

GEDA Führungsrolle - 21373 (Art.-Nr. GEDA 21373)11GEDA 21373GEDA FÜHRUNGSROLLE - GED 213737,70 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 14x2,8 L= 80 - 21376 (Art.-Nr. GEDA 21376)11GEDA 21376GEDA STAHLROHR 14X2,8 L= 80 - GED 213765,61 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme11GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

Geda Umbausatz für Schiebetür (Art.-Nr. GEDA 21340)12GEDA 21340GEDA UMBAUS. SCHIEBETÜRE - GED 21340229,95 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitauchkappe - 21335 (Art.-Nr. GEDA 21335)13GEDA 21335GEDA Gummitauchkappe - 213354,24 €  exkl. MwSt.

In den Warenkorb

13-21378auf Anfrage

+49 89 1499080

13-21379auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)13GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme13GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme13GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)13GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

13-21379auf Anfrage

+49 89 1499080

13-21378auf Anfrage

+49 89 1499080

GEDA Gummitauchkappe - 21335 (Art.-Nr. GEDA 21335)13GEDA 21335GEDA Gummitauchkappe - 213354,24 €  exkl. MwSt.

In den Warenkorb

13-21378auf Anfrage

+49 89 1499080

GEDA Gummitauchkappe - 21335 (Art.-Nr. GEDA 21335)13GEDA 21335GEDA Gummitauchkappe - 213354,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)13GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

13-21379auf Anfrage

+49 89 1499080

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme13GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme14GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme14GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Rohr - 21374 (Art.-Nr. GEDA 21374)14GEDA 21374GEDA ROHR - GED 2137417,60 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 25x16mm - 21336 (Art.-Nr. GEDA 21336)15GEDA 21336GEDA Buchse D= 25x16mm - 213364,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme15GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 12x1,5 L= 34 - 21375 (Art.-Nr. GEDA 21375)15GEDA 21375GEDA STAHLROHR 12X1,5 L= 34 - GED 213758,25 €  exkl. MwSt.

In den Warenkorb

15-04192auf Anfrage

+49 89 1499080

GEDA Buchse D= 25x16mm - 21336 (Art.-Nr. GEDA 21336)15GEDA 21336GEDA Buchse D= 25x16mm - 213364,24 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 12x1,5 L= 34 - 21375 (Art.-Nr. GEDA 21375)15GEDA 21375GEDA STAHLROHR 12X1,5 L= 34 - GED 213758,25 €  exkl. MwSt.

In den Warenkorb

15-04192auf Anfrage

+49 89 1499080

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme15GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gerüstschelle unten 1 1 / 2 - - 21358 (Art.-Nr. GEDA 21358)16GEDA 21358GEDA Gerüstschelle unten 1 1 / 2 - - 213584,24 €  exkl. MwSt.

In den Warenkorb

GEDA Parallelkupplung - 21384 (Art.-Nr. GEDA 21384)17GEDA 21384GEDA PARALLELKUPPLUNG - GED 2138442,90 €  exkl. MwSt.

In den Warenkorb

GEDA Parallelkupplung - 21384 (Art.-Nr. GEDA 21384)17GEDA 21384GEDA PARALLELKUPPLUNG - GED 2138442,90 €  exkl. MwSt.

In den Warenkorb

18-08296auf Anfrage

+49 89 1499080

GEDA Schild -Kurzanleitung- - 21388 (Art.-Nr. GEDA 21388)19GEDA 21388GEDA SCHILD -KURZANLEITUNG- - GED 213884,00 €  exkl. MwSt.

In den Warenkorb

GEDA Geländer - 21350 (Art.-Nr. GEDA 21350)20GEDA 21350GEDA Geländer - 21350135,68 €  exkl. MwSt.

In den Warenkorb
