21500 00900 – 01349 Schlitten Teil A & B

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » Geräteversion 0 » ET353D200211 » 21500 00900 – 01349 Schlitten Teil A & B

Ersatzteilliste 21500 00900 – 01349 Schlitten Teil A & B

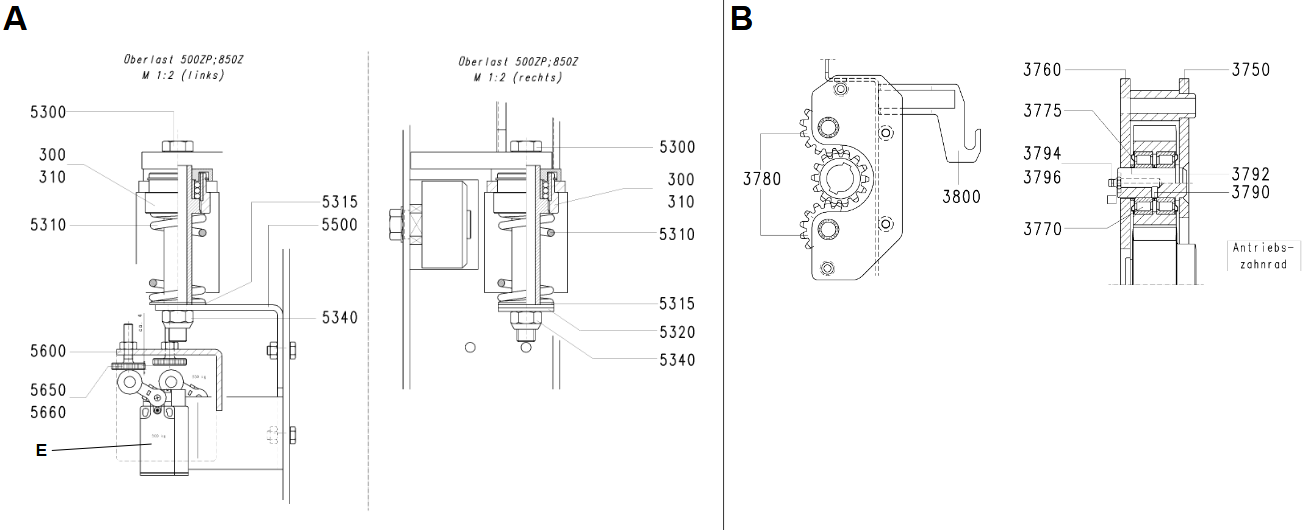

21500 00900 - 01349 Schlitten Teil A & B

Ersatzteillisten: ET353D200211 | GEDA | GEDA 500 Z/ZP | Geräteversion 0 | Transportbühnen

Baugruppen: Leiterteile

100%
21500 00900 - 01349 schlitten teil a & b5300
300
310
5310
5600
5650
5660
5315
5500
5340
E
Elektrik (beschrieben im Schaltplan)
5300
300
310
5310
5315
5320
5340
3780
3800
3760
3775
3794
3796
3770
3750
3792
3790
FotoPos.Art-Nr.NamePreisKaufen
GEDA Überlastführung oben - 21093 (Art.-Nr. GEDA 21093)300GEDA 21093GEDA Überlastführung oben - 21093119,78 €  exkl. MwSt.

In den Warenkorb

GEDA Überlastführung oben - 21093 (Art.-Nr. GEDA 21093)300GEDA 21093GEDA Überlastführung oben - 21093119,78 €  exkl. MwSt.

In den Warenkorb

GEDA Schwenkrahmenlager - 21100 (Art.-Nr. GEDA 21100)310GEDA 21100GEDA Schwenkrahmenlager - 2110043,46 €  exkl. MwSt.

In den Warenkorb

GEDA Schwenkrahmenlager - 21100 (Art.-Nr. GEDA 21100)310GEDA 21100GEDA Schwenkrahmenlager - 2110043,46 €  exkl. MwSt.

In den Warenkorb

GEDA Ritzellagerplatte rechts - 21520G (Art.-Nr. GEDA 21520G)3750GEDA 21520GGEDA Ritzellagerplatte rechts - 21520G193,98 €  exkl. MwSt.

In den Warenkorb

GEDA Ritzelgegenlagerplatte - 21522 (Art.-Nr. GEDA 21522)3760GEDA 21522GEDA Ritzelgegenlagerplatte - 2152255,65 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderrollenlager 25 / 52x15 - 21413 (Art.-Nr. GEDA 21413)3770GEDA 21413GEDA Zylinderrollenlager 25 / 52x15 - 2141330,21 €  exkl. MwSt.

In den Warenkorb

GEDA Lagerdichtring 25 / 47 / 2,5 - 21414 (Art.-Nr. GEDA 21414)3775GEDA 21414GEDA Lagerdichtring 25 / 47 / 2,5 - 214148,59 €  exkl. MwSt.

In den Warenkorb

GEDA Ritzel Z 14 B= 36mm - 21526 (Art.-Nr. GEDA 21526)3780GEDA 21526GEDA Ritzel Z 14 B= 36mm - 21526199,28 €  exkl. MwSt.

In den Warenkorb

GEDA Distanzring - 21415 (Art.-Nr. GEDA 21415)3790GEDA 21415GEDA Distanzring - 2141511,87 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 30x2 L= 3,5 - 21420 (Art.-Nr. GEDA 21420)3792GEDA 21420GEDA Stahlrohr 30x2 L= 3,5 - 214206,47 €  exkl. MwSt.

In den Warenkorb

GEDA Schmiernippel A 8 x 1 - 03360 (Art.-Nr. GEDA 03360)3794GEDA 03360GEDA Schmiernippel A 8 x 1 - 033604,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schmiernippelkappe - 10596 (Art.-Nr. GEDA 10596)3796GEDA 10596GEDA Schmiernippelkappe - 105964,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zahnradschutz - 21533G (Art.-Nr. GEDA 21533G) - Detailaufnahme3800GEDA 21533GGEDA ZAHNRADSCHUTZ - GED 21533G159,60 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M16 x 170 - 18434 (Art.-Nr. GEDA 18434)5300GEDA 18434GEDA Zylinderschraube M16 x 170 - 1843412,10 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M16 x 170 - 18434 (Art.-Nr. GEDA 18434)5300GEDA 18434GEDA Zylinderschraube M16 x 170 - 1843412,10 €  exkl. MwSt.

In den Warenkorb

GEDA Werkzeugfeder D50 - 14851 (Art.-Nr. GEDA 14851)5310GEDA 14851GEDA Werkzeugfeder D50 - 1485199,00 €  exkl. MwSt.

In den Warenkorb

GEDA Werkzeugfeder D50 - 14851 (Art.-Nr. GEDA 14851)5310GEDA 14851GEDA Werkzeugfeder D50 - 1485199,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 25,5 - 15320 (Art.-Nr. GEDA 15320)5315GEDA 15320GEDA Scheibe 25,5 - 153205,94 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 25,5 - 15320 (Art.-Nr. GEDA 15320)5315GEDA 15320GEDA Scheibe 25,5 - 153205,94 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06248 (Art.-Nr. GEDA 06248)5320GEDA 06248GEDA SCHEIBE 17 - GED 062483,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)5340GEDA 06536GEDA SICH-MUTTER M16 - GED 065363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)5340GEDA 06536GEDA SICH-MUTTER M16 - GED 065363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Überlastlagerplatte - 21138 (Art.-Nr. GEDA 21138)5500GEDA 21138GEDA ÜBERLASTLAGERPLATTE - GED 2113844,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltplatte - 21105 (Art.-Nr. GEDA 21105)5600GEDA 21105GEDA SCHALTPLATTE - GED 2110545,10 €  exkl. MwSt.

In den Warenkorb

GEDA Rändelschraube M8 x 35 - 21561 (Art.-Nr. GEDA 21561)5650GEDA 21561GEDA RÄNDELSCHRAUBE M8 X 35 - GED 215617,48 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)5660GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

E-Elektrik (beschrieben im Schaltplan) auf Anfrage

+49 89 1499080

Weitere Explosionszeichnungen der Ersatzteilliste ET353D200211 (Geräteversion 0)

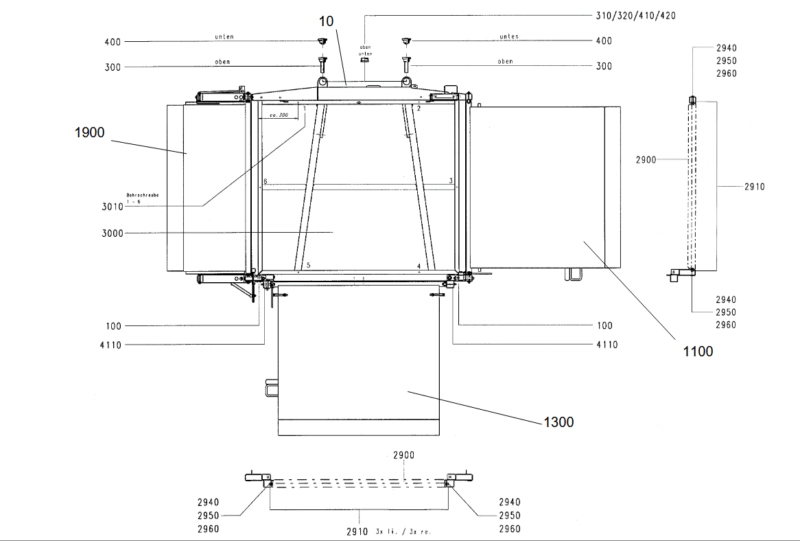

GEDA 500 Z/ZP Mechanik ET 353 E Mast
