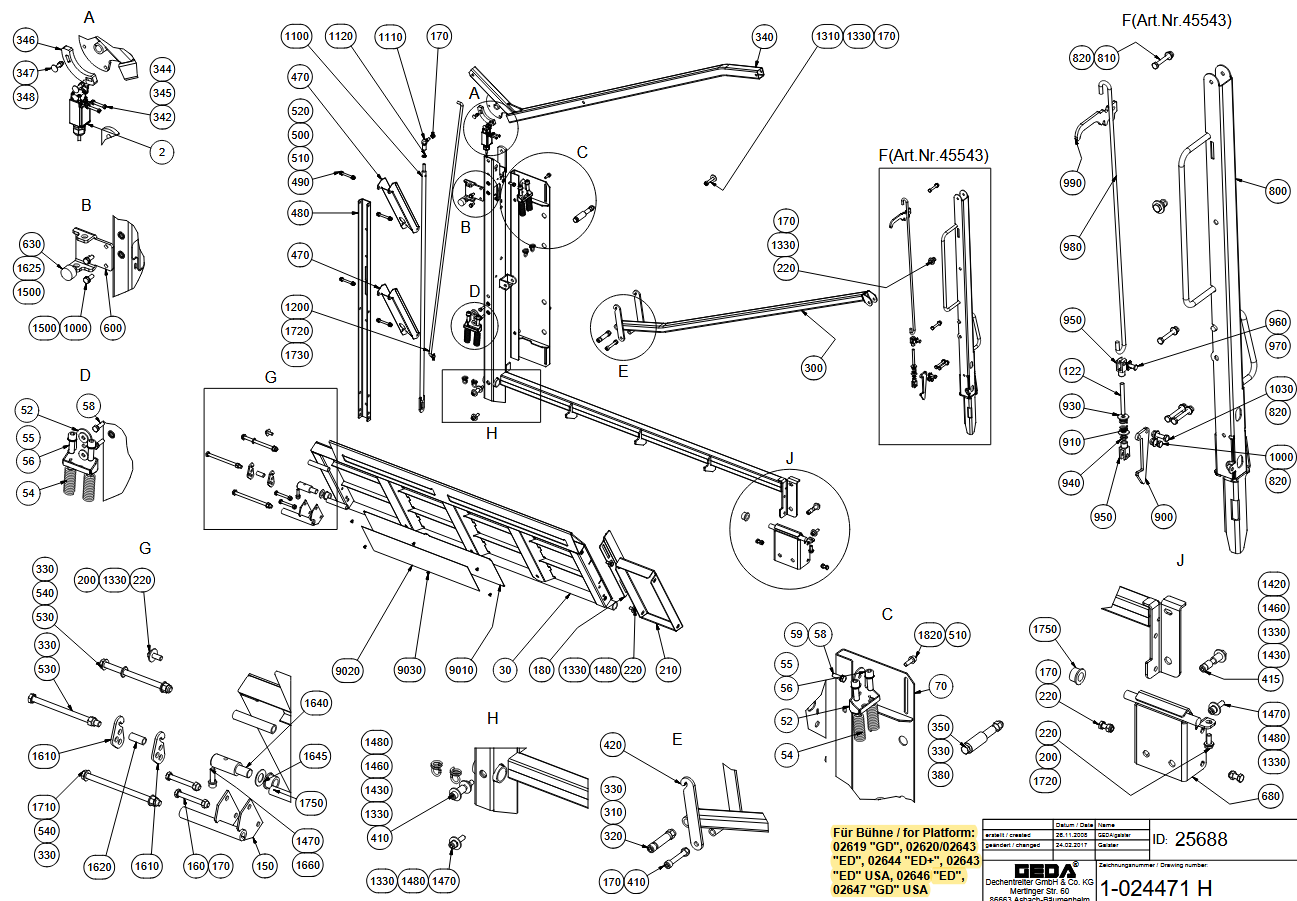

1-024471 H_25688 DOPPELRAMPE RECHTS

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET325DEGBRU201908 » 1-024471 H_25688 DOPPELRAMPE RECHTS

Ersatzteilliste 1-024471 H_25688 DOPPELRAMPE RECHTS

1-024471 H_25688 DOPPELRAMPE RECHTS

Ersatzteillisten: ET325DEGBRU201908 | ET412DEGB202010 | ET412DEGB202106 | ET412DEGB202202 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | GEDA 3700 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1-024471 h_25688 doppelrampe rechts346
347
348
344
345
342
2
630
1625
1500
1500
1000
600
58
52
55
56
54
220
1330
200
330
540
530
330
530
1610
1710
540
330
1620
1610
160
170
150
1660
1470
1750
1645
1640
9020
9030
9010
30
180
1330
1480
220
210
1480
1460
1430
1330
410
1330
1480
1470
420
330
310
320
170
410
58
59
55
56
52
54
1820
510
70
350
330
380
1750
170
220
220
200
1720
1420
1460
1330
1430
415
1470
1480
1330
680
1100
470
520
500
510
490
480
470
1200
1720
1730
300
220
1330
170
170
1330
1310
340
170
1110
1120
820
810
800
960
970
1030
820
1000
820
900
950
940
910
930
122
950
980
990
FotoPos.Art-Nr.NamePreisKaufen
GEDA Endschalter E 101 - 01 - EI - 24343 (Art.-Nr. GEDA 24343)2GEDA 24343GEDA ENDSCHALTER 1Ö/1S - GED 2434355,55 €  exkl. MwSt.

In den Warenkorb

GEDA Auffahrrampe - 26300E (Art.-Nr. GEDA 26300E)30GEDA 26300EGEDA AUFFAHRRAMPE - GED 26300E860,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federeinhängung - 1080283 (Art.-Nr. GEDA 1080283)52GEDA 1080283GEDA FEDEREINHÄNGUNG - GED 108028347,85 €  exkl. MwSt.

In den Warenkorb

GEDA Federeinhängung - 1080283 (Art.-Nr. GEDA 1080283)52GEDA 1080283GEDA FEDEREINHÄNGUNG - GED 108028347,85 €  exkl. MwSt.

In den Warenkorb

GEDA Feder - Z D4,0 Da24,0 L=242 - 49599 (Art.-Nr. GEDA 49599)54GEDA 49599GEDA FEDER-Z D4,0 Da24,0 L=242 - GED 4959927,50 €  exkl. MwSt.

In den Warenkorb

GEDA Feder - Z D4,0 Da24,0 L=242 - 49599 (Art.-Nr. GEDA 49599)54GEDA 49599GEDA FEDER-Z D4,0 Da24,0 L=242 - GED 4959927,50 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 12 Nord-Lock - 19579 (Art.-Nr. GEDA 19579)55GEDA 19579GEDA Scheibe 12 Nord-Lock - 195794,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 12 Nord-Lock - 19579 (Art.-Nr. GEDA 19579)55GEDA 19579GEDA Scheibe 12 Nord-Lock - 195794,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 35 - 27867 (Art.-Nr. GEDA 27867)56GEDA 27867GEDA ZYL-SCHRAUBE M12 X 35 - GED 278672,51 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 35 - 27867 (Art.-Nr. GEDA 27867)56GEDA 27867GEDA ZYL-SCHRAUBE M12 X 35 - GED 278672,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)58GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)58GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 Nord-Lock - 86222 (Art.-Nr. GEDA 86222)59GEDA 86222GEDA SCHEIBE 8 NORD-LOCK - GED 862222,51 €  exkl. MwSt.

In den Warenkorb

GEDA Eckanschlussblech - 25684 (Art.-Nr. GEDA 25684)70GEDA 25684GEDA ECKANSCHLUSSBLECH - GED 25684142,80 €  exkl. MwSt.

In den Warenkorb

GEDA Gewindestift M8 x 80 - 63310 (Art.-Nr. GEDA 63310)122GEDA 63310GEDA GEWINDESTIFT M 8 X 80 - GED 633109,46 €  exkl. MwSt.

In den Warenkorb

GEDA Schließblech - 16385 (Art.-Nr. GEDA 16385)150GEDA 16385GEDA SCHLIEßBLECH - GED 1638567,65 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 80 - 15094 (Art.-Nr. GEDA 15094)160GEDA 15094GEDA Sechskantschraube M10 x 80 - 150944,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)170GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)170GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)170GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)170GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)170GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)170GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Seitenblech - 18927 (Art.-Nr. GEDA 18927)180GEDA 18927GEDA Seitenblech - 1892736,04 €  exkl. MwSt.

In den Warenkorb

GEDA Rampenverbindung - 18944 (Art.-Nr. GEDA 18944)210GEDA 18944GEDA Rampenverbindung - 1894489,04 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)220GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)220GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)220GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)220GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)220GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Mittelstrebe Doppelrampe - 25679 (Art.-Nr. GEDA 25679)300GEDA 25679GEDA MITTELSTREBE DOPPELRAMPE - GED 25679238,35 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 17x2 L= 47 - 25687 (Art.-Nr. GEDA 25687)310GEDA 25687GEDA STAHLROHR 17X2 L= 47 - GED 2568710,78 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 75 - 03455 (Art.-Nr. GEDA 03455)320GEDA 03455GEDA ZYL-SCHRAUBE M12 X 75 - GED 034552,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)330GEDA 03430GEDA SICH-MUTTER M12 - GED 034302,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)330GEDA 03430GEDA SICH-MUTTER M12 - GED 034302,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)330GEDA 03430GEDA SICH-MUTTER M12 - GED 034302,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)330GEDA 03430GEDA SICH-MUTTER M12 - GED 034302,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)330GEDA 03430GEDA SICH-MUTTER M12 - GED 034302,51 €  exkl. MwSt.

In den Warenkorb

GEDA Schranke links / rechts - 48192 (Art.-Nr. GEDA 48192)340GEDA 48192GEDA SCHRANKE LINKS/RECHTS - GED 48192310,80 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 35 - 06019 (Art.-Nr. GEDA 06019)342GEDA 06019GEDA ZYL-SCHRAUBE M5 X 35 - GED 060192,51 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 5,3 - 04974 (Art.-Nr. GEDA 04974)344GEDA 04974GEDA SCHEIBE 5,3 - GED 049742,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M5 - 03178 (Art.-Nr. GEDA 03178)345GEDA 03178GEDA SKT-MUTTER M5 - GED 031782,51 €  exkl. MwSt.

In den Warenkorb

GEDA Anfahrkurve - 50687 (Art.-Nr. GEDA 50687)346GEDA 50687GEDA ANFAHRKURVE - GED 5068726,95 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 30 - 03546 (Art.-Nr. GEDA 03546)347GEDA 03546GEDA Flachrundschraube M6 x 30 - 035464,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)348GEDA 06864GEDA SICH-MUTTER M6 - GED 068642,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 130 - 13615 (Art.-Nr. GEDA 13615)350GEDA 13615GEDA Sechskantschraube M12 x 130 - 136154,24 €  exkl. MwSt.

In den Warenkorb

GEDA Lagerbuchse - 48194 (Art.-Nr. GEDA 48194)380GEDA 48194GEDA LAGERBUCHSE - GED 4819436,30 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 65 - 05161 (Art.-Nr. GEDA 05161)410GEDA 05161GEDA ZYL-SCHRAUBE M10 X 65 - GED 051612,51 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 65 - 05161 (Art.-Nr. GEDA 05161)410GEDA 05161GEDA ZYL-SCHRAUBE M10 X 65 - GED 051612,51 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 70 - 17659 (Art.-Nr. GEDA 17659)415GEDA 17659GEDA Zylinderschraube M10 x 70 - 176594,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zugfederlasche - 18942 (Art.-Nr. GEDA 18942)420GEDA 18942GEDA Zugfederlasche - 1894213,14 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150)470GEDA 15150GEDA SCHERENBLECH - GED 1515043,45 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 70 - 03755 (Art.-Nr. GEDA 03755)490GEDA 03755GEDA SKT-SCHRAUBE M8 X 70 - GED 037552,51 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 04623 (Art.-Nr. GEDA 04623)500GEDA 04623GEDA Scheibe 8,4 - 046234,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)510GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)510GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme520GEDA 03756GEDA SICH-MUTTER M8 - GED 037562,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 180 - 05629 (Art.-Nr. GEDA 05629)530GEDA 05629GEDA SKT-SCHRAUBE M12 X 180 - GED 056295,03 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 180 - 05629 (Art.-Nr. GEDA 05629)530GEDA 05629GEDA SKT-SCHRAUBE M12 X 180 - GED 056295,03 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)540GEDA 03427GEDA SCHEIBE 13 - GED 034272,51 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)540GEDA 03427GEDA SCHEIBE 13 - GED 034272,51 €  exkl. MwSt.

In den Warenkorb

GEDA Rampenbegrenzung - 17193 (Art.-Nr. GEDA 17193)600GEDA 17193GEDA RAMPENBEGRENZUNG - GED 1719324,20 €  exkl. MwSt.

In den Warenkorb

GEDA Rampenkonsole - 18936 (Art.-Nr. GEDA 18936)680GEDA 18936GEDA Rampenkonsole - 18936153,70 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenpfosten rechts - 37620 (Art.-Nr. GEDA 37620)800GEDA 37620GEDA SCHERENPFOSTEN RECHTS - GED 37620221,55 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 60 - 04044 (Art.-Nr. GEDA 04044)810GEDA 04044GEDA Sechskantschraube M8 x 60 - 040444,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)820GEDA 17388GEDA SKT-MUTTER M8 - GED 173882,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)820GEDA 17388GEDA SKT-MUTTER M8 - GED 173882,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)820GEDA 17388GEDA SKT-MUTTER M8 - GED 173882,51 €  exkl. MwSt.

In den Warenkorb

GEDA Hakenverriegelung - 22584 (Art.-Nr. GEDA 22584)900GEDA 22584GEDA HAKENVERRIEGELUNG - GED 2258422,00 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 04283 (Art.-Nr. GEDA 04283)910GEDA 04283GEDA DRUCKFEDER - GED 042834,19 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)930GEDA 04047GEDA SCHEIBE 8 - GED 040472,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 07194 (Art.-Nr. GEDA 07194)940GEDA 07194GEDA SKT-MUTTER M8 - GED 071942,51 €  exkl. MwSt.

In den Warenkorb

GEDA Gabelkopf G 8 x 16 - 07866 (Art.-Nr. GEDA 07866)950GEDA 07866GEDA GABELKOPF G 8 X 16 - GED 078665,61 €  exkl. MwSt.

In den Warenkorb

GEDA Gabelkopf G 8 x 16 - 07866 (Art.-Nr. GEDA 07866)950GEDA 07866GEDA GABELKOPF G 8 X 16 - GED 078665,61 €  exkl. MwSt.

In den Warenkorb

GEDA Bolzen - 05796 (Art.-Nr. GEDA 05796)960GEDA 05796GEDA BOLZEN - GED 057963,35 €  exkl. MwSt.

In den Warenkorb

GEDA Sl-Sicherung 8 – 05739 (Art.-Nr. GEDA 05739)970GEDA 05739GEDA SL-SICHERUNG 8 - GED 057393,35 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltstange - 18941 (Art.-Nr. GEDA 18941)980GEDA 18941GEDA SCHALTSTANGE - GED 1894124,20 €  exkl. MwSt.

In den Warenkorb

GEDA Entriegelungshebel - 18940 (Art.-Nr. GEDA 18940)990GEDA 18940GEDA Entriegelungshebel - 1894015,90 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)1000GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058652,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)1000GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058652,51 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)1030GEDA 03556GEDA SKT-SCHRAUBE M8 X 35 - GED 035562,51 €  exkl. MwSt.

In den Warenkorb

GEDA Betätigungsstange - 18931 (Art.-Nr. GEDA 18931)1100GEDA 18931GEDA Betätigungsstange - 1893163,60 €  exkl. MwSt.

In den Warenkorb

GEDA Winkelgelenk - 16108 (Art.-Nr. GEDA 16108)1110GEDA 16108GEDA WINKELGELENK - GED 1610817,16 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03186 (Art.-Nr. GEDA 03186)1120GEDA 03186GEDA Sechskantmutter M10 - 031864,24 €  exkl. MwSt.

In den Warenkorb

GEDA Haltestange - 17201 (Art.-Nr. GEDA 17201)1200GEDA 17201GEDA Haltestange - 1720141,34 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 60 - 04051 (Art.-Nr. GEDA 04051)1310GEDA 04051GEDA SKT-SCHRAUBE M10 X 60 - GED 040512,51 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)1330GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)1330GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)1330GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)1330GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)1330GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)1330GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)1330GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)1330GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 16x2,8 L= 18 - 11162 (Art.-Nr. GEDA 11162)1420GEDA 11162GEDA STAHLROHR 16X2,8 L= 18 - GED 111627,81 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 16x2,8 L= 23 - 17188 (Art.-Nr. GEDA 17188)1430GEDA 17188GEDA STAHLROHR 16X2,8 L= 23 - GED 171887,15 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)1460GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)1460GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)1470GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)1470GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)1470GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federring 10 - 12373 (Art.-Nr. GEDA 12373)1480GEDA 12373GEDA FEDERRING 10 - GED 123732,51 €  exkl. MwSt.

In den Warenkorb

GEDA Federring 10 - 12373 (Art.-Nr. GEDA 12373)1480GEDA 12373GEDA FEDERRING 10 - GED 123732,51 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)1500GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)1500GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zugfederlasche - 18311 (Art.-Nr. GEDA 18311)1610GEDA 18311GEDA ZUGFEDERLASCHE - GED 183119,35 €  exkl. MwSt.

In den Warenkorb

GEDA Zugfederlasche - 18311 (Art.-Nr. GEDA 18311)1610GEDA 18311GEDA ZUGFEDERLASCHE - GED 183119,35 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 16x1,8 L= 36 - 17444 (Art.-Nr. GEDA 17444)1620GEDA 17444GEDA Stahlrohr 16x1,8 L= 36 - 174446,47 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 12 - 04542 (Art.-Nr. GEDA 04542)1625GEDA 04542GEDA SKT-SCHRAUBE M8 X 12 - GED 045422,51 €  exkl. MwSt.

In den Warenkorb

GEDA Lagerbolzen - 1136894 (Art.-Nr. GEDA 1136894)1640GEDA 1136894GEDA Lagerbolzen - 113689447,70 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 20 - 1134490 (Art.-Nr. GEDA 1134490)1645GEDA 1134490GEDA Scheibe 20 - 11344904,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)1660GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 200 - 09240 (Art.-Nr. GEDA 09240)1710GEDA 09240GEDA SKT-SCHRAUBE M12 X 200 - GED 092405,72 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)1720GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)1720GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Splint 3,2 x 20 - 03170 (Art.-Nr. GEDA 03170)1730GEDA 03170GEDA Splint 3,2 x 20 - 031704,24 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 30x17mm - 11896 (Art.-Nr. GEDA 11896)1750GEDA 11896GEDA BUCHSE D= 30X17 MM - GED 118967,92 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 30x17mm - 11896 (Art.-Nr. GEDA 11896)1750GEDA 11896GEDA BUCHSE D= 30X17 MM - GED 118967,92 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 25 - 04691 (Art.-Nr. GEDA 04691)1820GEDA 04691GEDA ZYL-SCHRAUBE M8 X 25 - GED 046912,51 €  exkl. MwSt.

In den Warenkorb

GEDA Schildträgerblech - 28642 (Art.-Nr. GEDA 28642)9010GEDA 28642GEDA SCHILDTRÄGERBLECH - GED 2864222,22 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original- - 28594 (Art.-Nr. GEDA 28594)9020GEDA 28594GEDA SCHILD -GEDA ORIGINAL- - GED 2859414,74 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 4,0 - 27084 (Art.-Nr. GEDA 27084)9030GEDA 27084GEDA BLINDNIETE A 4,0 - GED 270842,51 €  exkl. MwSt.

In den Warenkorb

Weitere Explosionszeichnungen der Ersatzteilliste ET325DEGBRU201908 (GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP)

1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M

1018723_02623 BÜHNE „BLL“ 1,45 X 4,95M
1042261_02620_02646 (USA) BÜHNE „ED“ 2,9 X 1,65M

1042261_02620_02646 (USA) BÜHNE „ED“ 2,9 X 1,65M
1042087_02616 BÜHNE „G“ 4,35 X 1,65M

1042087_02616 BÜHNE „G“ 4,35 X 1,65M
1041818_02615 BÜHNE „F“ 4,35 X 1,65M

1041818_02615 BÜHNE „F“ 4,35 X 1,65M
1042249_02613 BÜHNE „D“ 2,9 X 1,65M

1042249_02613 BÜHNE „D“ 2,9 X 1,65M
1018675_02623 BÜHNE „BLL“ 1,45 X 4,95M

1018675_02623 BÜHNE „BLL“ 1,45 X 4,95M
1018598_02622 BÜHNE „BL“ 1,45 X 4,15M

1018598_02622 BÜHNE „BL“ 1,45 X 4,15M
1018776_02611_02611S_02611Z BÜHNE „B“ 1,45 X 3,30M

1018776_02611_02611S_02611Z BÜHNE „B“ 1,45 X 3,30M
1107359 A_1106139 RAMPE E-ZYLINDER 2,82X0,6

1107359 A_1106139 RAMPE E-ZYLINDER 2,82X0,6

Weitere Explosionszeichnungen der Ersatzteilliste ET412DEGB202010 (GEDA 3700 Z/ZP)

1066350 C_1009728_62910 SCHLITTEN RECHTS

1066350 C_1009728_62910 SCHLITTEN RECHTS
1-024593 J_25689 DOPPELRAMPE LINKS 2,85M

1-024593 J_25689 DOPPELRAMPE LINKS 2,85M
1-120378 B_56455 MITTELEINSPEISUNG

1-120378 B_56455 MITTELEINSPEISUNG
1123033_62909 FUSSTEIL LINKS KOMPLETT

1123033_62909 FUSSTEIL LINKS KOMPLETT
1123063_62910 FUSSTEIL RECHTS KOMPLETT

1123063_62910 FUSSTEIL RECHTS KOMPLETT
1066284 C_1032140 BÜHNENTEIL MITTE

1066284 C_1032140 BÜHNENTEIL MITTE
1066126 A_1028247 FLACHKABELHALTER

1066126 A_1028247 FLACHKABELHALTER

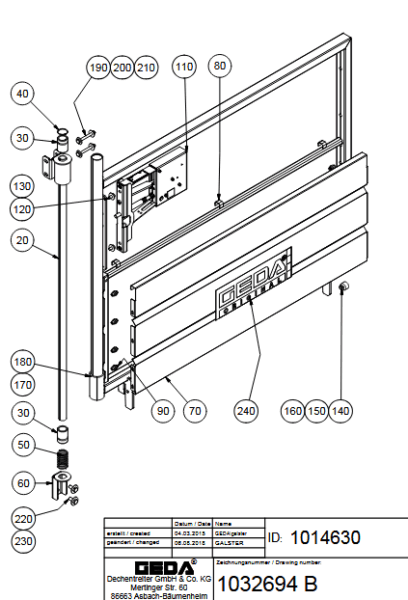

1032694 B_1014630 FLÜGELTÜRE LINKS

1032694 B_1014630 FLÜGELTÜRE LINKS
1066594 A_1021722 UNTERFAHRSCHUTZ „B“

1066594 A_1021722 UNTERFAHRSCHUTZ „B“

Weitere Explosionszeichnungen der Ersatzteilliste ET412DEGB202106 (GEDA 3700 Z/ZP)

1066352 D_1011315_62909 SCHLITTEN 3700ZZP LINKS

1066352 D_1011315_62909 SCHLITTEN 3700ZZP LINKS
1066284 D_1032140 BÜHNENTEIL MITTE

1066284 D_1032140 BÜHNENTEIL MITTE
1066350 D_1009728_62910 SCHLITTEN 3700ZZP RECHTS

1066350 D_1009728_62910 SCHLITTEN 3700ZZP RECHTS
1066099 A_1016885 FLACHKABELHALTER

1066099 A_1016885 FLACHKABELHALTER

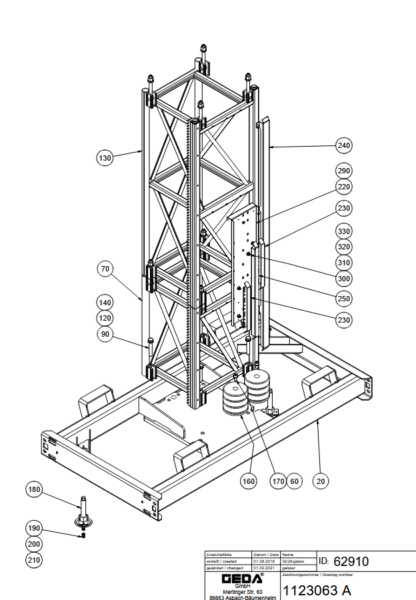

1123063 A_62910 FUSSTEIL LINKS

1123063 A_62910 FUSSTEIL LINKS
1-024593 J_25689 DOPPELRAMPE LINKS 2,85M

1-024593 J_25689 DOPPELRAMPE LINKS 2,85M
1188646 A_1180942 GEDA VARIO-GRUNDMAST 0,9 M

1188646 A_1180942 GEDA VARIO-GRUNDMAST 0,9 M
1-120378 B_56455 MITTELEINSPEISUNG

1-120378 B_56455 MITTELEINSPEISUNG
1032694 B_1014630 FLÜGELTÜRE LINKS

1032694 B_1014630 FLÜGELTÜRE LINKS

Weitere Explosionszeichnungen der Ersatzteilliste ET412DEGB202202 (GEDA 3700 Z/ZP)

1066352 F_1011315 SCHLITTEN RECHTS

1066352 F_1011315 SCHLITTEN RECHTS
1066350 F_1009728 SCHLITTEN LINKS

1066350 F_1009728 SCHLITTEN LINKS
1123063 A_62910 FUSSTEIL LINKS

1123063 A_62910 FUSSTEIL LINKS
1123033 A_62909 FUSSTEIL RECHTS

1123033 A_62909 FUSSTEIL RECHTS
1066284 F_1032140 BÜHNENTEIL MITTE

1066284 F_1032140 BÜHNENTEIL MITTE
1203101 -_1199163 VERRIEGELUNG DOPPELRAMPE

1203101 -_1199163 VERRIEGELUNG DOPPELRAMPE
1203115 -_65553 BEDIENFELD STOP NEXT LANDING

1203115 -_65553 BEDIENFELD STOP NEXT LANDING
1199677 -_1199669 DOPPELRAMPE LINKS

1199677 -_1199669 DOPPELRAMPE LINKS
1199572 -_1199565 DOPPELRAMPE RECHTS

1199572 -_1199565 DOPPELRAMPE RECHTS
