1-015127 B_29545 UNTERFAHRSCHUTZ BÜHNE „A“

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET365DEGB201709 » 1-015127 B_29545 UNTERFAHRSCHUTZ BÜHNE „A“

Ersatzteilliste 1-015127 B_29545 UNTERFAHRSCHUTZ BÜHNE „A“

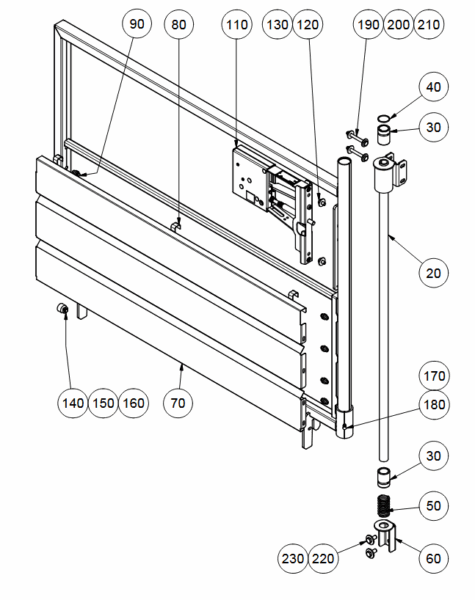

1-015127 B_29545 UNTERFAHRSCHUTZ BÜHNE "A"

Ersatzteillisten: ET365DEGB201709 | ET365DEGBRU201503 | ET365DEGBRU201709 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%
1-015127 b_29545 unterfahrschutz bühne "a"10
28450
20
29123
30
40
50
60
70
80
90
100
110
120
FotoPos.Art-Nr.NamePreisKaufen
10-28450auf Anfrage

+49 89 1499080

20-29123auf Anfrage

+49 89 1499080

Geda GEDA Sechskantschraube M8 x 130 - 25406 (Art.-Nr. GEDA 25406)30GEDA 25406GEDA Sechskantschraube M8 x 130 - 254064,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)40GEDA 17388GEDA Sicherungsmutter M8 - 173884,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 130 - 13545 (Art.-Nr. GEDA 13545)50GEDA 13545GEDA Sechskantschraube M10 x 130 - 135454,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Druckfeder - 15753 (Art.-Nr. GEDA 15753)60GEDA 15753GEDA Druckfeder - 157534,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)70GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)80GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M5 x 35 - 06019 (Art.-Nr. GEDA 06019)90GEDA 06019GEDA Zylinderschraube M5 x 35 - 060194,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B5 - 03179 (Art.-Nr. GEDA 03179)100GEDA 03179GEDA Federscheibe B5 - 031794,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M5 - 03178 (Art.-Nr. GEDA 03178)110GEDA 03178GEDA Sechskantmutter M5 - 031784,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Endschalter - 23159 (Art.-Nr. GEDA 23159)120GEDA 23159GEDA Endschalter - 2315981,62 €  exkl. MwSt.

In den Warenkorb
