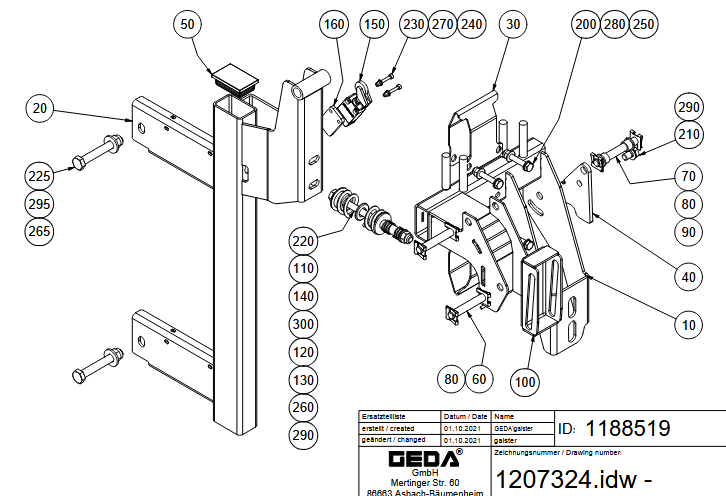

1207324 -_1188519 KABELHALTER MONTIERT

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET409DEGB202305 » 1207324 -_1188519 KABELHALTER MONTIERT

Ersatzteilliste 1207324 -_1188519 KABELHALTER MONTIERT

1207324 -_1188519 KABELHALTER MONTIERT

Ersatzteillisten: ET409DEGB202305 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

100%
1207324 -_1188519 kabelhalter montiert10
1188151
20
1188332
30
1187973
40
50
60
1056551
70
80
80
90
100
1056557
110
120
130
140
150
160
1112338
200
210
220
225
230
30197
240
250
260
265
270
280
290
290
295
300
FotoPos.Art-Nr.NamePreisKaufen
10-1188151auf Anfrage

+49 89 1499080

20-1188332auf Anfrage

+49 89 1499080

30-1187973auf Anfrage

+49 89 1499080

GEDA Schaltkulisse Kabelhalter - 1029917 (Art.-Nr. GEDA 1029917)40GEDA 1029917GEDA SCHALTKULISSE KABELHALTER - GED 102991721,34 €  exkl. MwSt.

In den Warenkorb

GEDA Vierkantstopfen R60404 - 12233 (Art.-Nr. GEDA 12233)50GEDA 12233GEDA Vierkantstopfen R60404 - 122334,35 €  exkl. MwSt.

In den Warenkorb

60-1056551auf Anfrage

+49 89 1499080

GEDA Bolzen D 12 x 80 - 46266 (Art.-Nr. GEDA 46266)70GEDA 46266GEDA BOLZEN D 12 X 80 - GED 462668,25 €  exkl. MwSt.

In den Warenkorb

GEDA Sl-Sicherung 12 - 04854 (Art.-Nr. GEDA 04854)80GEDA 04854GEDA SL-SICHERUNG 12 - GED 048543,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sl-Sicherung 12 - 04854 (Art.-Nr. GEDA 04854)80GEDA 04854GEDA SL-SICHERUNG 12 - GED 048543,00 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 16x10mm - 14228 (Art.-Nr. GEDA 14228)90GEDA 14228GEDA Buchse D= 16x10mm - 142284,00 €  exkl. MwSt.

In den Warenkorb

100-1056557auf Anfrage

+49 89 1499080

GEDA Federauflager - 46268 (Art.-Nr. GEDA 46268)110GEDA 46268GEDA FEDERAUFLAGER - GED 4626820,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federauflager - 47879 (Art.-Nr. GEDA 47879)120GEDA 47879GEDA FEDERAUFLAGER - GED 4787936,30 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 29736 (Art.-Nr. GEDA 29736)130GEDA 29736GEDA DRUCKFEDER - GED 297365,00 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 46228 (Art.-Nr. GEDA 46228)140GEDA 46228GEDA DRUCKFEDER - GED 4622818,26 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter NA B110CV - SMK - 61317 (Art.-Nr. GEDA 61317)150GEDA 61317GEDA ENDSCHALTER NA B110CV-SMK - GED 6131791,30 €  exkl. MwSt.

In den Warenkorb

160-1112338auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M8 x 50 - 04192 (Art.-Nr. GEDA 04192)200GEDA 04192GEDA SKT-SCHRAUBE M8 X 50 - GED 041923,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 16 - 04742 (Art.-Nr. GEDA 04742)210GEDA 04742GEDA SKT-SCHRAUBE M10 X 16 - GED 047423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 160 - 41019 (Art.-Nr. GEDA 41019)220GEDA 41019GEDA SKT-SCHRAUBE M10 X 160 - GED 410194,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 85 - 16567 (Art.-Nr. GEDA 16567)225GEDA 16567GEDA Sechskantschraube M12 x 85 - 165674,24 €  exkl. MwSt.

In den Warenkorb

230-30197auf Anfrage

+49 89 1499080

GEDA Sicherungsmutter M4 - 24432 (Art.-Nr. GEDA 24432)240GEDA 24432GEDA SICH-MUTTER M4 - GED 244323,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)260GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)265GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 4,3 - 03282 (Art.-Nr. GEDA 03282)270GEDA 03282GEDA SCHEIBE 4,3 - GED 032823,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)280GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)290GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)290GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 3 - 07634 (Art.-Nr. GEDA 07634)295GEDA 07634GEDA SCHEIBE 3 - GED 076343,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 15 - 07211 (Art.-Nr. GEDA 07211)300GEDA 07211GEDA Scheibe 15 - 072114,24 €  exkl. MwSt.

In den Warenkorb
