1144500 -.-_66801 GEDA 300Z/ZP-2 B 230V/300KG

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 300 Z/ZP » ET389DEGB202203 » 1144500 -.-_66801 GEDA 300Z/ZP-2 B 230V/300KG

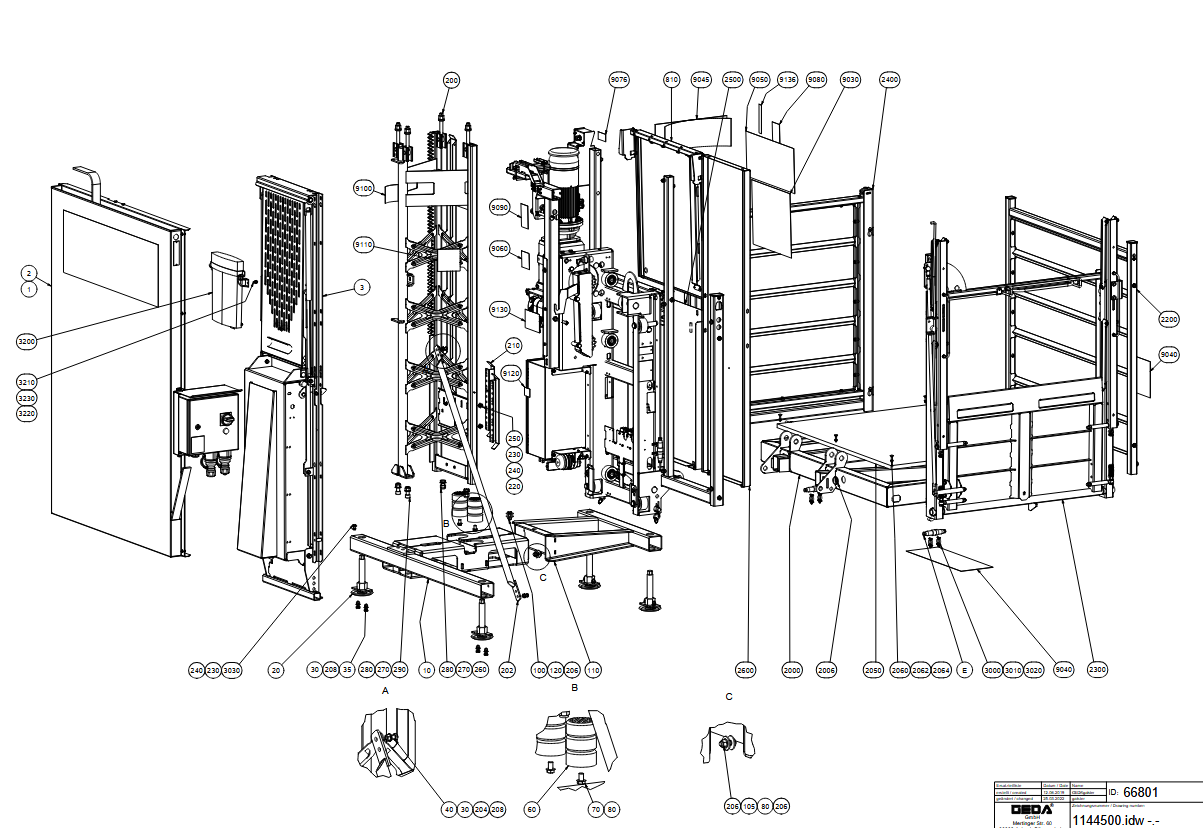

Ersatzteilliste 1144500 -.-_66801 GEDA 300Z/ZP-2 B 230V/300KG

1144500 -.-_66801 GEDA 300Z/ZP-2 B 230V/300KG

Ersatzteillisten: ET389DEGB202203 | GEDA | GEDA 300 Z/ZP | Transportbühnen

Baugruppen: Plattform / Fahrkorb / Lastaufnahme

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%
1144500 -. -_66801 geda 300z/zp-2 b 230v/300kg1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
36805
27
36806
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
1068801
64
65
66
67
68
69
70
71
FotoPos.Art-Nr.NamePreisKaufen
GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)1GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B102GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)3GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)4GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Puffer D 80 x 120 - 14889 (Art.-Nr. GEDA 14889)5GEDA 14889GEDA Puffer D 80 x 120 - 1488977,38 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 20 - 03193 (Art.-Nr. GEDA 03193)6GEDA 03193GEDA Sechskantschraube M12 x 20 - 031934,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)7GEDA 03777GEDA Federscheibe B12 - 037774,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)8GEDA 03516GEDA Sechskantmutter M12 - 035164,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)9GEDA 03427GEDA Scheibe 13 - 034274,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)10GEDA 03777GEDA Federscheibe B12 - 037774,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)11GEDA 03516GEDA Sechskantmutter M12 - 035164,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)12GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)13GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)14GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)15GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B1017GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Sechskantschraube M10 x 30 - 07725 (Art.-Nr. GEDA 07725)18GEDA 07725GEDA Sechskantschraube M10 x 30 - 077254,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)19GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Fußteil Mastseite - 36810E (Art.-Nr. GEDA 36810E)20GEDA 36810EGEDA Fußteil Mastseite - 36810E805,60 €  exkl. MwSt.

In den Warenkorb

GEDA Strebe - 15879 (Art.-Nr. GEDA 15879)21GEDA 15879GEDA Strebe - 15879100,70 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantkopf-Schraube M12 x 35 - 04405 (Art.-Nr. GEDA 04405)22GEDA 04405GEDA Sechskantkopf-Schraube M12 x 35 - 044054,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)23GEDA 18080GEDA Scheibe 13 - 180804,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantkopf-Schraube M12 x 35 - 04405 (Art.-Nr. GEDA 04405)24GEDA 04405GEDA Sechskantkopf-Schraube M12 x 35 - 044054,24 €  exkl. MwSt.

In den Warenkorb

GEDA Fußteil Frontseite - 36811 (Art.-Nr. GEDA 36811)25GEDA 36811GEDA Fußteil Frontseite - 36811307,40 €  exkl. MwSt.

In den Warenkorb

26-36805auf Anfrage

+49 89 1499080

27-36806auf Anfrage

+49 89 1499080

Geda Montagesteg für Bühne für GEDA 300 Z/ZP (Art.-Nr. GEDA 29650)28GEDA 29650Montagesteg für Bühne für GEDA 300 Z/ZP1.525,00 €  exkl. MwSt.

In den Warenkorb

GEDA X-Grundmast 300 Z/ZP - 1121140 (Art.-Nr. GEDA 1121140)29GEDA 1121140GEDA X-Grundmast 300 Z/ZP - 11211401.001,70 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)32GEDA 06588GEDA Scheibe 17 - 065884,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)33 GEDA 06588GEDA Scheibe 17 - 065884,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M16 x 40 - 17673 (Art.-Nr. GEDA 17673)34GEDA 17673GEDA Zylinderschraube M16 x 40 - 176734,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M16 x 35 - 05174 (Art.-Nr. GEDA 05174)35GEDA 05174GEDA Sechskantschraube M16 x 35 - 051744,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)36GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)37GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Aufbauschutz - 36967 (Art.-Nr. GEDA 36967)39GEDA 36967GEDA Aufbauschutz - 36967409,16 €  exkl. MwSt.

In den Warenkorb

GEDA Vorderwand geschlossen - 1121012 (Art.-Nr. GEDA 1121012)40GEDA 1121012GEDA Vorderwand geschlossen - 1121012536,36 €  exkl. MwSt.

In den Warenkorb

GEDA Bodengruppe 300 Z/ZP - 42125E (Art.-Nr. GEDA 42125E)41GEDA 42125EGEDA Bodengruppe 300 Z/ZP - 42125E1.060,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zuschnitt 21x1192x915 - 42136 (Art.-Nr. GEDA 42136)43GEDA 42136GEDA Zuschnitt 21x1192x915 - 42136166,42 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 35 - 04491 (Art.-Nr. GEDA 04491)44GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)45GEDA 03223GEDA Federscheibe B6 - 032234,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)46GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Rampe mit Schranke - 1121304 (Art.-Nr. GEDA 1121304)47GEDA 1121304GEDA Rampe mit Schranke - 11213042.591,70 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)48GEDA 05865GEDA Sechskantschraube M8 x 20 - 058654,24 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckblech - 37023 (Art.-Nr. GEDA 37023)49GEDA 37023GEDA Abdeckblech - 37023168,54 €  exkl. MwSt.

In den Warenkorb

GEDA Dokumenten - Tasche Box - 49366 (Art.-Nr. GEDA 49366)50GEDA 49366GEDA Dokumenten - Tasche Box - 4936651,94 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 20 - 04059 (Art.-Nr. GEDA 04059)51GEDA 04059GEDA Zylinderschraube M5 x 20 - 040594,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 5,3 - 06333 (Art.-Nr. GEDA 06333)52GEDA 06333GEDA Scheibe 5,3 - 063334,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)53GEDA 18749GEDA Sicherungsmutter M5 - 187494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Handlüftung- - 37094 (Art.-Nr. GEDA 37094)54GEDA 37094GEDA Schild -Handlüftung- - 370946,25 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Aufenthhalt unter Bühne- - 17597 (Art.-Nr. GEDA 17597)55GEDA 17597GEDA Schild -Aufenthhalt unter Bühne- - 175974,66 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -SchallleiStück 78 Db- - 33696 (Art.-Nr. GEDA 33696)58GEDA 33696GEDA Schild -SchallleiStück 78 Db- - 336964,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild - 37093 (Art.-Nr. GEDA 37093)59GEDA 37093GEDA Schild - 370937,53 €  exkl. MwSt.

In den Warenkorb

GEDA Schild - 1042751 (Art.-Nr. GEDA 1042751)60GEDA 1042751GEDA Schild - 10427517,31 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original- - 28647 (Art.-Nr. GEDA 28647)61GEDA 28647GEDA Schild -GEDA Original- - 2864710,60 €  exkl. MwSt.

In den Warenkorb

63-1068801auf Anfrage

+49 89 1499080

GEDA Schild -Personen / Material- - 1068907 (Art.-Nr. GEDA 1068907) - Detailaufnahme64GEDA 1068907GEDA Schild -Personen / Material- - 10689077,31 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -3 Personen / 100- 300Kg- - 37092 (Art.-Nr. GEDA 37092)65GEDA 37092GEDA Schild -3 Personen / 100- 300Kg- - 370928,69 €  exkl. MwSt.

In den Warenkorb

GEDA Flügeltür - 1137935 (Art.-Nr. GEDA 1137935)68GEDA 1137935GEDA Flügeltür - 11379352.612,90 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 10 - 03320 (Art.-Nr. GEDA 03320)70GEDA 03320GEDA Zylinderschraube M4 x 10 - 033204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M4 - 24432 (Art.-Nr. GEDA 24432)71GEDA 24432GEDA Sicherungsmutter M4 - 244324,24 €  exkl. MwSt.

In den Warenkorb
