1129308 A_1129305 RAMPE MIT SCHRANKE MECHANISCH RECHTS

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET406DEGB202011 » 1129308 A_1129305 RAMPE MIT SCHRANKE MECHANISCH RECHTS

Ersatzteilliste 1129308 A_1129305 RAMPE MIT SCHRANKE MECHANISCH RECHTS

1129308 A_1129305 RAMPE MIT SCHRANKE MECHANISCH RECHTS

Ersatzteillisten: ET406DEGB202011 | ET406DEGBFR202011 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%

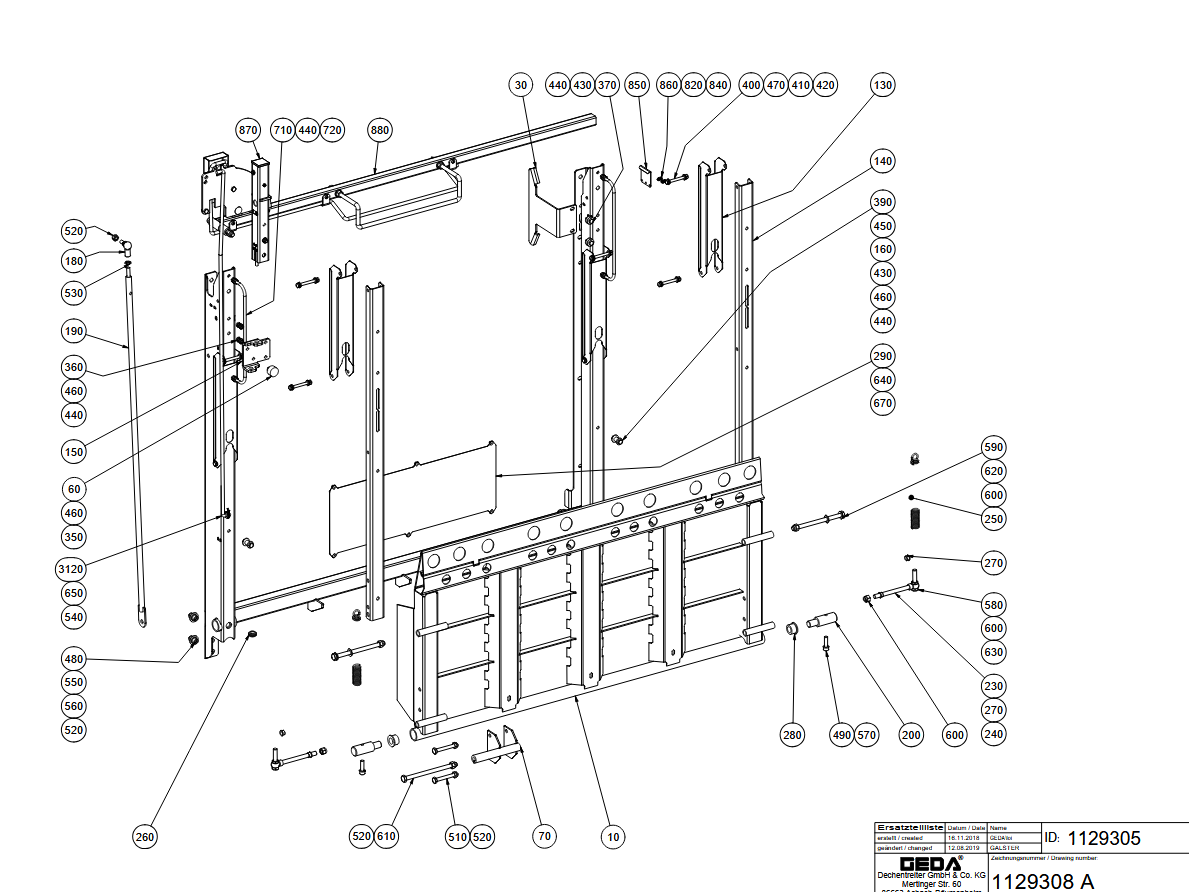

1129308 a_1129305 rampe mit schranke mechanisch rechts30
370
400
130
140
390
160
290
250
270
230
240
270
200
280
10
70
260
180
190
360
150
60
350
440
440
440
440
430
430
470
410
420
450
460
490
480
460
640
620
600
590
580
600
600
630
570
510
520
520
610
520
550
560
540
460
520
530
710
720
670
650
820
840
850
860
870
880
3120
FotoPos.Art-Nr.NamePreisKaufen
Geda GEDA Auffahrrampe - 15136 (Art.-Nr. GEDA 15136)10GEDA 15136GEDA Auffahrrampe - 15136641,30 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schrankenführung - 17187 (Art.-Nr. GEDA 17187)30GEDA 17187GEDA Schrankenführung - 1718735,51 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Puffer D=30x17 - 10729 (Art.-Nr. GEDA 10729)60GEDA 10729GEDA Puffer D=30x17 - 107295,72 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schließblech - 16385 (Art.-Nr. GEDA 16385)70GEDA 16385GEDA Schließblech - 1638561,48 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150)130GEDA 15150GEDA Scherenblech - 1515039,22 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150) - Detailaufnahme140GEDA 15151GEDA Eckpfosten - 1515160,42 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Rampenbegrenzung - 17193 (Art.-Nr. GEDA 17193)150GEDA 17193GEDA Rampenbegrenzung - 1719321,73 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Winkelgelenk - 16108 (Art.-Nr. GEDA 16108)180GEDA 16108GEDA Winkelgelenk - 1610815,48 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Klappenbetätigungshebel - 16097 (Art.-Nr. GEDA 16097)190GEDA 16097GEDA Klappenbetätigungshebel - 1609754,06 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Lagerbolzen - 18365 (Art.-Nr. GEDA 18365)200GEDA 18365GEDA Lagerbolzen - 1836541,34 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Feder - Z D4,0 Da24,0 L=242 - 49599 (Art.-Nr. GEDA 49599)250GEDA 49599GEDA Feder - Z D4,0 Da24,0 L=242 - 4959924,91 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)260GEDA 05726GEDA Gummitülle - 057264,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Buchse D= 14x8mm - 50142 (Art.-Nr. GEDA 50142)270GEDA 50142GEDA Buchse D= 14x8mm - 501424,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Buchse D= 14x8mm - 50142 (Art.-Nr. GEDA 50142)270GEDA 50142GEDA Buchse D= 14x8mm - 501424,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Buchse D= 30x17mm - 11896 (Art.-Nr. GEDA 11896)280GEDA 11896GEDA Buchse D= 30x17mm - 118967,10 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Trägerblech - 28595 (Art.-Nr. GEDA 28595)290GEDA 28595GEDA Trägerblech - 2859517,49 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 12 - 04542 (Art.-Nr. GEDA 04542)350GEDA 04542GEDA Sechskantschraube M8 x 12 - 045424,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)360GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)370GEDA 05865GEDA Sechskantschraube M8 x 20 - 058654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)390GEDA 03556GEDA Sechskantschraube M8 x 35 - 035564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 70 - 03755 (Art.-Nr. GEDA 03755)400GEDA 03755GEDA Sechskantschraube M8 x 70 - 037554,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 04623 (Art.-Nr. GEDA 04623)410GEDA 04623GEDA Scheibe 8,4 - 046234,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme420GEDA 03756GEDA Sicherungsmutter M8 - 037564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)430GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)430GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)440GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 05923 (Art.-Nr. GEDA 05923)450GEDA 05923GEDA Scheibe 8,4 - 059234,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)460GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)460GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)460GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)470GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 25 - 63916 (Art.-Nr. GEDA 63916)480GEDA 63916GEDA Zylinderschraube M10 x 25 - 639164,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)490GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 80 - 15094 (Art.-Nr. GEDA 15094)510GEDA 15094GEDA Sechskantschraube M10 x 80 - 150944,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)520GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)520GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)520GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)520GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M10 - 03186 (Art.-Nr. GEDA 03186)530GEDA 03186GEDA Sechskantmutter M10 - 031864,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)540GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B10550GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)560GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)570GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 60 - 37081 (Art.-Nr. GEDA 37081)580GEDA 37081GEDA Sechskantschraube M12 x 60 - 370814,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 180 - 05629 (Art.-Nr. GEDA 05629)590GEDA 05629GEDA Sechskantschraube M12 x 180 - 056294,45 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)600GEDA 03430GEDA Sicherungsmutter M12 - 034304,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)600GEDA 03430GEDA Sicherungsmutter M12 - 034304,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)600GEDA 03430GEDA Sicherungsmutter M12 - 034304,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 190 - 22612 (Art.-Nr. GEDA 22612)610GEDA 22612GEDA Sechskantschraube M12 x 190 - 226124,77 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)620GEDA 03427GEDA Scheibe 13 - 034274,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M12 - 03581 (Art.-Nr. GEDA 03581)630GEDA 03581GEDA Sechskantmutter M12 - 035814,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Blindniete A 4,0 - 27084 (Art.-Nr. GEDA 27084)640GEDA 27084GEDA Blindniete A 4,0 - 270844,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Splint 3,2 x 20 - 03170 (Art.-Nr. GEDA 03170)650GEDA 03170GEDA Splint 3,2 x 20 - 031704,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Vorlegeband 8 x 3mm - 17836 (Art.-Nr. GEDA 17836)670GEDA 17836GEDA Vorlegeband 8 x 3mm - 178364,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Griff - Bügel - 1039070 (Art.-Nr. GEDA 1039070)710GEDA 1039070GEDA Griff - Bügel - 10390706,78 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 24066 (Art.-Nr. GEDA 24066)720GEDA 24066GEDA Scheibe 8,4 - 240664,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 4,3 - 03282 (Art.-Nr. GEDA 03282)820GEDA 03282GEDA Scheibe 4,3 - 032824,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)840GEDA 03265GEDA Sechskantmutter M4 - 032654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA AuflaGE Schranke - 1075874 (Art.-Nr. GEDA 1075874)850GEDA 1075874GEDA AuflaGE Schranke - 10758749,96 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M4 x 12 - 36629 (Art.-Nr. GEDA 36629)860GEDA 36629GEDA Sechskantschraube M4 x 12 - 366294,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schlosskasten Mechanisch - 1054058 (Art.-Nr. GEDA 1054058)870GEDA 1054058GEDA Schlosskasten Mechanisch - 1054058432,48 €  exkl. MwSt.

In den Warenkorb

Geda Schranke Mechanisch rechtsfür 1500 Z/ZP (Art.-Nr. GEDA 1057956)880GEDA 1057956Schranke Mechanisch rechtsfür 1500 Z/ZP351,75 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Haltestange - 54741 (Art.-Nr. GEDA 54741)3120GEDA 54741GEDA Haltestange - 5474148,23 €  exkl. MwSt.

In den Warenkorb
