1066284_62901 GEDA 3700Z/ZP

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 3700 Z/ZP » ET412DEGB201608 » 1066284_62901 GEDA 3700Z/ZP

Ersatzteilliste 1066284_62901 GEDA 3700Z/ZP

1066284_62901 GEDA 3700Z/ZP

Ersatzteillisten: ET412DEGB201608 | ET412DEGB201712 | GEDA | GEDA 3700 Z/ZP | Transportbühnen

Baugruppen: Fundament / Grundrahmen

100%

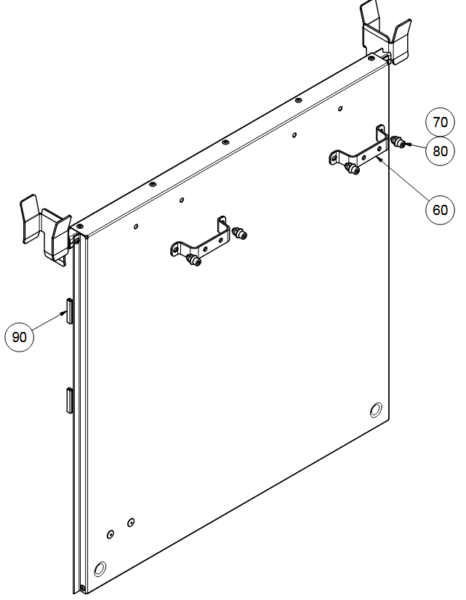

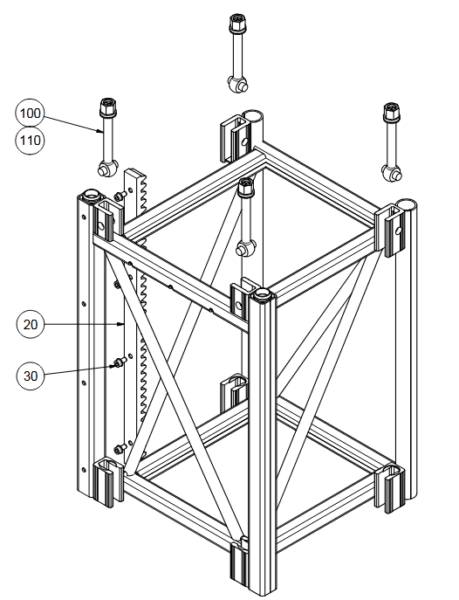

1066284_62901 geda 3700z/zp280
290
90
160
170
180
140
140
140
170
170
170
150
150
150
70
230
240
160
85
1061691
40
80
1039028
50
60
1027164
100
110
120
200
20904
210
220
300
310
320
1017910
560
640
1024087
580
50016
510
520
530
540
1040590
340
350
370
1021260
630
800
810
730
740
740
720
660
860
850
840
870
1041166
880
900
FotoPos.Art-Nr.NamePreisKaufen
-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)GEDA 05726GEDA GUMMITÜLLE - GED 057263,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 20 - 04059 (Art.-Nr. GEDA 04059)GEDA 04059GEDA Zylinderschraube M5 x 20 - 040594,24 €  exkl. MwSt.

In den Warenkorb

-1024087auf Anfrage

+49 89 1499080

GEDA Aufbauschutz - 1032153 (Art.-Nr. GEDA 1032153)GEDA 1032153GEDA AUFBAUSCHUTZ - GED 1032153415,80 €  exkl. MwSt.

In den Warenkorb

GEDA Aufbauschutz - 1032153 (Art.-Nr. GEDA 1032153)GEDA 1032153GEDA AUFBAUSCHUTZ - GED 1032153415,80 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M4 - 24432 (Art.-Nr. GEDA 24432)GEDA 24432GEDA SICH-MUTTER M4 - GED 244323,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)GEDA 21183GEDA ZYL-SCHRAUBE M10 X 30 - GED 211833,00 €  exkl. MwSt.

In den Warenkorb

-50016auf Anfrage

+49 89 1499080

GEDA Zylinderschraube M8 x 25 - 04691 (Art.-Nr. GEDA 04691)GEDA 04691GEDA ZYL-SCHRAUBE M8 X 25 - GED 046913,00 €  exkl. MwSt.

In den Warenkorb

GEDA Linsenschrauben M6 x 16 - 77171 (Art.-Nr. GEDA 77171)GEDA 77171GEDA LINSENSCHRAUBEN M6 X 16 - GED 771713,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schäkel 2500Kg - 1028263 (Art.-Nr. GEDA 1028263)GEDA 1028263GEDA SCHÄKEL 2500KG - GED 102826345,10 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original- - 28643 (Art.-Nr. GEDA 28643)GEDA 28643GEDA Schild -GEDA Original- - 2864316,96 €  exkl. MwSt.

In den Warenkorb

GEDA Vierkantstopfen - 29134 (Art.-Nr. GEDA 29134)GEDA 29134GEDA VIERKANT-STOPFEN - GED 291345,00 €  exkl. MwSt.

In den Warenkorb

-1040590auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M10 x 30 - 07735 (Art.-Nr. GEDA 07735)GEDA 07735GEDA SKT-SCHRAUBE M10 X 30 - GED 077353,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 5,3 - 04974 (Art.-Nr. GEDA 04974)GEDA 04974GEDA SCHEIBE 5,3 - GED 049743,00 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckblech - 1017384 (Art.-Nr. GEDA 1017384)40GEDA 1017384GEDA ABDECKBLECH - GED 1017384133,35 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckblech - 1011264 (Art.-Nr. GEDA 1011264)50GEDA 1011264GEDA ABDECKBLECH - GED 1011264133,35 €  exkl. MwSt.

In den Warenkorb

60-1027164 auf Anfrage

+49 89 1499080

GEDA Abdeckblech - 1027224 (Art.-Nr. GEDA 1027224)70GEDA 1027224GEDA ABDECKBLECH - GED 1027224177,45 €  exkl. MwSt.

In den Warenkorb

80-1039028auf Anfrage

+49 89 1499080

85-1061691auf Anfrage

+49 89 1499080

GEDA Führungslasche für Aufbauschutz - 17042 (Art.-Nr. GEDA 17042)90GEDA 17042GEDA Führungslasche für Aufbauschutz - 1704215,90 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M20 x 120 - 04111 (Art.-Nr. GEDA 04111)100GEDA 04111GEDA SKT-SCHRAUBE M20 X 120 - GED 041115,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 21 - 03737 (Art.-Nr. GEDA 03737)110GEDA 03737GEDA SCHEIBE 21 - GED 037373,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M20 - 06585 (Art.-Nr. GEDA 06585)120GEDA 06585GEDA SKT-MUTTER M20 - GED 065853,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)140GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)140GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)140GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)150GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)150GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)150GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M6 x 20 - 04362 (Art.-Nr. GEDA 04362)160GEDA 04362GEDA SKT-SCHRAUBE M6 X 20 - GED 043623,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M6 x 20 - 04362 (Art.-Nr. GEDA 04362)160GEDA 04362GEDA SKT-SCHRAUBE M6 X 20 - GED 043623,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)170GEDA 06297GEDA SCHEIBE 6 - GED 062973,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)170GEDA 06297GEDA SCHEIBE 6 - GED 062973,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)180GEDA 03223GEDA FEDERSCHEIBE B 6 - GED 032233,00 €  exkl. MwSt.

In den Warenkorb

200-20904auf Anfrage

+49 89 1499080

GEDA Führungsrohr - 15526 (Art.-Nr. GEDA 15526)210GEDA 15526GEDA FÜHRUNGSROHR - GED 155267,48 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 03587 (Art.-Nr. GEDA 03587)220GEDA 03587GEDA DRUCKFEDER - GED 035874,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 25 - 13108 (Art.-Nr. GEDA 13108)230GEDA 13108GEDA Zylinderschraube M8 x 25 - 131083,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 12x1,5 L= 10 - 45354 (Art.-Nr. GEDA 45354)240GEDA 45354GEDA Stahlrohr 12x1,5 L= 10 - 4535418,23 €  exkl. MwSt.

In den Warenkorb

GEDA Linsenschraube M8 x 25 - 48589 (Art.-Nr. GEDA 48589)280GEDA 48589GEDA LINSENSCHRAUBE M8 X 25 - GED 485893,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 30786 (Art.-Nr. GEDA 30786)290GEDA 30786GEDA SCHEIBE 8,4 - GED 307863,00 €  exkl. MwSt.

In den Warenkorb

GEDA Spannhülse 6 x 50 - 10180 (Art.-Nr. GEDA 10180)300GEDA 10180GEDA SPANNHÜLSE 6 X 50 - GED 101803,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)310GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

320-1017910auf Anfrage

+49 89 1499080

GEDA Sicherungsmutter M10 - 37041 (Art.-Nr. GEDA 37041)340GEDA 37041GEDA SICH-MUTTER M10 - GED 370417,81 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10,5 - 35248 (Art.-Nr. GEDA 35248)350GEDA 35248GEDA SCHEIBE 10,5 - GED 352483,00 €  exkl. MwSt.

In den Warenkorb

370-1021260 auf Anfrage

+49 89 1499080

GEDA Stahlrohr 16x2,8 L= 29 - 17738 (Art.-Nr. GEDA 17738)510GEDA 17738GEDA Stahlrohr 16x2,8 L= 29 - 177388,91 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)520GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme530GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 50 - 27820 (Art.-Nr. GEDA 27820)540GEDA 27820GEDA ZYL-SCHRAUBE M10 X 50 - GED 278203,00 €  exkl. MwSt.

In den Warenkorb

GEDA Puffer D=20x10 - 78037 (Art.-Nr. GEDA 78037)560GEDA 78037GEDA PUFFER D=20X10 - GED 780374,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 20 - 14089 (Art.-Nr. GEDA 14089)580GEDA 14089GEDA Zylinderschraube M6 x 20 - 140893,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)630GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 35 - 03140 (Art.-Nr. GEDA 03140)640GEDA 03140GEDA ZYL-SCHRAUBE M5 X 35 - GED 031403,00 €  exkl. MwSt.

In den Warenkorb

GEDA Linsenschraube M10 x 30 - 62888 (Art.-Nr. GEDA 62888)660GEDA 62888GEDA LINSENSCHRAUBE M 10 X 30 - GED 628883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 14867 (Art.-Nr. GEDA 14867)720GEDA 14867GEDA GUMMITÜLLE - GED 148675,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 5,3 - 06333 (Art.-Nr. GEDA 06333)730GEDA 06333GEDA Scheibe 5,3 - 063334,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)740GEDA 18749GEDA Sicherungsmutter M5 - 187493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)740GEDA 18749GEDA Sicherungsmutter M5 - 187493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Dokumenten - Tasche Box - 49366 (Art.-Nr. GEDA 49366)800GEDA 49366GEDA DOKUMENTEN-TASCHE BOX - GED 4936655,55 €  exkl. MwSt.

In den Warenkorb

GEDA Ringschlüssel SW55 - 40215 (Art.-Nr. GEDA 40215)810GEDA 40215GEDA RINGSCHLÜSSEL SW55 - GED 4021536,30 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)840GEDA 06864GEDA SICH-MUTTER M6 - GED 068643,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)850GEDA 21183GEDA ZYL-SCHRAUBE M10 X 30 - GED 211833,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)860GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

870-1041166auf Anfrage

+49 89 1499080

GEDA Zylinderschraube M4 x 20 - 05483 (Art.-Nr. GEDA 05483)880GEDA 05483GEDA ZYL-SCHRAUBE M4 X 20 - GED 054833,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Handlüftung mit stange- - 32070 (Art.-Nr. GEDA 32070)900GEDA 32070GEDA SCHILD -HANDLÜFT. MIT STANGE- - GED 320705,00 €  exkl. MwSt.

In den Warenkorb

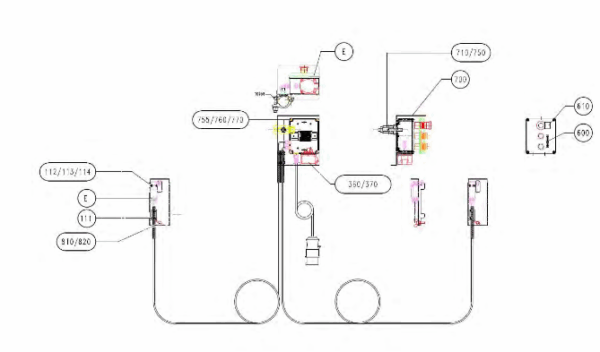

Weitere Explosionszeichnungen der Ersatzteilliste ET412DEGB201608 (GEDA 3700 Z/ZP)
