1065969_1010466 BÜHNENVERLÄNGERUNG „B“

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 3700 Z/ZP » ET412DEGB201608 » 1065969_1010466 BÜHNENVERLÄNGERUNG „B“

Ersatzteilliste 1065969_1010466 BÜHNENVERLÄNGERUNG „B“

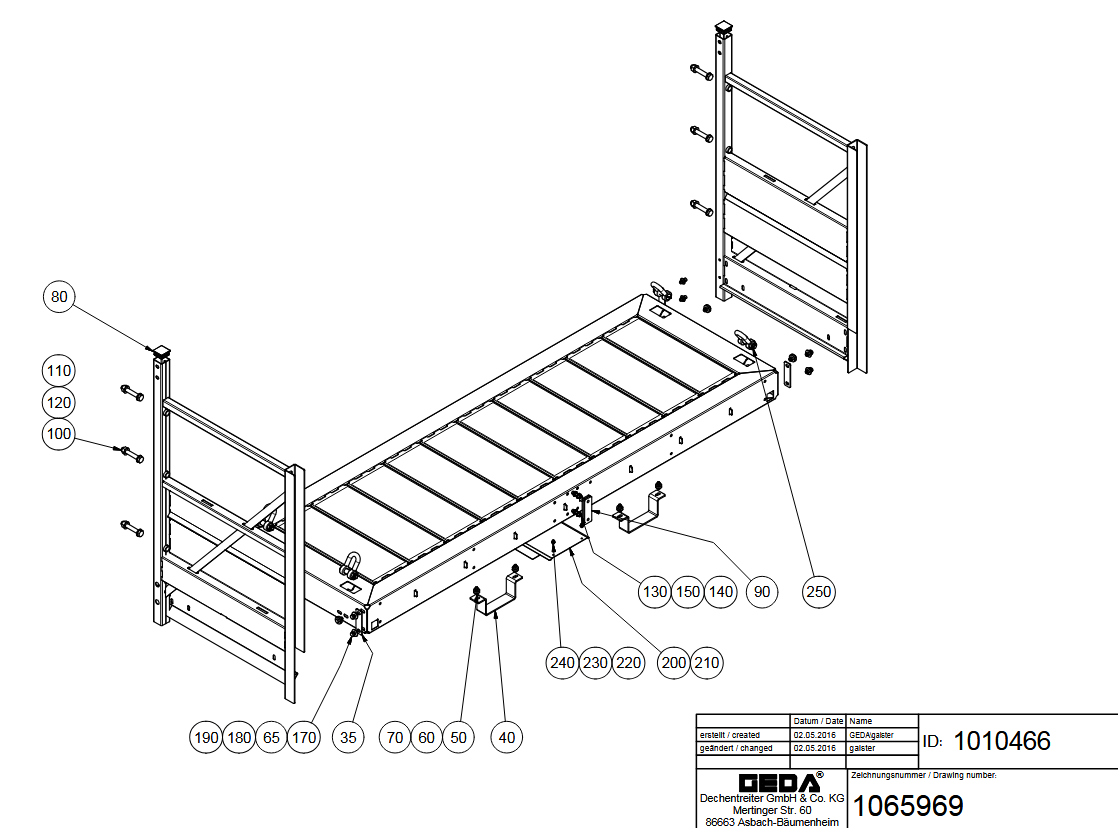

1065969_1010466 BÜHNENVERLÄNGERUNG "B"

Ersatzteillisten: ET412DEGB201608 | ET412DEGB201712 | GEDA | GEDA 3700 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1065969_1010466 bühnenverlängerung "b"35
40
50
60
70
80
90
1015057
100
110
120
130
140
150
65
170
180
190
200
1040868
210
220
230
240
250
FotoPos.Art-Nr.NamePreisKaufen
GEDA Verstärkungsflach Bühne - 32548 (Art.-Nr. GEDA 32548)35GEDA 32548GEDA VERSTÄRKUNGSFLACH BÜHNE - GED 3254816,50 €  exkl. MwSt.

In den Warenkorb

GEDA Stapleraufnahme Bühne - 28984 (Art.-Nr. GEDA 28984)40GEDA 28984GEDA STAPLERAUFNAHME BÜHNE - GED 2898445,10 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)50GEDA 21183GEDA ZYL-SCHRAUBE M10 X 30 - GED 211833,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)60GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)65GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)70GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Vierkantstopfen - 29134 (Art.-Nr. GEDA 29134)80GEDA 29134GEDA VIERKANT-STOPFEN - GED 291345,00 €  exkl. MwSt.

In den Warenkorb

90-1015057 auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M20 x 120 - 04111 (Art.-Nr. GEDA 04111)100GEDA 04111GEDA SKT-SCHRAUBE M20 X 120 - GED 041115,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 21 - 03737 (Art.-Nr. GEDA 03737)110GEDA 03737GEDA SCHEIBE 21 - GED 037373,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M20 - 06585 (Art.-Nr. GEDA 06585)120GEDA 06585GEDA SKT-MUTTER M20 - GED 065853,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 40 - 26639 (Art.-Nr. GEDA 26639)130GEDA 26639GEDA SKT-SCHRAUBE M12 X 40 - GED 266393,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 12Sp - 45651 (Art.-Nr. GEDA 45651)140GEDA 45651GEDA SCHEIBE 12SP - GED 456515,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 22560 (Art.-Nr. GEDA 22560)150GEDA 22560GEDA SKT-MUTTER M12 - GED 225603,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 30 - 04153 (Art.-Nr. GEDA 04153)170GEDA 04153GEDA SKT-SCHRAUBE M12 X 30 - GED 041533,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)180GEDA 18080GEDA SCHEIBE 13 - GED 180803,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 24445 (Art.-Nr. GEDA 24445)190GEDA 24445GEDA SICH-MUTTER M12 - GED 244453,00 €  exkl. MwSt.

In den Warenkorb

200-1040868auf Anfrage

+49 89 1499080

GEDA Schild -GEDA Original- - 28594 (Art.-Nr. GEDA 28594)210GEDA 28594GEDA SCHILD -GEDA ORIGINAL- - GED 2859414,74 €  exkl. MwSt.

In den Warenkorb

GEDA Linsenschrauben M6 x 16 - 77171 (Art.-Nr. GEDA 77171)220GEDA 77171GEDA LINSENSCHRAUBEN M6 X 16 - GED 771713,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)230GEDA 06297GEDA SCHEIBE 6 - GED 062973,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)240GEDA 06864GEDA SICH-MUTTER M6 - GED 068643,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schäkel 2500Kg - 1028263 (Art.-Nr. GEDA 1028263)250GEDA 1028263GEDA SCHÄKEL 2500KG - GED 102826345,10 €  exkl. MwSt.

In den Warenkorb
