1032701_1014564 FLÜGELTÜRE

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET365DEGBRU201503 » 1032701_1014564 FLÜGELTÜRE

Ersatzteilliste 1032701_1014564 FLÜGELTÜRE

1032701_1014564 FLÜGELTÜRE

Ersatzteillisten: ET365DEGBRU201503 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%

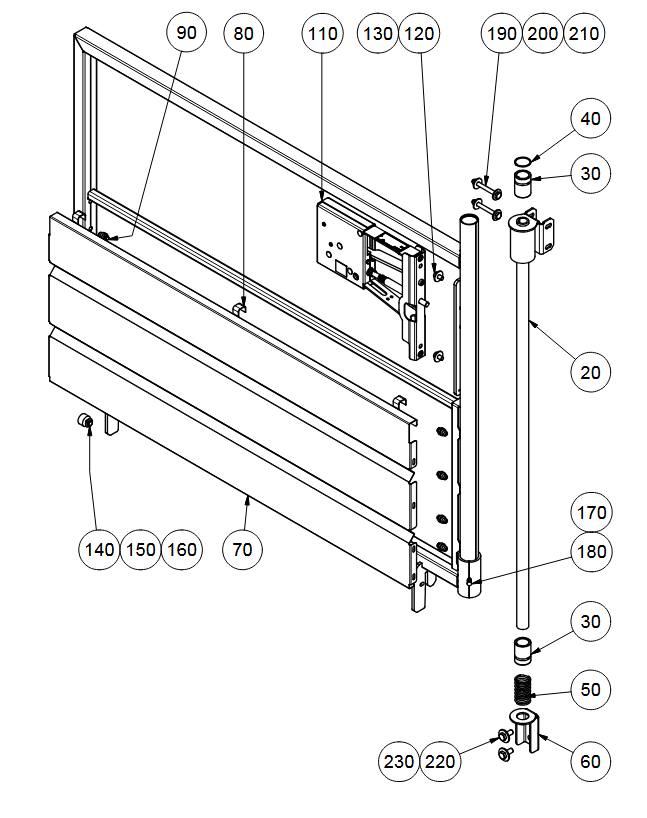

1032701_1014564 flügeltüre20
30
30
40
50
60
70
80
90
110
120
130
140
150
160
170
180
190
200
210
220
230
FotoPos.Art-Nr.NamePreisKaufen
Geda GEDA Gleitrohr - 17111 (Art.-Nr. GEDA 17111)20GEDA 17111GEDA Gleitrohr - 17111163,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Buchse D= 43x60mm - 17118 (Art.-Nr. GEDA 17118)30GEDA 17118GEDA Buchse D= 43x60mm - 1711834,98 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Buchse D= 43x60mm - 17118 (Art.-Nr. GEDA 17118)30GEDA 17118GEDA Buchse D= 43x60mm - 1711834,98 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sprengring Spi 43 - 17167 (Art.-Nr. GEDA 17167)40GEDA 17167GEDA Sprengring Spi 43 - 171674,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Druckfeder D 4 - 17164 (Art.-Nr. GEDA 17164)50GEDA 17164GEDA Druckfeder D 4 - 1716414,84 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Befestigungslasche - 17109 (Art.-Nr. GEDA 17109)60GEDA 17109GEDA Befestigungslasche - 1710938,69 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Seitenwandblech - 1014570 (Art.-Nr. GEDA 1014570)70GEDA 1014570GEDA Seitenwandblech - 1014570140,98 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Vorlegeband 15 x 3mm - 19229 (Art.-Nr. GEDA 19229)80GEDA 19229GEDA Vorlegeband 15 x 3mm - 192294,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M6 x 20 - 28478 (Art.-Nr. GEDA 28478)90GEDA 28478GEDA Sechskantschraube M6 x 20 - 284784,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schloss Tür - 63130 (Art.-Nr. GEDA 63130)110GEDA 63130GEDA Schloss Tür - 631301.110,88 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 16 - 06056 (Art.-Nr. GEDA 06056)120GEDA 06056GEDA Zylinderschraube M10 x 16 - 060564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)130GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)140GEDA 05865GEDA Sechskantschraube M8 x 20 - 058654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)150GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schmiernippel A 8 x 1 - 03360 (Art.-Nr. GEDA 03360)170GEDA 03360GEDA Schmiernippel A 8 x 1 - 033604,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schmiernippelkappe - 10596 (Art.-Nr. GEDA 10596)180GEDA 10596GEDA Schmiernippelkappe - 105964,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 90 - 36676 (Art.-Nr. GEDA 36676)190GEDA 36676GEDA Sechskantschraube M10 x 90 - 366764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10,5 - 35248 (Art.-Nr. GEDA 35248)200GEDA 35248GEDA Scheibe 10,5 - 352484,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 37041 (Art.-Nr. GEDA 37041)210GEDA 37041GEDA Sicherungsmutter M10 - 370417,00 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 30 - 04153 (Art.-Nr. GEDA 04153)220GEDA 04153GEDA Sechskantschraube M12 x 30 - 041534,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)230GEDA 18080GEDA Scheibe 13 - 180804,24 €  exkl. MwSt.

In den Warenkorb
