1-090893 C_52805 MASTANBINDUNG P12/ERA

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET365DEGB201709 » 1-090893 C_52805 MASTANBINDUNG P12/ERA

Ersatzteilliste 1-090893 C_52805 MASTANBINDUNG P12/ERA

1-090893 C_52805 MASTANBINDUNG P12/ERA

Ersatzteillisten: ET365DEGB201709 | ET365DEGBRU201709 | ET365DEGBRU201710 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

100%

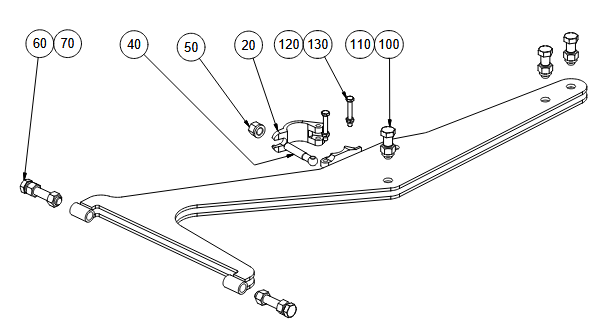

1-090893 c_52805 mastanbindung p12/era20
40
50
60
70
100
110
120
130
FotoPos.Art-Nr.NamePreisKaufen
GEDA Schelle 1 1 / 2- - 12536 (Art.-Nr. GEDA 12536)20GEDA 12536GEDA Schelle 1 1 / 2- - 125364,24 €  exkl. MwSt.

In den Warenkorb

GEDA Augenschraube M14 x 75 - 12535 (Art.-Nr. GEDA 12535)40GEDA 12535GEDA Augenschraube M14 x 75 - 125355,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M14 - 07214 (Art.-Nr. GEDA 07214)50GEDA 07214GEDA Sechskantmutter M14 - 072144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M16 x 80 - 34384 (Art.-Nr. GEDA 34384)60GEDA 34384GEDA SKT-SCHRAUBE M16 X 80 - GED 343844,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M16 - 22557 (Art.-Nr. GEDA 22557)70GEDA 22557GEDA SKT-MUTTER M16 - GED 225573,00 €  exkl. MwSt.

In den Warenkorb

GEDA Pass-Schraube M16 x 50 - 54060 (Art.-Nr. GEDA 54060)100GEDA 54060GEDA PASS-SCHRAUBE M16 X 50 - GED 5406012,32 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)110GEDA 06536GEDA SICH-MUTTER M16 - GED 065363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 37040 (Art.-Nr. GEDA 37040)120GEDA 37040GEDA SICH-MUTTER M8 - GED 370405,61 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 55 - 62922 (Art.-Nr. GEDA 62922)130GEDA 62922GEDA SKT-SCHRAUBE M8 X 55 - GED 629223,00 €  exkl. MwSt.

In den Warenkorb
