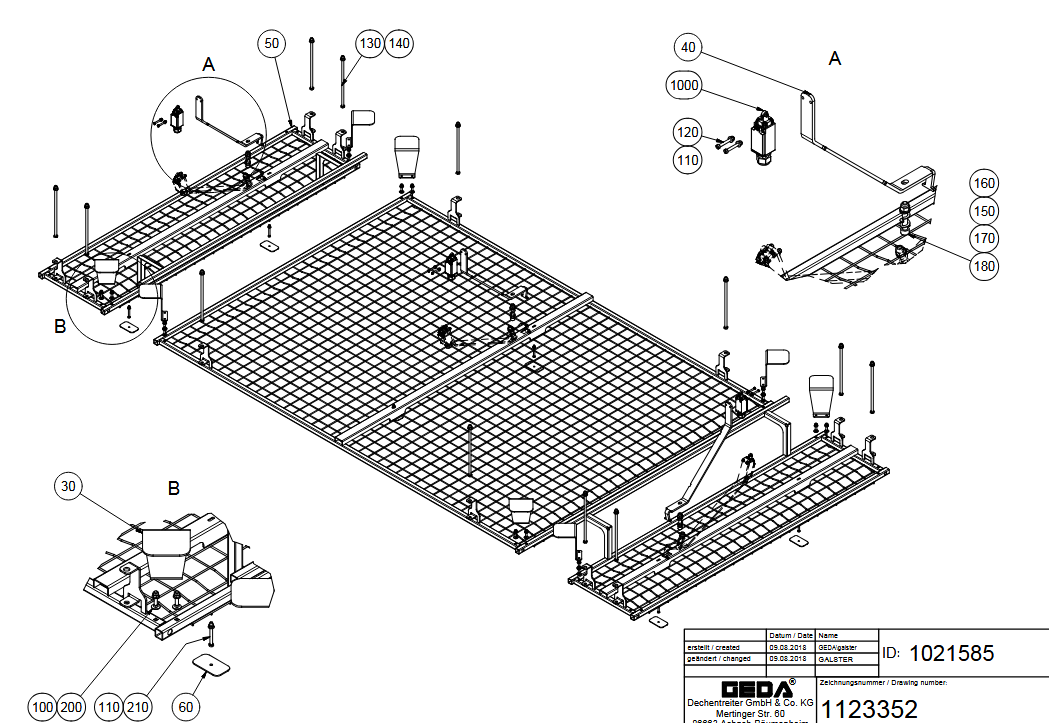

1123352_1021585 UNTERFAHRSCHUTZ BÜHNE „C“

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET365DEGB201710 » 1123352_1021585 UNTERFAHRSCHUTZ BÜHNE „C“

Ersatzteilliste 1123352_1021585 UNTERFAHRSCHUTZ BÜHNE „C“

1123352_1021585 UNTERFAHRSCHUTZ BÜHNE "C"

Ersatzteillisten: ET365DEGB201710 | ET365DEGBRU201710 | ET406DEGB201909 | ET406DEGB202011 | ET406DEGBFR202011 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1123352_1021585 unterfahrschutz bühne "c"30
40
1011420
50
60
100
110
110
120
130
140
150
160
170
180
200
210
1000
FotoPos.Art-Nr.NamePreisKaufen
GEDA Abweisblech Auffahrgitter - 1024617 (Art.-Nr. GEDA 1024617)30GEDA 1024617GEDA ABWEISBLECH AUFFAHRGITTER - GED 102461722,22 €  exkl. MwSt.

In den Warenkorb

40-1011420auf Anfrage

+49 89 1499080

GEDA Erweiterungsgitter - 1029404 (Art.-Nr. GEDA 1029404)50GEDA 1029404GEDA ERWEITERUNGSGITTER - GED 1029404574,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gegenblech für Schweißgitter - 1013626 (Art.-Nr. GEDA 1013626)60GEDA 1013626GEDA GEGENBLECH FÜR SCHWEIßGITTER - GED 10136265,83 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)100GEDA 17994GEDA Sicherungsmutter M6 - 179943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)110GEDA 18749GEDA Sicherungsmutter M5 - 187493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)110GEDA 18749GEDA Sicherungsmutter M5 - 187493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 40 - 13895 (Art.-Nr. GEDA 13895)120GEDA 13895GEDA Zylinderschraube M5 x 40 - 138953,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 230 - 22719 (Art.-Nr. GEDA 22719)130GEDA 22719GEDA SKT-SCHRAUBE M8 X 230 - GED 227198,14 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)140GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)150GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)160GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 60 - 40846 (Art.-Nr. GEDA 40846)170GEDA 40846GEDA ZYL-SCHRAUBEN M10 X 60 - GED 408463,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 60 - 40846 (Art.-Nr. GEDA 40846)180GEDA 40846GEDA ZYL-SCHRAUBEN M10 X 60 - GED 408463,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 35 - 04491 (Art.-Nr. GEDA 04491)200GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M5 x 50 - 07236 (Art.-Nr. GEDA 07236)210GEDA 07236GEDA SKT-SCHRAUBE M5 X 50 - GED 072363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter - 23159 (Art.-Nr. GEDA 23159)1000GEDA 23159GEDA ENDSCHALTER - GED 2315990,20 €  exkl. MwSt.

In den Warenkorb
