1-072704 B_01181 EINACHSANHÄNGER 500Z (12V)

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » Geräteversion 2 » ET353DEGB201707 » 1-072704 B_01181 EINACHSANHÄNGER 500Z (12V)

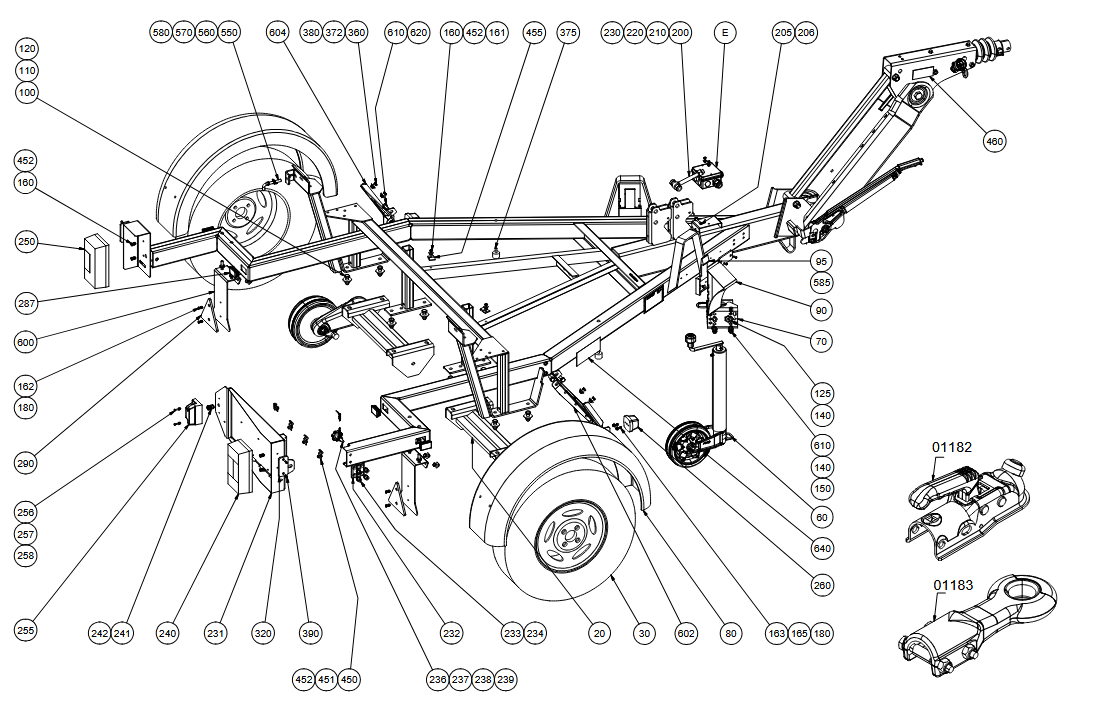

Ersatzteilliste 1-072704 B_01181 EINACHSANHÄNGER 500Z (12V)

1-072704 B_01181 EINACHSANHÄNGER 500Z (12V)

Ersatzteillisten: ET353DEGB201707 | ET353DEGB201710 | ET353DEGB201907 | ET353DEGB202010 | ET353DE_GB201208 | ET353DE_GB201402 | GEDA | GEDA 500 Z/ZP | Geräteversion 0 | Geräteversion 2 | Transportbühnen

Baugruppen: Transport

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%
1-072704 b_01181 einachsanhänger 500z (12v)120
110
100
452
160
250
287
600
162
180
290
256
257
258
255
242
241
240
231
320
390
452
451
450
236
237
238
239
232
233
234
20
30
602
80
163
165
180
200
640
60
150
140
610
140
125
70
90
585
95
206
205
E
E
200
210
220
230
375
455
161
452
160
620
610
360
372
380
604
550
560
570
580
460
01182
01183
FotoPos.Art-Nr.NamePreisKaufen
Geda GEDA Achse 1300 Kg - 14855 (Art.-Nr. GEDA 14855)20GEDA 14855GEDA Achse 1300 Kg - 148551.351,50 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Reifen mit Felge - 06260 (Art.-Nr. GEDA 06260)30GEDA 06260GEDA Reifen mit Felge - 06260226,84 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Stützrad - 13853 (Art.-Nr. GEDA 13853)60GEDA 13853GEDA Stützrad - 13853179,14 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Klemmschelle - 13854 (Art.-Nr. GEDA 13854)70GEDA 13854GEDA Klemmschelle - 1385442,40 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Kotflügel 14" - 06268 (Art.-Nr. GEDA 06268)80GEDA 06268GEDA Kotflügel 14" - 0626861,48 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Unterlegkeil - 06262 (Art.-Nr. GEDA 06262)90GEDA 06262GEDA Unterlegkeil - 062629,96 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Haltelasche - 06263 (Art.-Nr. GEDA 06263)95GEDA 06263GEDA Haltelasche - 062635,30 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantkopf-Schraube M12 x 35 - 04405 (Art.-Nr. GEDA 04405)100GEDA 04405GEDA Sechskantkopf-Schraube M12 x 35 - 044054,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)110GEDA 18080GEDA Scheibe 13 - 180804,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)120GEDA 03430GEDA Sicherungsmutter M12 - 034304,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 20 - 04456 (Art.-Nr. GEDA 04456)125GEDA 04456GEDA Sechskantschraube M10 x 20 - 044564,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B10140GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Federscheibe B10140GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)150GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M6 x 16 - 03201 (Art.-Nr. GEDA 03201)160GEDA 03201GEDA Sechskantschraube M6 x 16 - 032014,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M6 x 16 - 03201 (Art.-Nr. GEDA 03201)160GEDA 03201GEDA Sechskantschraube M6 x 16 - 032014,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)161GEDA 06297GEDA Scheibe 6 - 062974,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M5 x 16 - 04099 (Art.-Nr. GEDA 04099)162GEDA 04099GEDA Zylinderschraube M5 x 16 - 040994,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M5 x 20 - 04059 (Art.-Nr. GEDA 04059)163GEDA 04059GEDA Zylinderschraube M5 x 20 - 040594,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 5,3 - 06333 (Art.-Nr. GEDA 06333)165GEDA 06333GEDA Scheibe 5,3 - 063334,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M5 - 04175 (Art.-Nr. GEDA 04175)180GEDA 04175GEDA Sicherungsmutter M5 - 041754,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M5 - 04175 (Art.-Nr. GEDA 04175)180GEDA 04175GEDA Sicherungsmutter M5 - 041754,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Augenschraube - 06058 (Art.-Nr. GEDA 06058)200GEDA 06058GEDA Augenschraube - 060588,90 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Augenschraube - 06058 (Art.-Nr. GEDA 06058)200GEDA 06058GEDA Augenschraube - 060588,90 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M6 x 50 - 08253 (Art.-Nr. GEDA 08253)205GEDA 08253GEDA Zylinderschraube M6 x 50 - 082534,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)206GEDA 17994GEDA Sicherungsmutter M6 - 179944,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)210GEDA 06536GEDA Sicherungsmutter M16 - 065364,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)220GEDA 06588GEDA Scheibe 17 - 065884,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M16 x 55 - 06568 (Art.-Nr. GEDA 06568)230GEDA 06568GEDA Sechskantschraube M16 x 55 - 065684,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Leuchtenträger rechts - 39478 (Art.-Nr. GEDA 39478)231GEDA 39478GEDA Leuchtenträger rechts - 39478119,78 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scharnier L=60 - 47749 (Art.-Nr. GEDA 47749)232GEDA 47749GEDA Scharnier L=60 - 4774955,12 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M16 x 55 - 06568 (Art.-Nr. GEDA 06568)233GEDA 06568GEDA Sechskantschraube M16 x 55 - 065684,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)234GEDA 17388GEDA Sicherungsmutter M8 - 173884,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sterngriffschraube M10 - 19673 (Art.-Nr. GEDA 19673)236GEDA 19673GEDA Sterngriffschraube M10 - 196736,57 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M10 - 03186 (Art.-Nr. GEDA 03186)237GEDA 03186GEDA Sechskantmutter M10 - 031864,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Panzerkette 172mm - 03017 (Art.-Nr. GEDA 03017)238GEDA 03017GEDA Panzerkette 172mm - 030174,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA S-Haken - 07181 (Art.-Nr. GEDA 07181)239GEDA 07181GEDA S-Haken - 071814,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Rücklicht für Hänger - 38934 (Art.-Nr. GEDA 38934)240GEDA 38934GEDA Rücklicht für Hänger - 3893491,16 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Kabelverschraubung M12 - 19352 (Art.-Nr. GEDA 19352)241GEDA 19352GEDA Kabelverschraubung M12 - 193524,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Gegenmutter M12 x 1,5 MS - 19360 (Art.-Nr. GEDA 19360)242GEDA 19360GEDA Gegenmutter M12 x 1,5 MS - 193604,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Rücklichtglas mit Kennzeichenbeleuchtung - 13815 (Art.-Nr. GEDA 13815) - Detailaufnahme250GEDA 12856GEDA Rücklicht mit Glas - 1285689,04 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Leuchte - Kennzeichen - 38933 (Art.-Nr. GEDA 38933)255GEDA 38933GEDA Leuchte - Kennzeichen - 3893372,08 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M4 x 25 - 05387 (Art.-Nr. GEDA 05387)256GEDA 05387GEDA Zylinderschraube M4 x 25 - 053874,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 4,3 - 03282 (Art.-Nr. GEDA 03282)257GEDA 03282GEDA Scheibe 4,3 - 032824,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Hutmutter M4 - 17308 (Art.-Nr. GEDA 17308)258GEDA 17308GEDA Hutmutter M4 - 173084,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Vierkantstopfen R50302 - 16937 (Art.-Nr. GEDA 16937)287GEDA 16937GEDA Vierkantstopfen R50302 - 169374,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Rückstrahler (rot) - 12859 (Art.-Nr. GEDA 12859)290GEDA 12859GEDA Rückstrahler (rot) - 128598,37 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Rückstrahler - 12860 (Art.-Nr. GEDA 12860)320GEDA 12860GEDA Rückstrahler - 128606,47 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)360GEDA 05865GEDA Sechskantschraube M8 x 20 - 058654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)372GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Puffer D=30x22 - 09960 (Art.-Nr. GEDA 09960)375GEDA 09960GEDA Puffer D=30x22 - 099605,72 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme380GEDA 03756GEDA Sicherungsmutter M8 - 037564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Blechschraube 4,2 x 13 - 10167 (Art.-Nr. GEDA 10167)390GEDA 10167GEDA Blechschraube 4,2 x 13 - 101674,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Lastbühne Premium (Art.-Nr. GEDA 65330)450GEDA 65330GEDA Lastbühne Premium595,00 €  exkl. MwSt.505,75 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M6 x 12 - 06382 (Art.-Nr. GEDA 06382)451GEDA 06382GEDA Zylinderschraube M6 x 12 - 063824,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)452GEDA 06864GEDA Sicherungsmutter M6 - 068644,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)452GEDA 06864GEDA Sicherungsmutter M6 - 068644,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)452GEDA 06864GEDA Sicherungsmutter M6 - 068644,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schelle 10 - 15331 (Art.-Nr. GEDA 15331)455GEDA 15331GEDA Schelle 10 - 153314,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schild -Stützlast 100Kg- - 12591 (Art.-Nr. GEDA 12591)460GEDA 12591GEDA Schild -Stützlast 100Kg- - 125914,88 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsbolzen - 06770 (Art.-Nr. GEDA 06770)550GEDA 06770GEDA Sicherungsbolzen - 0677021,20 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Druckfeder - 03776 (Art.-Nr. GEDA 03776)560GEDA 03776GEDA Druckfeder - 037764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)570GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Spannhülse 4 x 36 - 12177 (Art.-Nr. GEDA 12177)580GEDA 12177GEDA Spannhülse 4 x 36 - 121774,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Blindniete A 4,8 - 13742 (Art.-Nr. GEDA 13742)585GEDA 13742GEDA Blindniete A 4,8 - 137424,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Kotflügelhalter - 31287 (Art.-Nr. GEDA 31287)600GEDA 31287GEDA Kotflügelhalter - 3128725,44 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Kotflüghalter rechts - 34111 (Art.-Nr. GEDA 34111)602GEDA 34111GEDA Kotflüghalter rechts - 3411161,48 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Kotflüghalter - 36058 (Art.-Nr. GEDA 36058)604GEDA 36058GEDA Kotflüghalter - 3605861,48 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)610GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)610GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)620GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schild Anhänger Radschrauben - 34845 (Art.-Nr. GEDA 34845)640GEDA 34845GEDA Schild Anhänger Radschrauben - 348455,41 €  exkl. MwSt.

In den Warenkorb

Geda Zugöse PKW (Art.-Nr. GEDA 01182)01182GEDA 01182Zugöse PKW132,00 €  exkl. MwSt.

In den Warenkorb

Geda Zugöse PKW (Art.-Nr. GEDA 01182)01183GEDA 01182Zugöse PKW132,00 €  exkl. MwSt.

In den Warenkorb

E-Eauf Anfrage
