1-109229_01040 BÜHNE SL 3,2M X 1,0M MIT DACH

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » Geräteversion 2 » ET353DEGB201707 » 1-109229_01040 BÜHNE SL 3,2M X 1,0M MIT DACH

Ersatzteilliste 1-109229_01040 BÜHNE SL 3,2M X 1,0M MIT DACH

1-109229_01040 BÜHNE SL 3,2M X 1,0M MIT DACH

Ersatzteillisten: ET353DEGB201707 | ET353DEGB201710 | ET353DE_GB201407 | GEDA | GEDA 500 Z/ZP | Geräteversion 0 | Geräteversion 2 | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1-109229_01040 bühne sl 3,2m x 1,0m mit dach40
210
10
70
820
990
1000
1510
1520
840
1020
1080
650
90
680
680
1110
2100
2000
20
980
1080
300
260
250
240
650
30
1070
280
290
110
1010
80
180
170
190
200
1000
990
980
60
600
1000
550
990
640
695
690
750
990
580
570
560
530
260
250
270
1300
1000
1120
1130
1100
940
1080
920
1080
1020
910
660
570
980
670
350
360
370
1110
350
360
370
1110
980
570
550
1000
290
340
330
320
120
120
150
140
130
320
330
280
290
340
FotoPos.Art-Nr.NamePreisKaufen
GEDA Rahmen links - 55473 (Art.-Nr. GEDA 55473)10GEDA 55473GEDA RAHMEN LINKS - GED 55473434,70 €  exkl. MwSt.

In den Warenkorb

GEDA Seitenwand SL schmal - 1033746G (Art.-Nr. GEDA 1033746G)20GEDA 1033746GGEDA SEITENWAND SL SCHMAL - GED 1033746G153,30 €  exkl. MwSt.

In den Warenkorb

GEDA Rahmen rechts - 55553 (Art.-Nr. GEDA 55553)30GEDA 55553GEDA RAHMEN RECHTS - GED 55553434,70 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech - 55554 (Art.-Nr. GEDA 55554)40GEDA 55554GEDA Schutzblech - 55554115,54 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech - 55573G (Art.-Nr. GEDA 55573G)60GEDA 55573GGEDA SCHUTZBLECH - GED 55573G93,50 €  exkl. MwSt.

In den Warenkorb

GEDA Auffahrrampe und Schranke rechts 972 - 54740 (Art.-Nr. GEDA 54740)70GEDA 54740GEDA AUFFAHRRAMPE+SCHRANKE RE 972 - GED 547402.565,00 €  exkl. MwSt.

In den Warenkorb

GEDA Auffahrrampe 1048x1136 - 42101 (Art.-Nr. GEDA 42101)80GEDA 42101GEDA AUFFAHRRAMPE 1048X1136 - GED 421012.845,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech - 55573G (Art.-Nr. GEDA 55573G)90GEDA 55573GGEDA SCHUTZBLECH - GED 55573G93,50 €  exkl. MwSt.

In den Warenkorb

GEDA Zuschnitt 21 x 3072 x 944 - 55622 (Art.-Nr. GEDA 55622)110GEDA 55622GEDA ZUSCHNITT 21 X 3072 X 944 - GED 55622675,00 €  exkl. MwSt.

In den Warenkorb

120-120auf Anfrage

+49 89 1499080

GEDA Zylinderschraube M4 x 35 - 05728 (Art.-Nr. GEDA 05728)130GEDA 05728GEDA ZYL-SCHRAUBE M4 X 35 - GED 057283,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)140GEDA 03265GEDA SKT-MUTTER M4 - GED 032653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B4 - 03266 (Art.-Nr. GEDA 03266)150GEDA 03266GEDA FEDERSCHEIBE B4 - GED 032663,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 5,3 - 06333 (Art.-Nr. GEDA 06333)170GEDA 06333GEDA Scheibe 5,3 - 063334,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)180GEDA 18749GEDA Sicherungsmutter M5 - 187493,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 20 - 04059 (Art.-Nr. GEDA 04059)190GEDA 04059GEDA Zylinderschraube M5 x 20 - 040594,24 €  exkl. MwSt.

In den Warenkorb

GEDA Dokumenten - Tasche Box - 49366 (Art.-Nr. GEDA 49366)200GEDA 49366GEDA DOKUMENTEN-TASCHE BOX - GED 4936655,55 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech SL lang - 55474G (Art.-Nr. GEDA 55474G)210GEDA 55474GGEDA SCHUTZBLECH SL LANG - GED 55474G141,75 €  exkl. MwSt.

In den Warenkorb

GEDA Überlastführung unten - 21098 (Art.-Nr. GEDA 21098)240GEDA 21098GEDA Überlastführung unten - 2109898,58 €  exkl. MwSt.

In den Warenkorb

GEDA Schwenkrahmenlager - 21100 (Art.-Nr. GEDA 21100)250GEDA 21100GEDA Schwenkrahmenlager - 2110043,46 €  exkl. MwSt.

In den Warenkorb

GEDA Schwenkrahmenlager - 21100 (Art.-Nr. GEDA 21100)250GEDA 21100GEDA Schwenkrahmenlager - 2110043,46 €  exkl. MwSt.

In den Warenkorb

GEDA Sprengring SW 50 - 17329 (Art.-Nr. GEDA 17329)260GEDA 17329GEDA Sprengring SW 50 - 173294,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sprengring SW 50 - 17329 (Art.-Nr. GEDA 17329)260GEDA 17329GEDA Sprengring SW 50 - 173294,24 €  exkl. MwSt.

In den Warenkorb

GEDA Überlastführung oben - 21093 (Art.-Nr. GEDA 21093)270GEDA 21093GEDA Überlastführung oben - 21093119,78 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)280GEDA 03223GEDA FEDERSCHEIBE B 6 - GED 032233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)280GEDA 03223GEDA FEDERSCHEIBE B 6 - GED 032233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)290GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)290GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)290GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle D28 - 17677 (Art.-Nr. GEDA 17677)300GEDA 17677GEDA Gummitülle D28 - 176774,00 €  exkl. MwSt.

In den Warenkorb

GEDA Winkel - 15189 (Art.-Nr. GEDA 15189)320GEDA 15189GEDA WINKEL - GED 1518911,00 €  exkl. MwSt.

In den Warenkorb

GEDA Winkel - 15189 (Art.-Nr. GEDA 15189)320GEDA 15189GEDA WINKEL - GED 1518911,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M6 x 12 - 06935 (Art.-Nr. GEDA 06935)330GEDA 06935GEDA SKT-SCHRAUBE M6 X 12 - GED 069353,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M6 x 12 - 06935 (Art.-Nr. GEDA 06935)330GEDA 06935GEDA SKT-SCHRAUBE M6 X 12 - GED 069353,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6,4 - 04281 (Art.-Nr. GEDA 04281)340GEDA 04281GEDA SCHEIBE 6,4 - GED 042813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6,4 - 04281 (Art.-Nr. GEDA 04281)340GEDA 04281GEDA SCHEIBE 6,4 - GED 042813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M10 x 70 - 15525 (Art.-Nr. GEDA 15525)350GEDA 15525GEDA Flachrundschraube M10 x 70 - 155254,24 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M10 x 70 - 15525 (Art.-Nr. GEDA 15525)350GEDA 15525GEDA Flachrundschraube M10 x 70 - 155254,24 €  exkl. MwSt.

In den Warenkorb

GEDA Führungsrohr - 15526 (Art.-Nr. GEDA 15526)360GEDA 15526GEDA FÜHRUNGSROHR - GED 155267,48 €  exkl. MwSt.

In den Warenkorb

GEDA Führungsrohr - 15526 (Art.-Nr. GEDA 15526)360GEDA 15526GEDA FÜHRUNGSROHR - GED 155267,48 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 03587 (Art.-Nr. GEDA 03587)370GEDA 03587GEDA DRUCKFEDER - GED 035874,00 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 03587 (Art.-Nr. GEDA 03587)370GEDA 03587GEDA DRUCKFEDER - GED 035874,00 €  exkl. MwSt.

In den Warenkorb

GEDA Steuerungsaufnahme - 55614G (Art.-Nr. GEDA 55614G)530GEDA 55614GGEDA STEUERUNGSAUFNAHME - GED 55614G222,60 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)550GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)550GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 70 - 03755 (Art.-Nr. GEDA 03755)560GEDA 03755GEDA SKT-SCHRAUBE M8 X 70 - GED 037553,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)570GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)570GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)570GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 12x1,5 L= 49 - 08661 (Art.-Nr. GEDA 08661)580GEDA 08661GEDA STAHLROHR 12X1,5 L= 49 - GED 086618,58 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckblech rechts - 16435G (Art.-Nr. GEDA 16435G)600GEDA 16435GGEDA Abdeckblech rechts - 16435G104,50 €  exkl. MwSt.

In den Warenkorb

GEDA Aufbauschutz - 55611 (Art.-Nr. GEDA 55611)640GEDA 55611GEDA AUFBAUSCHUTZ BÜHNE "SL" - GED 55611415,80 €  exkl. MwSt.

In den Warenkorb

GEDA Seitenwand SL breit - 1033675G (Art.-Nr. GEDA 1033675G)650GEDA 1033675GGEDA SEITENWAND SL BREIT - GED 1033675G197,40 €  exkl. MwSt.

In den Warenkorb

GEDA Seitenwand SL breit - 1033675G (Art.-Nr. GEDA 1033675G)650GEDA 1033675GGEDA SEITENWAND SL BREIT - GED 1033675G197,40 €  exkl. MwSt.

In den Warenkorb

GEDA Führungslasche für Aufbauschutz - 17042 (Art.-Nr. GEDA 17042)660GEDA 17042GEDA Führungslasche für Aufbauschutz - 1704215,90 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 30 - 04089 (Art.-Nr. GEDA 04089)670GEDA 04089GEDA Sechskantschraube M8 x 30 - 040894,24 €  exkl. MwSt.

In den Warenkorb

680-680auf Anfrage

+49 89 1499080

GEDA Abdeckblech - 55615G (Art.-Nr. GEDA 55615G)690GEDA 55615GGEDA ABDECKBLECH - GED 55615G58,85 €  exkl. MwSt.

In den Warenkorb

GEDA Blechschraube 4,8 x 13 - 15392 (Art.-Nr. GEDA 15392)695GEDA 15392GEDA Blechschraube 4,8 x 13 - 153923,00 €  exkl. MwSt.

In den Warenkorb

GEDA Vierkantstopfen R50402 - 17445 (Art.-Nr. GEDA 17445)750GEDA 17445GEDA Vierkantstopfen R50402 - 174453,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)820GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 18 - 20376 (Art.-Nr. GEDA 20376)840GEDA 20376GEDA ZYL-SCHRAUBE M10 X 18 - GED 203763,00 €  exkl. MwSt.

In den Warenkorb

GEDA Dachblech SL mittelteil - 55618 (Art.-Nr. GEDA 55618)910GEDA 55618GEDA DACHBLECH "MITTELTEIL" - GED 55618174,30 €  exkl. MwSt.

In den Warenkorb

GEDA Dachblech SL - 55616 (Art.-Nr. GEDA 55616)920GEDA 55616GEDA DACHBLECH SL - GED 55616178,50 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtscheibe Neopren D=45 - 31379 (Art.-Nr. GEDA 31379)940GEDA 31379GEDA DICHTSCHEIBE-NEOPR. D=45 - GED 313793,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)980GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)980GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)980GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)980GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)990GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)990GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)990GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)990GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)1000GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)1000GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)1000GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)1000GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)1000GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 25 - 37244 (Art.-Nr. GEDA 37244)1010GEDA 37244GEDA ZYL-SCHRAUBE M10 X 25 - GED 372443,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)1020GEDA 06297GEDA SCHEIBE 6 - GED 062973,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)1020GEDA 06297GEDA SCHEIBE 6 - GED 062973,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 35 - 04491 (Art.-Nr. GEDA 04491)1070GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 20 - 14089 (Art.-Nr. GEDA 14089)1080GEDA 14089GEDA Zylinderschraube M6 x 20 - 140893,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 20 - 14089 (Art.-Nr. GEDA 14089)1080GEDA 14089GEDA Zylinderschraube M6 x 20 - 140893,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 20 - 14089 (Art.-Nr. GEDA 14089)1080GEDA 14089GEDA Zylinderschraube M6 x 20 - 140893,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 20 - 14089 (Art.-Nr. GEDA 14089)1080GEDA 14089GEDA Zylinderschraube M6 x 20 - 140893,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 25 - 04691 (Art.-Nr. GEDA 04691)1100GEDA 04691GEDA ZYL-SCHRAUBE M8 X 25 - GED 046913,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)1110GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)1110GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)1110GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtscheibe D=29 - 62421 (Art.-Nr. GEDA 62421)1120GEDA 62421GEDA DICHTSCHEIBE D=29 - GED 624213,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme1130GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gegenblech für Schweißgitter - 1013626 (Art.-Nr. GEDA 1013626)1300GEDA 1013626GEDA GEGENBLECH FÜR SCHWEIßGITTER - GED 10136265,83 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)1510GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)1520GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Stapleraufnahme - 56413 (Art.-Nr. GEDA 56413)2000GEDA 56413GEDA STAPLERAUFNAHME - GED 5641340,15 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)2100GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Weitere Explosionszeichnungen der Ersatzteilliste ET353DEGB201707 (Geräteversion 2)

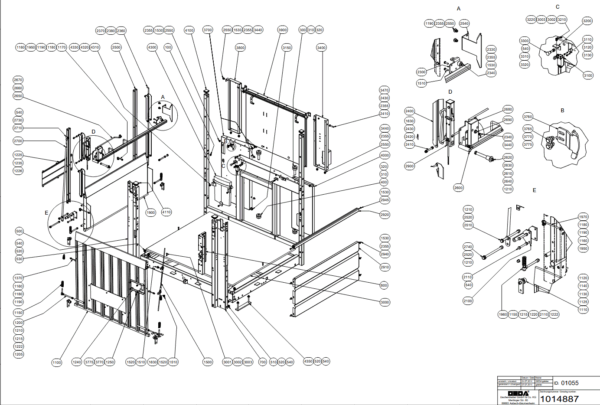

1014877 A_01047 BÜHNE „A“ 1,6 X 1,4M

1014877 A_01047 BÜHNE „A“ 1,6 X 1,4M

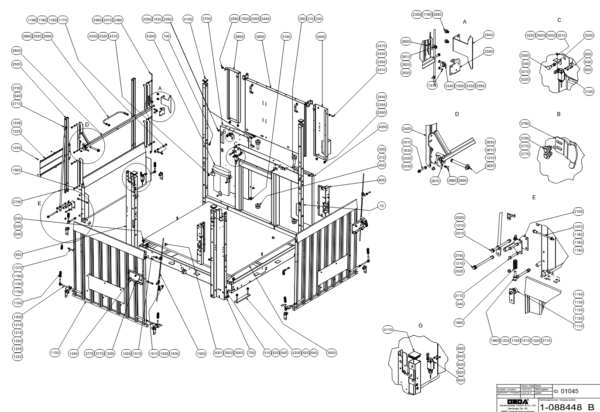

1-088448 D_01069 UL_01045 BÜHNE „C“ 1,6 X 1,4M

1-088448 D_01069 UL_01045 BÜHNE „C“ 1,6 X 1,4M
1-088375 B_21500 GEDA 500Z/ZP SCHLITTEN

1-088375 B_21500 GEDA 500Z/ZP SCHLITTEN
1-117602 C_55640 GEDA 500Z/ZP-2 SCHLITTEN

1-117602 C_55640 GEDA 500Z/ZP-2 SCHLITTEN
1-088541 E_01044 BÜHNE „B“ 1,6 X 1,4M

1-088541 E_01044 BÜHNE „B“ 1,6 X 1,4M
1-088442 A_21500 GEDA 500Z/ZP

1-088442 A_21500 GEDA 500Z/ZP
1-088590 C_01043 BÜHNE „A“ 1,6 X 1,4M

1-088590 C_01043 BÜHNE „A“ 1,6 X 1,4M
1014959 A_01046 BÜHNE „C“ 1,6 X 1,4M

1014959 A_01046 BÜHNE „C“ 1,6 X 1,4M
1022138 B_010568 BÜHNE SL 3,2M X 1,0M MIT DACH

1022138 B_010568 BÜHNE SL 3,2M X 1,0M MIT DACH

Weitere Explosionszeichnungen der Ersatzteilliste ET353DEGB201710 (Geräteversion 0)

1-088375 C_19016_21500 GEDA 500Z/ZP [SCHLITTEN]

1-088375 C_19016_21500 GEDA 500Z/ZP [SCHLITTEN]
1023614_01380_01381_01382_01383 KABELTOPF USA 480V

1023614_01380_01381_01382_01383 KABELTOPF USA 480V
1-061937 D_01087_01088_01089_01090 KABELTOPF 500Z/ZP

1-061937 D_01087_01088_01089_01090 KABELTOPF 500Z/ZP
1-088366 B_19016_21500 GEDA 500Z/ZP [FUßTEIL]

1-088366 B_19016_21500 GEDA 500Z/ZP [FUßTEIL]
1014877 A_01047 BÜHNE „A“ 1,6 X 1,4M

1014877 A_01047 BÜHNE „A“ 1,6 X 1,4M
1-117602 C_55640 GEDA 500Z/ZP-2 SCHLITTEN

1-117602 C_55640 GEDA 500Z/ZP-2 SCHLITTEN
1-088541 E_01044 BÜHNE „B“ 1,6 X 1,4M

1-088541 E_01044 BÜHNE „B“ 1,6 X 1,4M
1-088590 C_01043 BÜHNE „A“ 1,6 X 1,4M

1-088590 C_01043 BÜHNE „A“ 1,6 X 1,4M
1014959 A_01046 BÜHNE „C“ 1,6 X 1,4M

1014959 A_01046 BÜHNE „C“ 1,6 X 1,4M

Weitere Explosionszeichnungen der Ersatzteilliste ET353DE_GB201407 (Geräteversion 0)

1-117602 C_55640 GEDA 500Z/ZP-2 SCHLITTEN

1-117602 C_55640 GEDA 500Z/ZP-2 SCHLITTEN
1014887_01055 BÜHNE „B“ 1,6 X 1,4M

1014887_01055 BÜHNE „B“ 1,6 X 1,4M
1014877_01047 BÜHNE „A“ 1,6 X 1,4M

1014877_01047 BÜHNE „A“ 1,6 X 1,4M
1-088448 B_01045BÜHNE „C“ 1,6 X 1,4M

1-088448 B_01045BÜHNE „C“ 1,6 X 1,4M
1-088590_01043 BÜHNE „A“ 1,6 X 1,4M

1-088590_01043 BÜHNE „A“ 1,6 X 1,4M
1-088442 A_21500 GEDA 500Z/ZP

1-088442 A_21500 GEDA 500Z/ZP
1-088375_21500 GEDA 500Z/ZP SCHLITTEN

1-088375_21500 GEDA 500Z/ZP SCHLITTEN
1022138 B_010568 BÜHNE SL 3,2M X 1,0M MIT DACH

1022138 B_010568 BÜHNE SL 3,2M X 1,0M MIT DACH
1014727 A_1004547 DACHBLECH LANG

1014727 A_1004547 DACHBLECH LANG
