1-031552 D ELEKTRIKMODUL ETAGENTÜR

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » Geräteversion 0 » ET353DE_GB201208 » 1-031552 D ELEKTRIKMODUL ETAGENTÜR

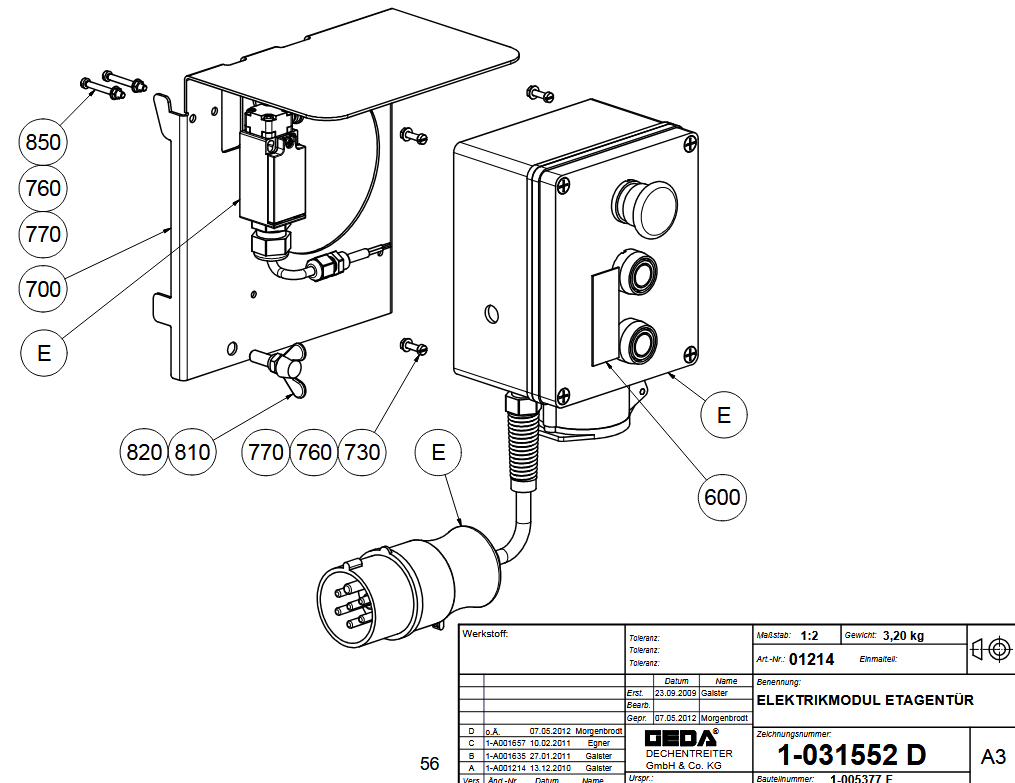

Ersatzteilliste 1-031552 D ELEKTRIKMODUL ETAGENTÜR

1-031552 D ELEKTRIKMODUL ETAGENTÜR

Ersatzteillisten: ET353DE_GB201208 | ET353DE_GB201402 | GEDA | GEDA 500 Z/ZP | Geräteversion 0 | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1-031552 d elektrikmodul etagentür850
760
770
700
820
820
810
770
760
730
600
FotoPos.Art-Nr.NamePreisKaufen
GEDA Schild -Etage- - 31225 (Art.-Nr. GEDA 31225)600GEDA 31225GEDA Schild -Etage- - 312254,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltkastenaufnahme - 21380 (Art.-Nr. GEDA 21380)700GEDA 21380GEDA SCHALTKASTENAUFNAHME - GED 2138051,15 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 16 - 03038 (Art.-Nr. GEDA 03038)730GEDA 03038GEDA Zylinderschraube M4 x 16 - 030384,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B4 - 03266 (Art.-Nr. GEDA 03266)760GEDA 03266GEDA FEDERSCHEIBE B4 - GED 032663,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B4 - 03266 (Art.-Nr. GEDA 03266)760GEDA 03266GEDA FEDERSCHEIBE B4 - GED 032663,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)770GEDA 03265GEDA SKT-MUTTER M4 - GED 032653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)770GEDA 03265GEDA SKT-MUTTER M4 - GED 032653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flügelschraube M8 x 30 - 03103 (Art.-Nr. GEDA 03103)810GEDA 03103GEDA FLÜGELSCHRAUBE M8 X 30 - GED 031033,00 €  exkl. MwSt.

In den Warenkorb

820-820auf Anfrage

+49 89 1499080

GEDA Zylinderschraube M4 x 35 - 05728 (Art.-Nr. GEDA 05728)850GEDA 05728GEDA ZYL-SCHRAUBE M4 X 35 - GED 057283,00 €  exkl. MwSt.

In den Warenkorb
