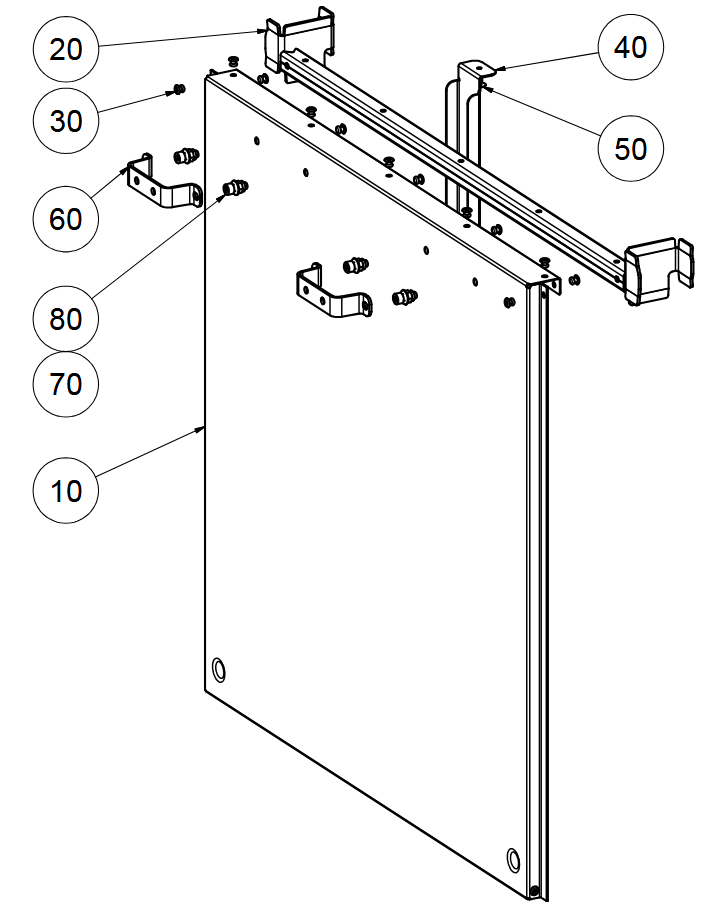

1-064113 A AUFBAUSCHUTZ KPL MONTAGESTEG LINKS [VZ]

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » Geräteversion 0 » ET353DE_GB201208 » 1-064113 A AUFBAUSCHUTZ KPL MONTAGESTEG LINKS [VZ]

Ersatzteilliste 1-064113 A AUFBAUSCHUTZ KPL MONTAGESTEG LINKS [VZ]

1-064113 A AUFBAUSCHUTZ KPL MONTAGESTEG LINKS [VZ]

Ersatzteillisten: ET353DE_GB201208 | ET353DE_GB201402 | GEDA | GEDA 500 Z/ZP | Geräteversion 0 | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1-064113 a aufbauschutz kpl montagesteg links [vz]20
30
60
80
70
10
40
50
FotoPos.Art-Nr.NamePreisKaufen
GEDA Aufbauschutz - 38164G (Art.-Nr. GEDA 38164G)10GEDA 38164GGEDA AUFBAUSCHUTZ - GED 38164G107,80 €  exkl. MwSt.

In den Warenkorb

GEDA Aufbauschutz - Quertraverse - 38162B (Art.-Nr. GEDA 38162B)20GEDA 38162BGEDA Aufbauschutz - Quertraverse - 38162B94,34 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 6 - 04640 (Art.-Nr. GEDA 04640)30GEDA 04640GEDA BLINDNIETE A 6 - GED 046403,00 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalterblech - 15897 (Art.-Nr. GEDA 15897)40GEDA 15897GEDA Endschalterblech - 1589739,22 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 4,8 - 13742 (Art.-Nr. GEDA 13742)50GEDA 13742GEDA BLINDNIETE A 4,8 - GED 137423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Griff Bügel - 41350 (Art.-Nr. GEDA 41350)60GEDA 41350GEDA Griff Bügel - 413505,72 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)70GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 20 - 25356 (Art.-Nr. GEDA 25356)80GEDA 25356GEDA ZYL-SCHRAUBE M8 X 20 - GED 253563,00 €  exkl. MwSt.

In den Warenkorb
