1-034148 C_41800_41800Z_42800 GEDA 300Z/ZP 230V / 400V FUSSTEIL_BÜHNE

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 300 Z/ZP » ET389DEGB2015-06 » 1-034148 C_41800_41800Z_42800 GEDA 300Z/ZP 230V / 400V FUSSTEIL_BÜHNE

Ersatzteilliste 1-034148 C_41800_41800Z_42800 GEDA 300Z/ZP 230V / 400V FUSSTEIL_BÜHNE

1-034148 C_41800_41800Z_42800 GEDA 300Z/ZP 230V / 400V FUSSTEIL_BÜHNE

Ersatzteillisten: ET389DEGB2015-06 | ET389DEGB2017-01 | ET389DEGB2017-07 | ET389DEGB201807 | GEDA | GEDA 300 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau | Fundament / Grundrahmen | Fussteile

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%
1-034148 c_41800_41800z_42800 geda 300z/zp 230v / 400v fussteil_bühne1
41805 36806 41806 36805
1002904
200
210
220
230
240
250
810
9030
9050
2400
2060
2062
2064
3200
3210
3220
3230
3150
3180
3160
2720
3170
2200
9040
2300
240
230
3030
280
270
290
20
30
208
35
280
270
260
10
202
120
100
110
2500
37022
2600
2000
2006
2050
3000
3010
3020
9040
40
30
204
208
60
70
80
206
105
80
206
FotoPos.Art-Nr.NamePreisKaufen
1-41805 36806 41806 36805auf Anfrage

+49 89 1499080

Geda GEDA Fußteil Mastseite - 36810E (Art.-Nr. GEDA 36810E)10GEDA 36810EGEDA Fußteil Mastseite - 36810E805,60 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Abstützspindel L=175 - 15616 (Art.-Nr. GEDA 15616)20GEDA 15616GEDA Abstützspindel L=175 - 15616129,32 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B1030GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Federscheibe B1030GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

Geda GEDA Sechskantschraube M10 x 30 - 07725 (Art.-Nr. GEDA 07725)35GEDA 07725GEDA Sechskantschraube M10 x 30 - 077254,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)40GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Puffer D 80 x 120 - 14889 (Art.-Nr. GEDA 14889)60GEDA 14889GEDA Puffer D 80 x 120 - 1488977,38 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 20 - 03193 (Art.-Nr. GEDA 03193)70GEDA 03193GEDA Sechskantschraube M12 x 20 - 031934,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)80GEDA 03777GEDA Federscheibe B12 - 037774,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B12 - 03777 (Art.-Nr. GEDA 03777)80GEDA 03777GEDA Federscheibe B12 - 037774,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M12 x 40 - 18321 (Art.-Nr. GEDA 18321)100GEDA 18321GEDA Zylinderschraube M12 x 40 - 183214,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)105GEDA 03427GEDA Scheibe 13 - 034274,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Fußteil Frontseite - 36811 (Art.-Nr. GEDA 36811)110GEDA 36811GEDA Fußteil Frontseite - 36811307,40 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)120GEDA 18080GEDA Scheibe 13 - 180804,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Grundmast - 36910 (Art.-Nr. GEDA 36910)200GEDA 36910GEDA Grundmast - 36910975,20 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Strebe - 15879 (Art.-Nr. GEDA 15879)202GEDA 15879GEDA Strebe - 15879100,70 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)204GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)206GEDA 03516GEDA Sechskantmutter M12 - 035164,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)206GEDA 03516GEDA Sechskantmutter M12 - 035164,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)208GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)208GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Notendanfahrblech - 15003 (Art.-Nr. GEDA 15003)210GEDA 15003GEDA Notendanfahrblech - 1500333,39 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)220GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)230GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)230GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)240GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)240GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)250GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M16 x 35 - 05174 (Art.-Nr. GEDA 05174)260GEDA 05174GEDA Sechskantschraube M16 x 35 - 051744,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)270GEDA 06588GEDA Scheibe 17 - 065884,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)270GEDA 06588GEDA Scheibe 17 - 065884,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)280GEDA 06536GEDA Sicherungsmutter M16 - 065364,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)280GEDA 06536GEDA Sicherungsmutter M16 - 065364,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M16 x 40 - 17673 (Art.-Nr. GEDA 17673)290GEDA 17673GEDA Zylinderschraube M16 x 40 - 176734,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Aufbauschutz - 36967 (Art.-Nr. GEDA 36967)810GEDA 36967GEDA Aufbauschutz - 36967409,16 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Bodengruppe 300 Z/ZP - 42125E (Art.-Nr. GEDA 42125E)2000GEDA 42125EGEDA Bodengruppe 300 Z/ZP - 42125E1.060,00 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Gummitülle - 14867 (Art.-Nr. GEDA 14867)2006GEDA 14867GEDA Gummitülle - 148674,77 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zuschnitt 21x1192x915 - 42136 (Art.-Nr. GEDA 42136)2050GEDA 42136GEDA Zuschnitt 21x1192x915 - 42136166,42 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Flachrundschraube M6 x 35 - 04491 (Art.-Nr. GEDA 04491)2060GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)2062GEDA 03223GEDA Federscheibe B6 - 032234,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)2064GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Vorderwand - 36815 (Art.-Nr. GEDA 36815)2200GEDA 36815GEDA Vorderwand - 36815421,88 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Auffahrrampe mit Schranke - 42100 (Art.-Nr. GEDA 42100)2300GEDA 42100GEDA Auffahrrampe mit Schranke - 421002.135,90 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Auffahrrampe 1048x1136 - 42101 (Art.-Nr. GEDA 42101)2400GEDA 42101GEDA Auffahrrampe 1048x1136 - 421012.840,80 €  exkl. MwSt.

In den Warenkorb

2500-37022auf Anfrage

+49 89 1499080

Geda GEDA Abdeckblech - 37023 (Art.-Nr. GEDA 37023)2600GEDA 37023GEDA Abdeckblech - 37023168,54 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)2720GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federstahlklammer D 25 - 19725 (Art.-Nr. GEDA 19725)3000GEDA 19725GEDA Federstahlklammer D 25 - 197254,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M4 x 10 - 03320 (Art.-Nr. GEDA 03320)3010GEDA 03320GEDA Zylinderschraube M4 x 10 - 033204,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M4 - 24432 (Art.-Nr. GEDA 24432)3020GEDA 24432GEDA Sicherungsmutter M4 - 244324,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)3030GEDA 05865GEDA Sechskantschraube M8 x 20 - 058654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Andrucklasche für Schranke - 17204 (Art.-Nr. GEDA 17204)3150GEDA 17204GEDA Andrucklasche für Schranke - 1720419,93 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Druckfeder - 03776 (Art.-Nr. GEDA 03776)3160GEDA 03776GEDA Druckfeder - 037764,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Bolzen mit Kopf - 22457 (Art.-Nr. GEDA 22457)3170GEDA 22457GEDA Bolzen mit Kopf - 224578,69 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)3180GEDA 17994GEDA Sicherungsmutter M6 - 179944,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Dokumenten - Tasche Box - 49366 (Art.-Nr. GEDA 49366)3200GEDA 49366GEDA Dokumenten - Tasche Box - 4936651,94 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M5 x 20 - 04059 (Art.-Nr. GEDA 04059)3210GEDA 04059GEDA Zylinderschraube M5 x 20 - 040594,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 5,3 - 06333 (Art.-Nr. GEDA 06333)3220GEDA 06333GEDA Scheibe 5,3 - 063334,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M5 - 18749 (Art.-Nr. GEDA 18749)3230GEDA 18749GEDA Sicherungsmutter M5 - 187494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schild -Aufbau 300 Z/ZP- - 42138 (Art.-Nr. GEDA 42138)9030GEDA 42138GEDA Schild -Aufbau 300 Z/ZP- - 421389,43 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schild -GEDA Original- - 28594 (Art.-Nr. GEDA 28594)9040GEDA 28594GEDA Schild -GEDA Original- - 2859413,25 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schild -GEDA Original- - 28594 (Art.-Nr. GEDA 28594)9040GEDA 28594GEDA Schild -GEDA Original- - 2859413,25 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schild -GEDA 300 Z/ZP- - 37324 (Art.-Nr. GEDA 37324)9050GEDA 37324GEDA Schild -GEDA 300 Z/ZP- - 3732410,49 €  exkl. MwSt.

In den Warenkorb

Geda Montagesteg für Bühne für GEDA 300 Z/ZP (Art.-Nr. GEDA 29650)1002904GEDA 29650Montagesteg für Bühne für GEDA 300 Z/ZP1.525,00 €  exkl. MwSt.

In den Warenkorb

Weitere Explosionszeichnungen der Ersatzteilliste ET389DEGB2015-06 (GEDA 300 Z/ZP)

1123101_1122215 DACH 3700Z/ZP

1123101_1122215 DACH 3700Z/ZP
1-034991 C_41800GEDA 300Z/ZP 400V MIT RAMPE

1-034991 C_41800GEDA 300Z/ZP 400V MIT RAMPE
1-039242 A_53232GEDA 300Z/ZP 480V60HZ RAMPE

1-039242 A_53232GEDA 300Z/ZP 480V60HZ RAMPE
1-050754 A_41801_42801 GEDA 300Z/ZP 400V_230V MIT TÜRE

1-050754 A_41801_42801 GEDA 300Z/ZP 400V_230V MIT TÜRE
1-117692 A_54740 AUFFAHRRAMPE + SCHRANKE RECHTS

1-117692 A_54740 AUFFAHRRAMPE + SCHRANKE RECHTS
1-053684 A_39750 FLÜGELTÜRE BÜHNE 300Z/ZP

1-053684 A_39750 FLÜGELTÜRE BÜHNE 300Z/ZP
1-073207 A_42102/ FLÜGELTÜR BÜHNE 300Z/ZP

1-073207 A_42102/ FLÜGELTÜR BÜHNE 300Z/ZP
1-038929_53232 GEDA 300Z/ZP 480V60HZ FUSSTEIL_BÜHNE

1-038929_53232 GEDA 300Z/ZP 480V60HZ FUSSTEIL_BÜHNE
1040645_55600 GEDA 300Z/ZP-2 400V FUSSTEIL_BÜHNE

1040645_55600 GEDA 300Z/ZP-2 400V FUSSTEIL_BÜHNE

Weitere Explosionszeichnungen der Ersatzteilliste ET389DEGB2017-01 (GEDA 300 Z/ZP)

1040639 B_55600 GEDA 300Z/ZP-2 400V SCHLITTEN

1040639 B_55600 GEDA 300Z/ZP-2 400V SCHLITTEN
1067664 B_26700 GEDA 300ZP PERM. 400V SCHLITTEN

1067664 B_26700 GEDA 300ZP PERM. 400V SCHLITTEN
1-039242 B_53232 GEDA 300Z/ZP 480V60HZ SCHLITTEN

1-039242 B_53232 GEDA 300Z/ZP 480V60HZ SCHLITTEN

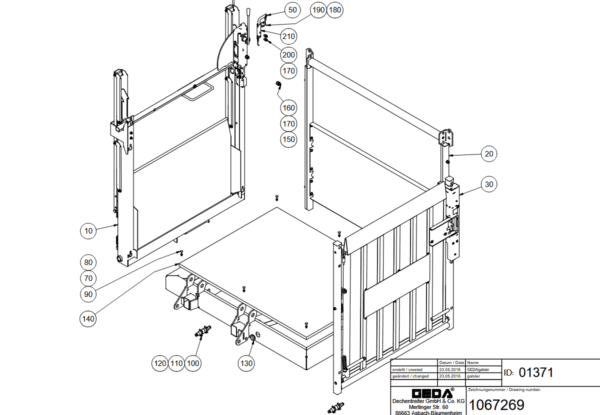

1067269_0137 BÜHNE B 300ZP PERMANENT

1067269_0137 BÜHNE B 300ZP PERMANENT
1-037624 D_3695 SCHLEPPKABELHALTER 300Z/ZP

1-037624 D_3695 SCHLEPPKABELHALTER 300Z/ZP
1-077470 D_26600 GEDA 300ZP PERM. 400V SCHLITTEN

1-077470 D_26600 GEDA 300ZP PERM. 400V SCHLITTEN
1040138 B_62700 SCHIEBETOR HORIZONTAL

1040138 B_62700 SCHIEBETOR HORIZONTAL
1-089193_21610 UMWEHRUNG 2,8 X 3,0M

1-089193_21610 UMWEHRUNG 2,8 X 3,0M
1-089168 A_2217UMWEHRUNGSSCHRANKE MONT.

1-089168 A_2217UMWEHRUNGSSCHRANKE MONT.

Weitere Explosionszeichnungen der Ersatzteilliste ET389DEGB2017-07 (GEDA 300 Z/ZP)

1022392 B_56260 ENDSCHALTERBLECH LETZTE ETAGE

1022392 B_56260 ENDSCHALTERBLECH LETZTE ETAGE
1-034991 G_41800_42800_41801_42801 GEDA 300Z/ZP

1-034991 G_41800_42800_41801_42801 GEDA 300Z/ZP
1067664 C_26700 GEDA 300ZP PERM. 400V BÜHNE A

1067664 C_26700 GEDA 300ZP PERM. 400V BÜHNE A
1-077470 D_26600 GEDA 300ZP PERM. 400V SCHLITTEN

1-077470 D_26600 GEDA 300ZP PERM. 400V SCHLITTEN

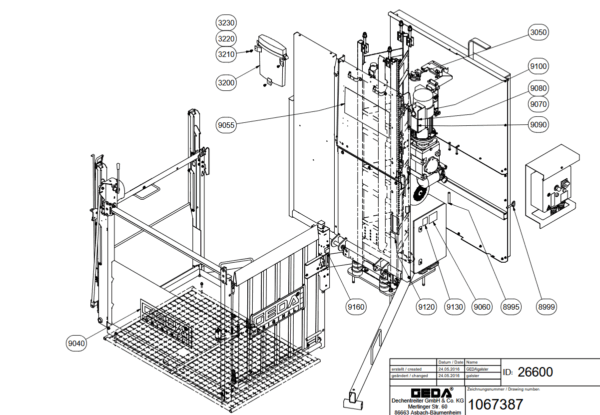

1067387_26600 GEDA 300ZP PERM. 400V 12m/min

1067387_26600 GEDA 300ZP PERM. 400V 12m/min
1067340_26600_26700 FUßTEIL (GEDA 300ZP PERM. 400V)

1067340_26600_26700 FUßTEIL (GEDA 300ZP PERM. 400V)
1067688_26700 GEDA 300ZP PERM. 400V 9m/min

1067688_26700 GEDA 300ZP PERM. 400V 9m/min

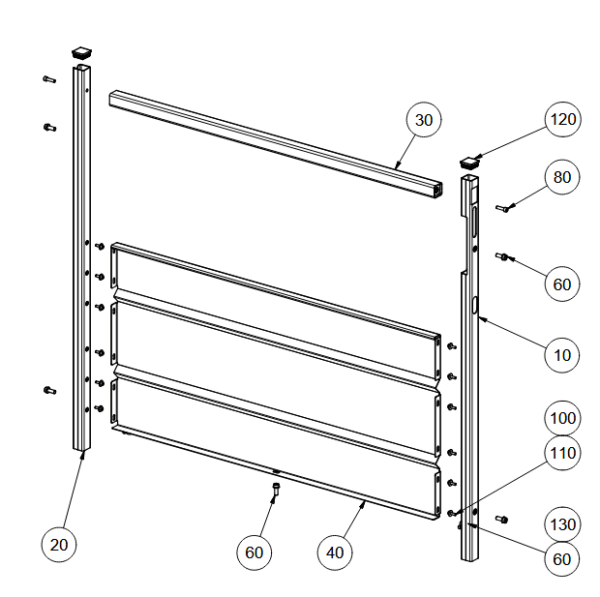

Art. 46690 SEITENWAND

Art. 46690 SEITENWAND
1067255_01370 BÜHNE A 300ZP PERMANENT

1067255_01370 BÜHNE A 300ZP PERMANENT

Weitere Explosionszeichnungen der Ersatzteilliste ET389DEGB201807 (GEDA 300 Z/ZP)

1-034991 G_41800_42800_41801_42801 SCHLITTEN

1-034991 G_41800_42800_41801_42801 SCHLITTEN

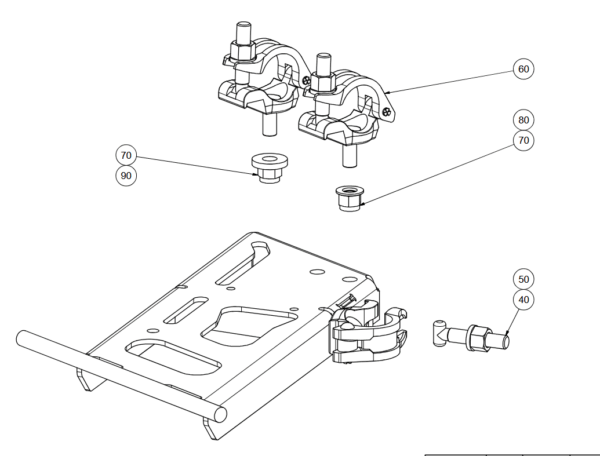

1-016535 B_0113 SATZ MASTHALTERUNG

1-016535 B_0113 SATZ MASTHALTERUNG

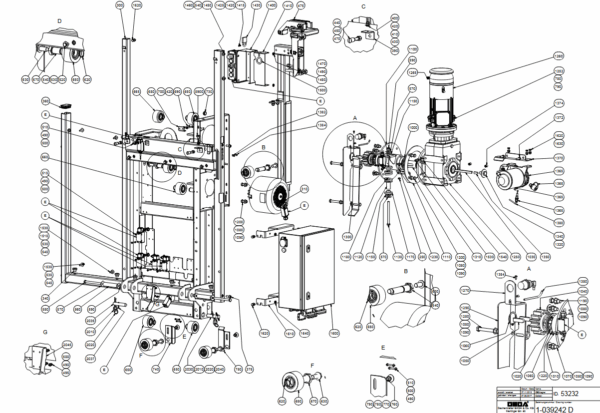

1-039242 D_53232 GEDA 300Z/ZP 480V60HZ RAMPE
