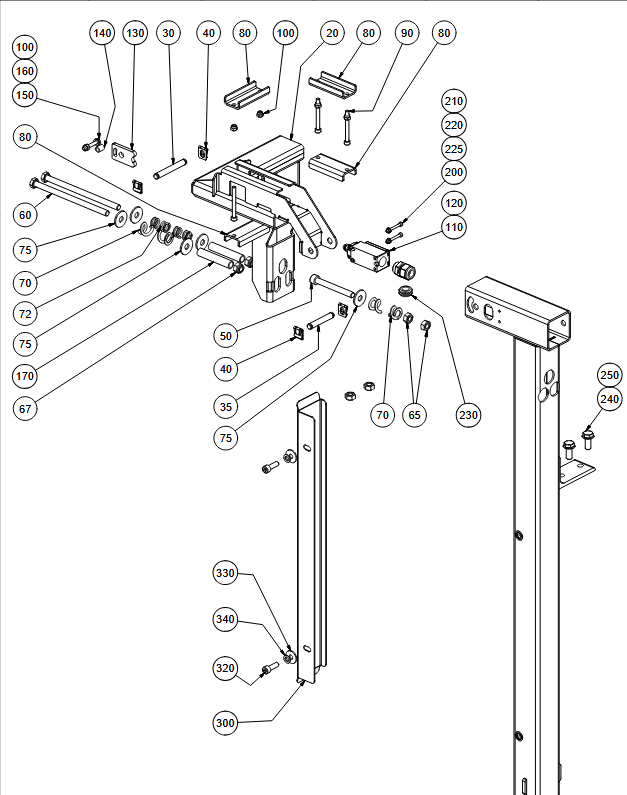

1-037624 D_3695 SCHLEPPKABELHALTER 300Z/ZP

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 300 Z/ZP » ET389DEGB2017-01 » 1-037624 D_3695 SCHLEPPKABELHALTER 300Z/ZP

Ersatzteilliste 1-037624 D_3695 SCHLEPPKABELHALTER 300Z/ZP

1-037624 D_3695 SCHLEPPKABELHALTER 300Z/ZP

Ersatzteillisten: ET389DEGB2017-01 | GEDA | GEDA 300 Z/ZP | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

100%
1-037624 d_3695 schleppkabelhalter 300z/zp12540
32464
31052
04365
31046
06864
32433
31046
14682
31046
03265
03266
03282
30198
19354
24431
03023
04576
05726
03185
20552
19739
04365
17990
04049
04047
03403
04691
40914
40914 - KLEMMBÜGEL
06864
04281
04367
31046
26416
04049
20552
23655
04049
19569
03751
FotoPos.Art-Nr.NamePreisKaufen
GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)03185GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)03265GEDA 03265GEDA SKT-MUTTER M4 - GED 032653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B4 - 03266 (Art.-Nr. GEDA 03266)03266GEDA 03266GEDA FEDERSCHEIBE B4 - GED 032663,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 4,3 - 03282 (Art.-Nr. GEDA 03282)03282GEDA 03282GEDA SCHEIBE 4,3 - GED 032823,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)03403GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)03751GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)04047GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)04049GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)04049GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)04049GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6,4 - 04281 (Art.-Nr. GEDA 04281)04281GEDA 04281GEDA SCHEIBE 6,4 - GED 042813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sl-Sicherung 10 - 04365 (Art.-Nr. GEDA 04365)04365GEDA 04365GEDA SL-SICHERUNG 10 - GED 043653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sl-Sicherung 10 - 04365 (Art.-Nr. GEDA 04365)04365GEDA 04365GEDA SL-SICHERUNG 10 - GED 043653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M6 x 35 - 04367 (Art.-Nr. GEDA 04367)04367GEDA 04367GEDA SKT-SCHRAUBE M6 X 35 - GED 043673,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)04576GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 25 - 04691 (Art.-Nr. GEDA 04691)04691GEDA 04691GEDA ZYL-SCHRAUBE M8 X 25 - GED 046913,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)05726GEDA 05726GEDA GUMMITÜLLE - GED 057263,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)06864GEDA 06864GEDA SICH-MUTTER M6 - GED 068643,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)06864GEDA 06864GEDA SICH-MUTTER M6 - GED 068643,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 10x1,75 L= 13 - 12540 (Art.-Nr. GEDA 12540)12540GEDA 12540GEDA STAHLROHR 10X1,75 L= 13 - GED 125407,37 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 60 - 14682 (Art.-Nr. GEDA 14682)14682GEDA 14682GEDA Zylinderschraube M6 x 60 - 146823,00 €  exkl. MwSt.

In den Warenkorb

GEDA Bolzen D 10 - 17990 (Art.-Nr. GEDA 17990)17990GEDA 17990GEDA BOLZEN D 10 - GED 1799013,86 €  exkl. MwSt.

In den Warenkorb

GEDA Kabelverschraubung M20 - 19354 (Art.-Nr. GEDA 19354)19354GEDA 19354GEDA KABELVERSCHRAUBUNG M20 - GED 193544,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 14x1,8 L= 74 - 19569 (Art.-Nr. GEDA 19569)19569GEDA 19569GEDA Stahlrohr 14x1,8 L= 74 - 195697,92 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 85 - 19739 (Art.-Nr. GEDA 19739)19739GEDA 19739GEDA ZYL-SCHRAUBE M10 X 85 - GED 197393,00 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder D18 x 70 - 20552 (Art.-Nr. GEDA 20552)20552GEDA 20552GEDA DRUCKFEDER D18 X 70 - GED 2055214,30 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder D18 x 70 - 20552 (Art.-Nr. GEDA 20552)20552GEDA 20552GEDA DRUCKFEDER D18 X 70 - GED 2055214,30 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder L=42 - 23655 (Art.-Nr. GEDA 23655)23655GEDA 23655GEDA DRUCKFEDER L=42 - GED 236558,80 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter E 101 - 00 - BI - 24431 (Art.-Nr. GEDA 24431)24431GEDA 24431GEDA Endschalter E 101 - 00 - BI - 2443147,70 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 170 - 26416 (Art.-Nr. GEDA 26416)26416GEDA 26416GEDA SKT-SCHRAUBE M10 X 170 - GED 264164,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 35 - 30198 (Art.-Nr. GEDA 30198)30198GEDA 30198GEDA ZYL-SCHRAUBE M4 X 35 - GED 301983,00 €  exkl. MwSt.

In den Warenkorb

GEDA KlemmFlach Flachkabel - 31046 (Art.-Nr. GEDA 31046)31046GEDA 31046GEDA KLEMMFLACH FLACHKABEL - GED 3104617,16 €  exkl. MwSt.

In den Warenkorb

GEDA KlemmFlach Flachkabel - 31046 (Art.-Nr. GEDA 31046)31046GEDA 31046GEDA KLEMMFLACH FLACHKABEL - GED 3104617,16 €  exkl. MwSt.

In den Warenkorb

GEDA KlemmFlach Flachkabel - 31046 (Art.-Nr. GEDA 31046)31046GEDA 31046GEDA KLEMMFLACH FLACHKABEL - GED 3104617,16 €  exkl. MwSt.

In den Warenkorb

GEDA KlemmFlach Flachkabel - 31046 (Art.-Nr. GEDA 31046)31046GEDA 31046GEDA KLEMMFLACH FLACHKABEL - GED 3104617,16 €  exkl. MwSt.

In den Warenkorb

GEDA Bolzen 10,0 x 58,0 - 31052 (Art.-Nr. GEDA 31052)31052GEDA 31052GEDA BOLZEN 10,0 X 58,0 - GED 3105218,26 €  exkl. MwSt.

In den Warenkorb

GEDA Schleppkabelhalter - 32433 (Art.-Nr. GEDA 32433)32433GEDA 32433GEDA SCHLEPPKABELHALTER - GED 32433235,20 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltkulisse Schleppkabel P6 / P18 - 32464 (Art.-Nr. GEDA 32464)32464GEDA 32464GEDA SCHALTKULISSE SCHLEPPK. P6/P18 - GED 3246416,50 €  exkl. MwSt.

In den Warenkorb

40914-40914 - KLEMMBÜGELauf Anfrage
