1-015608 F_21410 MASTAUFBAUHILFE

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET409DEGB202305 » 1-015608 F_21410 MASTAUFBAUHILFE

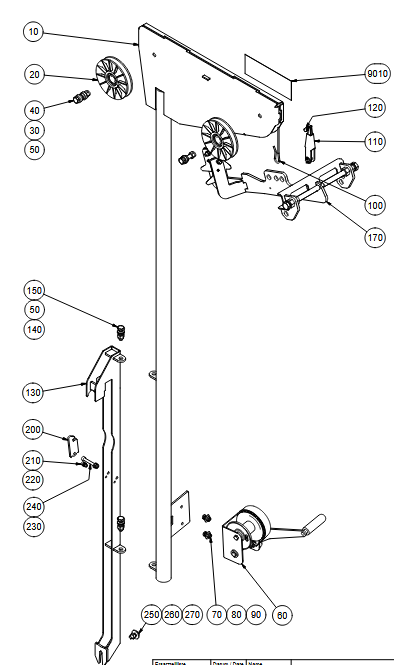

Ersatzteilliste 1-015608 F_21410 MASTAUFBAUHILFE

1-015608 F_21410 MASTAUFBAUHILFE

Ersatzteillisten: ET409DEGB202305 | ET409DEGB202404 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

100%
1-015608 f_21410 mastaufbauhilfe10
1-015608 F
20
30
40
50
50
60
70
80
90
100
110
120
130
140
150
170
K00107
200
210
220
230
240
250
260
270
9010
FotoPos.Art-Nr.NamePreisKaufen
10-1-015608 Fauf Anfrage

+49 89 1499080

GEDA Lagerbuchse - 08660 (Art.-Nr. GEDA 08660)30GEDA 08660GEDA LAGERBUCHSE - GED 086609,79 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 50 - 05874 (Art.-Nr. GEDA 05874)40GEDA 05874GEDA SKT-SCHRAUBE M12 X 50 - GED 058743,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)50GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)50GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Handwinde - 08370 (Art.-Nr. GEDA 08370)60GEDA 08370GEDA HANDWINDE - GED 08370296,10 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)70GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)80GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme90GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Drahtseil 4 x 6m Fe - Zn K - 1770 Zs (links) - 08662 (Art.-Nr. GEDA 08662)100GEDA 08662GEDA DRAHTSEIL 4 X 6m FE-zn k-1770 zS (links) - GED 0866233,55 €  exkl. MwSt.

In den Warenkorb

GEDA SeilSchloss Gr. 5 - 08243 (Art.-Nr. GEDA 08243)110GEDA 08243GEDA SEILSCHLOß GR. 5 - GED 0824325,85 €  exkl. MwSt.

In den Warenkorb

GEDA Seilklemme Gr. 3 - 04956 (Art.-Nr. GEDA 04956)120GEDA 04956GEDA SEILKLEMME GR.3 - GED 049563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Einhängetraverse - 21412 (Art.-Nr. GEDA 21412)130GEDA 21412GEDA Einhängetraverse - 21412188,68 €  exkl. MwSt.

In den Warenkorb

GEDA Axialrillenkugellager KT12E - 04968 (Art.-Nr. GEDA 04968)140GEDA 04968GEDA AXIALRILLENKUGELLAGER KT12E - GED 049688,80 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 40 - 10142 (Art.-Nr. GEDA 10142)150GEDA 10142GEDA SKT-SCHRAUBE M12 X 40 - GED 101423,00 €  exkl. MwSt.

In den Warenkorb

170-K00107auf Anfrage

+49 89 1499080

GEDA Einhängehaken - 1061983 (Art.-Nr. GEDA 1061983)200GEDA 1061983GEDA EINHÄNGEHAKEN - GED 10619835,83 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 16 - 05598 (Art.-Nr. GEDA 05598)210GEDA 05598GEDA ZYL-SCHRAUBE M6 X 16 - GED 055983,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 17994 (Art.-Nr. GEDA 17994)220GEDA 17994GEDA Sicherungsmutter M6 - 179943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)230GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 60 - 12111 (Art.-Nr. GEDA 12111)240GEDA 12111GEDA Zylinderschraube M8 x 60 - 121113,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)250GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)260GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)270GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -max. 100Kg / 225Lbs- - 51150 (Art.-Nr. GEDA 51150)9010GEDA 51150GEDA SCHILD -MAX.100KG/225LBS- - GED 511508,14 €  exkl. MwSt.

In den Warenkorb
