1-015275 C_32050 BASE UNIT ERA / GRUNDEINHEIT ERA

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET365DEGBRU201503 » 1-015275 C_32050 BASE UNIT ERA / GRUNDEINHEIT ERA

Ersatzteilliste 1-015275 C_32050 BASE UNIT ERA / GRUNDEINHEIT ERA

1-015275 C_32050 BASE UNIT ERA / GRUNDEINHEIT ERA

Ersatzteillisten: ET365DEGBRU201503 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Grundeinheit

100%
1-015275 c_32050 base unit era / grundeinheit era50
21593
60
70
E020300
75
31304
80
90
100
110
120
120
130
130
130
140
150
150
160
170
180
190
200
200
210
210
230
240
250
260
270
280
280
290
300
310
320
330
FotoPos.Art-Nr.NamePreisKaufen
50-21593auf Anfrage

+49 89 1499080

GEDA Grundmast links - 28951 (Art.-Nr. GEDA 28951)60GEDA 28951GEDA Grundmast links - 28951874,50 €  exkl. MwSt.

In den Warenkorb

70-E020300auf Anfrage

+49 89 1499080

75-31304auf Anfrage

+49 89 1499080

GEDA Endschalterhalteblech Grundmast - 20862 (Art.-Nr. GEDA 20862)80GEDA 20862GEDA ENDSCHALTERHALTEBLECH GRUNDMAST - GED 2086263,25 €  exkl. MwSt.

In den Warenkorb

GEDA Schiene für 2m-Stopp L=1826 - 29499 (Art.-Nr. GEDA 29499)100GEDA 29499GEDA SCHIENE F. 2-M-STOPP L=1826 - GED 2949983,60 €  exkl. MwSt.

In den Warenkorb

GEDA Abstützspindel L=175 - 15616 (Art.-Nr. GEDA 15616)110GEDA 15616GEDA ABSTÜTZSPINDEL L=175 - GED 15616136,50 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M16 x 200 - 21636 (Art.-Nr. GEDA 21636)120GEDA 21636GEDA SKT-SCHRAUBE M16 X 200 - GED 216365,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M16 x 200 - 21636 (Art.-Nr. GEDA 21636)120GEDA 21636GEDA SKT-SCHRAUBE M16 X 200 - GED 216365,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)130GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)130GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)130GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17,5 - 16694 (Art.-Nr. GEDA 16694)140GEDA 16694GEDA Scheibe 17,5 - 166943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)150GEDA 06536GEDA SICH-MUTTER M16 - GED 065363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)150GEDA 06536GEDA SICH-MUTTER M16 - GED 065363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)160GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)180GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)190GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)200GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)200GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)210GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)210GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)230GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)240GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M16 x 180 - 19582 (Art.-Nr. GEDA 19582)250GEDA 19582GEDA Sechskantschraube M16 x 180 - 195824,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M16 - 13720 (Art.-Nr. GEDA 13720)260GEDA 13720GEDA Sechskantmutter M16 - 137204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Puffer D=80x120 - 23366 (Art.-Nr. GEDA 23366)270GEDA 23366GEDA Puffer D=80x120 - 2336686,92 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)280GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)280GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)290GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)300GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)310GEDA 21183GEDA ZYL-SCHRAUBE M10 X 30 - GED 211833,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 48,3x10 L= 61 - 29487 (Art.-Nr. GEDA 29487)320GEDA 29487GEDA STAHLROHR 48,3X10 L= 61 - GED 2948728,60 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 4,8 - 13742 (Art.-Nr. GEDA 13742)330GEDA 13742GEDA BLINDNIETE A 4,8 - GED 137423,00 €  exkl. MwSt.

In den Warenkorb

Weitere Explosionszeichnungen der Ersatzteilliste ET365DEGBRU201503 (GEDA 1200 Z/ZP)

1042076_29673_29673S FLÜGELTÜRE LANG, RECHTS

1042076_29673_29673S FLÜGELTÜRE LANG, RECHTS
915-000.012 E020316 MONTAGESTEG 1200Z/ZP

915-000.012 E020316 MONTAGESTEG 1200Z/ZP
1-023469 E_32500 RAMP 1.4M RIGHT MOUNTED / RAMPE 1,4M ERA RE. MONT.

1-023469 E_32500 RAMP 1.4M RIGHT MOUNTED / RAMPE 1,4M ERA RE. MONT.
915-000.345 E120266_E120267 CABLE BIN 30M_50M (AUSTRALIA) / KABELTOPF 30M_50M (AUSTRALIEN)

915-000.345 E120266_E120267 CABLE BIN 30M_50M (AUSTRALIA) / KABELTOPF 30M_50M (AUSTRALIEN)
1-031363 C_32050_36050_43908 BASE UNIT ERA / GRUNDEINHEIT ERA

1-031363 C_32050_36050_43908 BASE UNIT ERA / GRUNDEINHEIT ERA
1-031363 B_32050 GRUNDEINHEIT ERA

1-031363 B_32050 GRUNDEINHEIT ERA
1-031390 C_32050 GRUNDEINHEIT ERA

1-031390 C_32050 GRUNDEINHEIT ERA
1032799_E120254 GEDA-ERA 1200ZZP 3,2 X 1,4M PLATFORM C

1032799_E120254 GEDA-ERA 1200ZZP 3,2 X 1,4M PLATFORM C

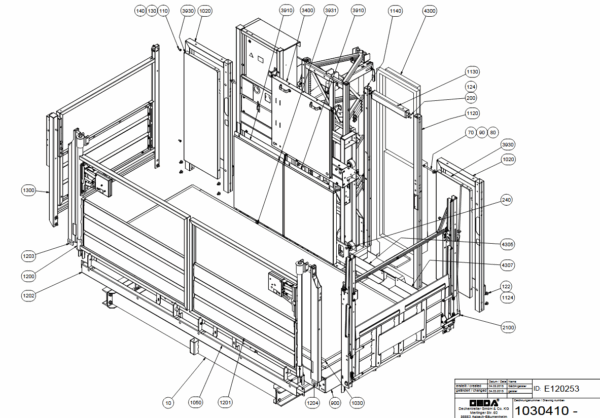

1030410_E120253 GEDA-ERA 1200ZZP 3,1 X 1,4M PLATFORM C
