GEDA MINI 60S Ersatzteile 2007

Fischbacher » Explosionsgrafiken » GEDA » Seilaufzüge » GEDA MINI 60S » ET296DE200707 » GEDA MINI 60S Ersatzteile 2007

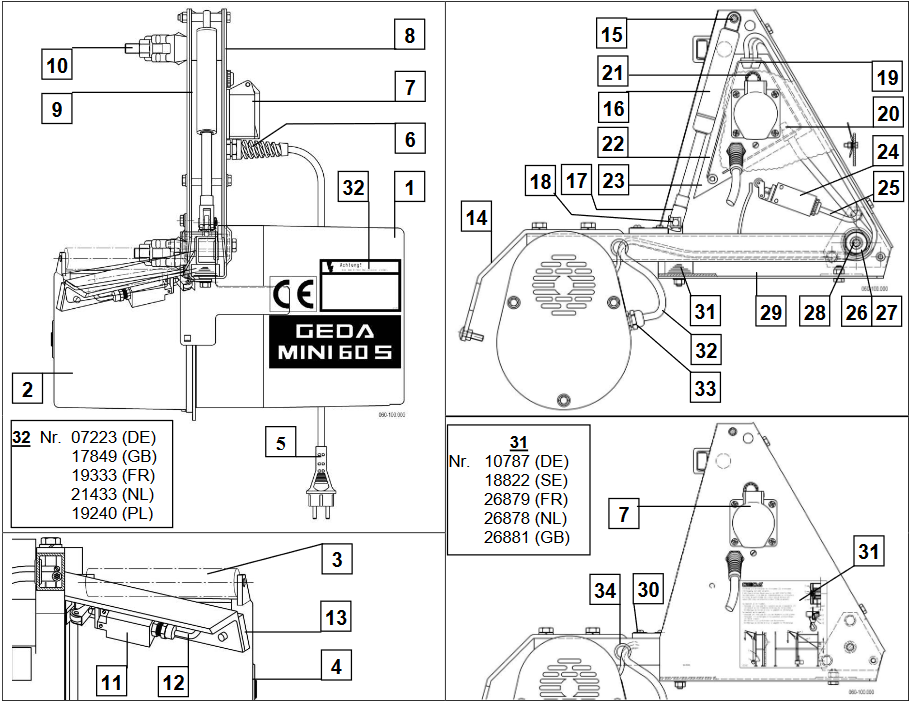

Ersatzteilliste GEDA MINI 60S Ersatzteile 2007

ab Fbrik-Nr. 15000 10640 - 12449

Ersatzteillisten: ET296DE200707 | GEDA | GEDA MINI 60S | Seilaufzüge

Baugruppen: Bühnen / Türen / Aufbau | Fundament / Grundrahmen | Grundeinheit

100%
Geda mini 60s ersatzteile 20071
2
3
4
5
6
7
7
8
9
10
11
12
GEDA 10752 - Endschalterleitung 1,35 m
13
14
15
GEDA 05747 - Distanzbuchse
16
17
18
19
20
21
GEDA 10043 - Dichtungsnippel
22
23
24
25
GEDA 10982 - Endschalterleitung 0,7 m
26
Lagerbuchse Ø 18 x 65
27
28
29
30
31
32
32
32
33
34
FotoPos.Art-Nr.NamePreisKaufen
GEDA Schild -Li-Ion- - 1088185 (Art.-Nr. GEDA 1088185)1GEDA 1088185GEDA SCHILD -LI-ION- - GED 10881855,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 42 x 1,75 - 03254 (Art.-Nr. GEDA 03254)2GEDA 03254GEDA Sicherungsring 42 x 1,75 - 032544,24 €  exkl. MwSt.

In den Warenkorb

GEDA Trommelschutz 60S - 10744 (Art.-Nr. GEDA 10744)2GEDA 10744GEDA TROMMELSCHUTZ 60S - GED 10744189,00 €  exkl. MwSt.

In den Warenkorb

GEDA Trommelschutz mit Lager *Neu 10744* - 11121 (Art.-Nr. GEDA 11121)2GEDA 11121GEDA Trommelschutz mit Lager *Neu 10744* - 11121169,60 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 20 / 42x12 - 04882 (Art.-Nr. GEDA 04882)2GEDA 04882GEDA Rillenkugellager 20 / 42x12 - 0488211,02 €  exkl. MwSt.

In den Warenkorb

GEDA Ring - 12301 (Art.-Nr. GEDA 12301)2GEDA 12301GEDA RING - GED 123016,60 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 190 - 10645 (Art.-Nr. GEDA 10645)3GEDA 10645GEDA Sechskantschraube M8 x 190 - 106454,45 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 20 x 1,2 - 03247 (Art.-Nr. GEDA 03247)4GEDA 03247GEDA SICHERUNGSRING 20 X 1,2 - GED 032473,00 €  exkl. MwSt.

In den Warenkorb

Geda PFT Dosierwelle 50 l/min für HM 22/24 00010163 (Art.-Nr. 00010163)500010163PFT Dosierwelle 50 l/min für HM 22/24 00010163322,00 €  exkl. MwSt.

In den Warenkorb

GEDA Kabelverschraubung STP - B13 - 06130 (Art.-Nr. GEDA 06130)6GEDA 06130GEDA KABELVERSCHRAUBUNG STP-B13 - GED 061305,00 €  exkl. MwSt.

In den Warenkorb

GEDA Einbausteckdose 7x16A 9H blau - 03892 (Art.-Nr. GEDA 03892)7GEDA 03892GEDA EINBAUSTECKDOSE 7X16A 9H BLAU - GED 0389246,75 €  exkl. MwSt.

In den Warenkorb

GEDA Einbausteckdose 7x16A 9H blau - 03892 (Art.-Nr. GEDA 03892)7GEDA 03892GEDA EINBAUSTECKDOSE 7X16A 9H BLAU - GED 0389246,75 €  exkl. MwSt.

In den Warenkorb

GEDA Verkleidungsblech links - 10657 (Art.-Nr. GEDA 10657)8GEDA 10657GEDA VERKLEIDUNGSBLECH LINKS - GED 1065781,40 €  exkl. MwSt.

In den Warenkorb

GEDA Verkleidungsblech rechts - 10664 (Art.-Nr. GEDA 10664)9GEDA 10664GEDA VERKLEIDUNGSBLECH RECHTS - GED 10664126,00 €  exkl. MwSt.

In den Warenkorb

GEDA Hammerkopfschraube - 06046 (Art.-Nr. GEDA 06046)10GEDA 06046GEDA Hammerkopfschraube - 060464,24 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter - 10949 (Art.-Nr. GEDA 10949)11GEDA 10949GEDA ENDSCHALTER - GED 1094956,10 €  exkl. MwSt.

In den Warenkorb

12-GEDA 10752 - Endschalterleitung 1,35 mauf Anfrage

+49 89 1499080

GEDA Seilklemmplatte - 10656 (Art.-Nr. GEDA 10656)13GEDA 10656GEDA SEILKLEMMPLATTE - GED 1065613,20 €  exkl. MwSt.

In den Warenkorb

GEDA Anschlag mit Griff - 10748 (Art.-Nr. GEDA 10748)14GEDA 10748GEDA ANSCHLAG MIT GRIFF - GED 1074890,20 €  exkl. MwSt.

In den Warenkorb

15-GEDA 05747 - Distanzbuchseauf Anfrage

+49 89 1499080

GEDA Gasdruckfeder 950N - 10959 (Art.-Nr. GEDA 10959)16GEDA 10959GEDA Gasdruckfeder 950N - 1095978,44 €  exkl. MwSt.

In den Warenkorb

GEDA Gabelkopf G8 x 16, M10 - 08218 (Art.-Nr. GEDA 08218)17GEDA 08218GEDA GABELKOPF G8 X 16, M10 - GED 082187,15 €  exkl. MwSt.

In den Warenkorb

GEDA Bolzen mit Sicherung - 06039 (Art.-Nr. GEDA 06039)18GEDA 06039GEDA BOLZEN MIT SICHERUNG - GED 060394,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummihülle 5 - 7 - 10160 (Art.-Nr. GEDA 10160)19GEDA 10160GEDA GUMMITÜLLE 5-7 - GED 101605,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle 10 - 14 - 10159 (Art.-Nr. GEDA 10159)20GEDA 10159GEDA Gummitülle 10 - 14 - 101595,51 €  exkl. MwSt.

In den Warenkorb

21-GEDA 10043 - Dichtungsnippelauf Anfrage

+49 89 1499080

GEDA Klemmkasten - 10659 (Art.-Nr. GEDA 10659)22GEDA 10659GEDA KLEMMKASTEN - GED 1065948,40 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtung - 10662 (Art.-Nr. GEDA 10662)23GEDA 10662GEDA DICHTUNG - GED 106625,00 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtung - 10666 (Art.-Nr. GEDA 10666)23GEDA 10666GEDA DICHTUNG - GED 106665,50 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter Set - 05783 (Art.-Nr. GEDA 05783)24GEDA 05783GEDA Endschalter Set - 0578351,41 €  exkl. MwSt.

In den Warenkorb

25-GEDA 10982 - Endschalterleitung 0,7 mauf Anfrage

+49 89 1499080

26-Lagerbuchse Ø 18 x 65auf Anfrage

+49 89 1499080

GEDA Buchse D= 24x19mm - 05744 (Art.-Nr. GEDA 05744)27GEDA 05744GEDA BUCHSE D= 24X19 MM - GED 057447,48 €  exkl. MwSt.

In den Warenkorb

GEDA Schraubensatz Maxi 120 / 150S und Mini 60S - 13500 (Art.-Nr. GEDA 13500)28GEDA 13500GEDA Schraubensatz Maxi 120 / 150S und Mini 60S - 135007,81 €  exkl. MwSt.

In den Warenkorb

GEDA Kipprohr 60S - 10746 (Art.-Nr. GEDA 10746)29GEDA 10746GEDA KIPPROHR 60S - GED 10746148,05 €  exkl. MwSt.

In den Warenkorb

GEDA Fingerschutz - 06332 (Art.-Nr. GEDA 06332)30GEDA 06332GEDA FINGERSCHUTZ - GED 063324,00 €  exkl. MwSt.

In den Warenkorb

GEDA PVC-Schild -Aufbau- - 10787 (Art.-Nr. GEDA 10787)30GEDA 10787GEDA PVC-SCHILD -AUFBAU- - GED 107877,70 €  exkl. MwSt.

In den Warenkorb

GEDA Puffer D=40x20 - 05759 (Art.-Nr. GEDA 05759)31GEDA 05759GEDA Puffer D=40x20 - 057597,00 €  exkl. MwSt.

In den Warenkorb

GEDA PVC-Schild -Aufbau- - 10787 (Art.-Nr. GEDA 10787)31GEDA 10787GEDA PVC-SCHILD -AUFBAU- - GED 107877,70 €  exkl. MwSt.

In den Warenkorb

GEDA 1,4m Klemmkastenleitung - 07995 (Art.-Nr. GEDA 07995)32GEDA 07995GEDA 1,4m KLEMMKASTENLEITUNG - GED 0799529,70 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Vor Dem Öffnen...- - 07223 (Art.-Nr. GEDA 07223)32GEDA 07223GEDA SCHILD "VOR DEM ÖFFNEN NETZSTECKER ZIEHEN" - GED 072234,00 €  exkl. MwSt.

In den Warenkorb

GEDA 1,4m Klemmkastenleitung - 07995 (Art.-Nr. GEDA 07995)32GEDA 07995GEDA 1,4m KLEMMKASTENLEITUNG - GED 0799529,70 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Vor Dem Öffnen...- - 07223 (Art.-Nr. GEDA 07223)32GEDA 07223GEDA SCHILD "VOR DEM ÖFFNEN NETZSTECKER ZIEHEN" - GED 072234,00 €  exkl. MwSt.

In den Warenkorb

GEDA 1,4m Klemmkastenleitung - 07995 (Art.-Nr. GEDA 07995)32GEDA 07995GEDA 1,4m KLEMMKASTENLEITUNG - GED 0799529,70 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Vor Dem Öffnen...- - 07223 (Art.-Nr. GEDA 07223)32GEDA 07223GEDA SCHILD "VOR DEM ÖFFNEN NETZSTECKER ZIEHEN" - GED 072234,00 €  exkl. MwSt.

In den Warenkorb

GEDA Kabelverschraubung STP - MS 13 - 06901 (Art.-Nr. GEDA 06901)33GEDA 06901GEDA KABELVERSCHRAUBUNG STP-MS 13 - GED 069019,13 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 05953 (Art.-Nr. GEDA 05953)34GEDA 05953GEDA GUMMITÜLLE - GED 059534,00 €  exkl. MwSt.

In den Warenkorb
