GEDA MINI 60S Bremse und Leiterplatte 2007

Fischbacher » Explosionsgrafiken » GEDA » Seilaufzüge » GEDA MINI 60S » ET296DE200707 » GEDA MINI 60S Bremse und Leiterplatte 2007

Ersatzteilliste GEDA MINI 60S Bremse und Leiterplatte 2007

GEDA MINI 60S Bremse und Leiterplatte 2007

Ersatzteillisten: ET296DE200707 | GEDA | GEDA MINI 60S | Seilaufzüge

Baugruppen: Leiterteile | Motor / Getriebe / Antrieb | Steuerung und Bedieneinheiten

100%

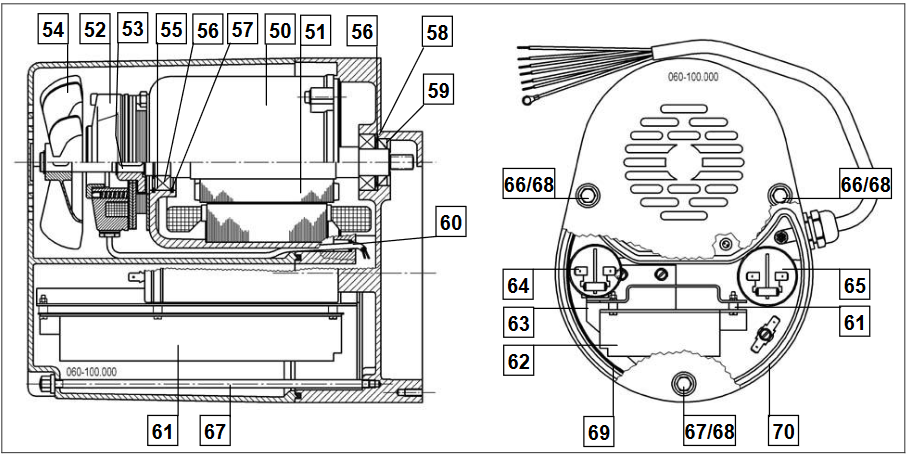

Geda mini 60s bremse und leiterplatte 200750
51
52
53
54
55
56
57
58
59
60
61
GEDA 18295 - Leiterplatte GEDA 13655 - Feinsicherung 250 mA träge GEDA 14686 - Feinsicherung 63 mA träge
61
62
63
64
65
66
66
67
67
56
68
68
68
69
70
FotoPos.Art-Nr.NamePreisKaufen
GEDA Stator 0,25 / 0,75kW 210V 50Hz - 12298 (Art.-Nr. GEDA 12298)50GEDA 12298GEDA Stator 0,25 / 0,75kW 210V 50Hz - 12298683,70 €  exkl. MwSt.

In den Warenkorb

GEDA Läufer mit Ritzel - 12299 (Art.-Nr. GEDA 12299)51GEDA 12299GEDA Läufer mit Ritzel - 12299512,40 €  exkl. MwSt.

In den Warenkorb

GEDA Magnetbremse 44283 (Art.-Nr. GEDA 44283)52GEDA 44283GEDA Magnetbremse 442832.014,00 €  exkl. MwSt.

In den Warenkorb

GEDA Bremsbelag - 03646 (Art.-Nr. GEDA 03646) - Detailaufnahme52GEDA 03646GEDA BREMSBELAG - GED 0364686,90 €  exkl. MwSt.

In den Warenkorb

GEDA Nabe - 09686 (Art.-Nr. GEDA 09686)52GEDA 09686GEDA NABE - GED 0968643,45 €  exkl. MwSt.

In den Warenkorb

GEDA Reibscheibe - 11047 (Art.-Nr. GEDA 11047)52GEDA 11047GEDA Reibscheibe - 1104727,56 €  exkl. MwSt.

In den Warenkorb

GEDA Passfeder 5 x 5 x 18 - 05906 (Art.-Nr. GEDA 05906)53GEDA 05906GEDA PASSFEDER 5 X 5 X 18 - GED 059063,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 15 x 1,0 - 04371 (Art.-Nr. GEDA 04371)53GEDA 04371GEDA SICHERUNGSRING 15 X 1,0 - GED 043713,00 €  exkl. MwSt.

In den Warenkorb

GEDA Lüfterrad - 12091 (Art.-Nr. GEDA 12091)54GEDA 12091GEDA Lüfterrad - 1209128,05 €  exkl. MwSt.

In den Warenkorb

GEDA Passfeder 5 x 5 x 12 - 04888 (Art.-Nr. GEDA 04888)54GEDA 04888GEDA PASSFEDER 5 X 5 X 12 - GED 048883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 14 x 1,0 - 03830 (Art.-Nr. GEDA 03830)54GEDA 03830GEDA Sicherungsring 14 x 1,0 - 038304,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 20 x 1,2 - 03247 (Art.-Nr. GEDA 03247)55GEDA 03247GEDA SICHERUNGSRING 20 X 1,2 - GED 032473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 20 / 42x12 - 06294 (Art.-Nr. GEDA 06294)56GEDA 06294GEDA RILLENKUGELLAGER 20/42X12 - GED 0629412,32 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 20 / 42x12 - 06294 (Art.-Nr. GEDA 06294)56GEDA 06294GEDA RILLENKUGELLAGER 20/42X12 - GED 0629412,32 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 42 x 1,75 - 03254 (Art.-Nr. GEDA 03254)57GEDA 03254GEDA Sicherungsring 42 x 1,75 - 032544,24 €  exkl. MwSt.

In den Warenkorb

GEDA Tellerfeder - 06295 (Art.-Nr. GEDA 06295)58GEDA 06295GEDA TELLERFEDER - GED 062954,00 €  exkl. MwSt.

In den Warenkorb

GEDA Wellendichtring BA 20x35x7 - 06366 (Art.-Nr. GEDA 06366)59GEDA 06366GEDA WELLENDICHTRING BA 20X35X7 - GED 063668,36 €  exkl. MwSt.

In den Warenkorb

GEDA O-Ring Dm 4 x 2,5 - 04889 (Art.-Nr. GEDA 04889)60GEDA 04889GEDA O-RING DM 4 X 2,5 - GED 048894,00 €  exkl. MwSt.

In den Warenkorb

GEDA Abstandsröhrchen - 14732 (Art.-Nr. GEDA 14732)61GEDA 14732GEDA Abstandsröhrchen - 147323,00 €  exkl. MwSt.

In den Warenkorb

61-GEDA 18295 - Leiterplatte GEDA 13655 - Feinsicherung 250 mA träge GEDA 14686 - Feinsicherung 63 mA trägeauf Anfrage

+49 89 1499080

GEDA Abstandsröhrchen - 14732 (Art.-Nr. GEDA 14732)62GEDA 14732GEDA Abstandsröhrchen - 147323,00 €  exkl. MwSt.

In den Warenkorb

GEDA Montageplatte - 14728 (Art.-Nr. GEDA 14728)63GEDA 14728GEDA Montageplatte - 1472878,10 €  exkl. MwSt.

In den Warenkorb

GEDA Betriebskondensator 25 Uf - 03685 (Art.-Nr. GEDA 03685)64GEDA 03685GEDA Betriebskondensator 25 Uf - 0368537,10 €  exkl. MwSt.

In den Warenkorb

GEDA Anlaufkondensator 80 µf - 07452 (Art.-Nr. GEDA 07452)65GEDA 07452GEDA ANLAUFKONDENSATOR 80 µF - GED 0745261,05 €  exkl. MwSt.

In den Warenkorb

GEDA Stiftschraube M6 x 230 - 05649 (Art.-Nr. GEDA 05649)66GEDA 05649GEDA STIFTSCHRAUBE M6 X 230 - GED 056499,24 €  exkl. MwSt.

In den Warenkorb

GEDA Stiftschraube M6 x 230 - 05649 (Art.-Nr. GEDA 05649)66GEDA 05649GEDA STIFTSCHRAUBE M6 X 230 - GED 056499,24 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtring M6 - 04877 (Art.-Nr. GEDA 04877)67GEDA 04877GEDA DICHTRING M6 - GED 048773,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stiftschraube M6 x 240 - 04876 (Art.-Nr. GEDA 04876)67GEDA 04876GEDA STIFTSCHRAUBE M6 X 240 - GED 048769,35 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtring M6 - 04877 (Art.-Nr. GEDA 04877)67GEDA 04877GEDA DICHTRING M6 - GED 048773,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stiftschraube M6 x 240 - 04876 (Art.-Nr. GEDA 04876)67GEDA 04876GEDA STIFTSCHRAUBE M6 X 240 - GED 048769,35 €  exkl. MwSt.

In den Warenkorb

GEDA Hutmutter M6 - 04878 (Art.-Nr. GEDA 04878) - Detailaufnahme68GEDA 04878GEDA HUTMUTTER M6 - GED 048783,00 €  exkl. MwSt.

In den Warenkorb

GEDA Hutmutter M6 - 04878 (Art.-Nr. GEDA 04878) - Detailaufnahme68GEDA 04878GEDA HUTMUTTER M6 - GED 048783,00 €  exkl. MwSt.

In den Warenkorb

GEDA Hutmutter M6 - 04878 (Art.-Nr. GEDA 04878) - Detailaufnahme68GEDA 04878GEDA HUTMUTTER M6 - GED 048783,00 €  exkl. MwSt.

In den Warenkorb

GEDA PSP-Zuschnitt - 10176 (Art.-Nr. GEDA 10176)69GEDA 10176GEDA PSP-ZUSCHNITT - GED 101765,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zuschnitt 500 x 200 x 0,3 - 03592 (Art.-Nr. GEDA 03592)69GEDA 03592GEDA ZUSCHNITT 500 X 200 X 0,3 - GED 035928,14 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtung - 15362 (Art.-Nr. GEDA 15362)70GEDA 15362GEDA DICHTUNG - GED 1536213,86 €  exkl. MwSt.

In den Warenkorb
