1202726 -_E020319 FRONTRAMPE

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET419DEGB202202 » 1202726 -_E020319 FRONTRAMPE

Ersatzteilliste 1202726 -_E020319 FRONTRAMPE

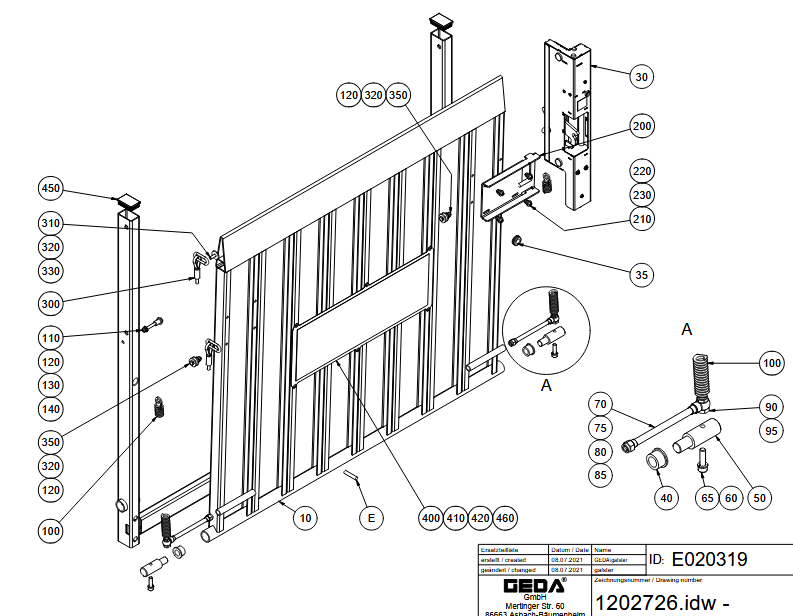

1202726 -_E020319 FRONTRAMPE

Ersatzteillisten: ET419DEGB202202 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1202726 -_e020319 frontrampe10
30
35
40
50
60
65
70
75
80
85
90
95
100
100
110
120
120
120
130
140
200
210
300
310
320
320
320
330
350
350
200
230
400
410
420
450
19959
460
FotoPos.Art-Nr.NamePreisKaufen
GEDA Auffahrrampe - 19619 (Art.-Nr. GEDA 19619)10GEDA 19619GEDA Auffahrrampe - 19619927,50 €  exkl. MwSt.

In den Warenkorb

GEDA Verriegelung rechts nicht steckbar Ohne Leitung - 38420 (Art.-Nr. GEDA 38420)30GEDA 38420GEDA VERRIEGELUNG RE NICHT STECKBAR OHNE LEITUNG - GED 384201.015,00 €  exkl. MwSt.

In den Warenkorb

GEDA Tülle-Gummi - 45153 (Art.-Nr. GEDA 45153)35GEDA 45153GEDA TÜLLE-GUMMI - GED 451533,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)60GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)65GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)80GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 90 - 34525 (Art.-Nr. GEDA 34525)90GEDA 34525GEDA SKT-SCHRAUBE M12 X 90 - GED 345253,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03581 (Art.-Nr. GEDA 03581)95GEDA 03581GEDA SKT-MUTTER M12 - GED 035813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 75 - 06308 (Art.-Nr. GEDA 06308)110GEDA 06308GEDA SKT-SCHRAUBE M8 X 75 - GED 063083,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)120GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)120GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05923 (Art.-Nr. GEDA 05923)140GEDA 05923GEDA SCHEIBE 8,4 - GED 059233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Verriegelung - 44324 (Art.-Nr. GEDA 44324)200GEDA 44324GEDA VERRIEGELUNG RECHTS - GED 4432466,55 €  exkl. MwSt.

In den Warenkorb

GEDA Verriegelung - 44324 (Art.-Nr. GEDA 44324)200GEDA 44324GEDA VERRIEGELUNG RECHTS - GED 4432466,55 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 20 - 14089 (Art.-Nr. GEDA 14089)210GEDA 14089GEDA Zylinderschraube M6 x 20 - 140893,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)230GEDA 06297GEDA SCHEIBE 6 - GED 062973,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)310GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 9 - 04771 (Art.-Nr. GEDA 04771)320GEDA 04771GEDA SCHEIBE 9 - GED 047713,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 9 - 04771 (Art.-Nr. GEDA 04771)320GEDA 04771GEDA SCHEIBE 9 - GED 047713,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 9 - 04771 (Art.-Nr. GEDA 04771)320GEDA 04771GEDA SCHEIBE 9 - GED 047713,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)330GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)350GEDA 03556GEDA SKT-SCHRAUBE M8 X 35 - GED 035563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)350GEDA 03556GEDA SKT-SCHRAUBE M8 X 35 - GED 035563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Trägerblech - 28595 (Art.-Nr. GEDA 28595)400GEDA 28595GEDA TRÄGERBLECH - GED 2859519,36 €  exkl. MwSt.

In den Warenkorb

GEDA Vorlegeband 8 x 3mm - 17836 (Art.-Nr. GEDA 17836)410GEDA 17836GEDA Vorlegeband 8 x 3mm - 178364,24 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 4,0 - 27084 (Art.-Nr. GEDA 27084)420GEDA 27084GEDA BLINDNIETE A 4,0 - GED 270843,00 €  exkl. MwSt.

In den Warenkorb

450-19959auf Anfrage
