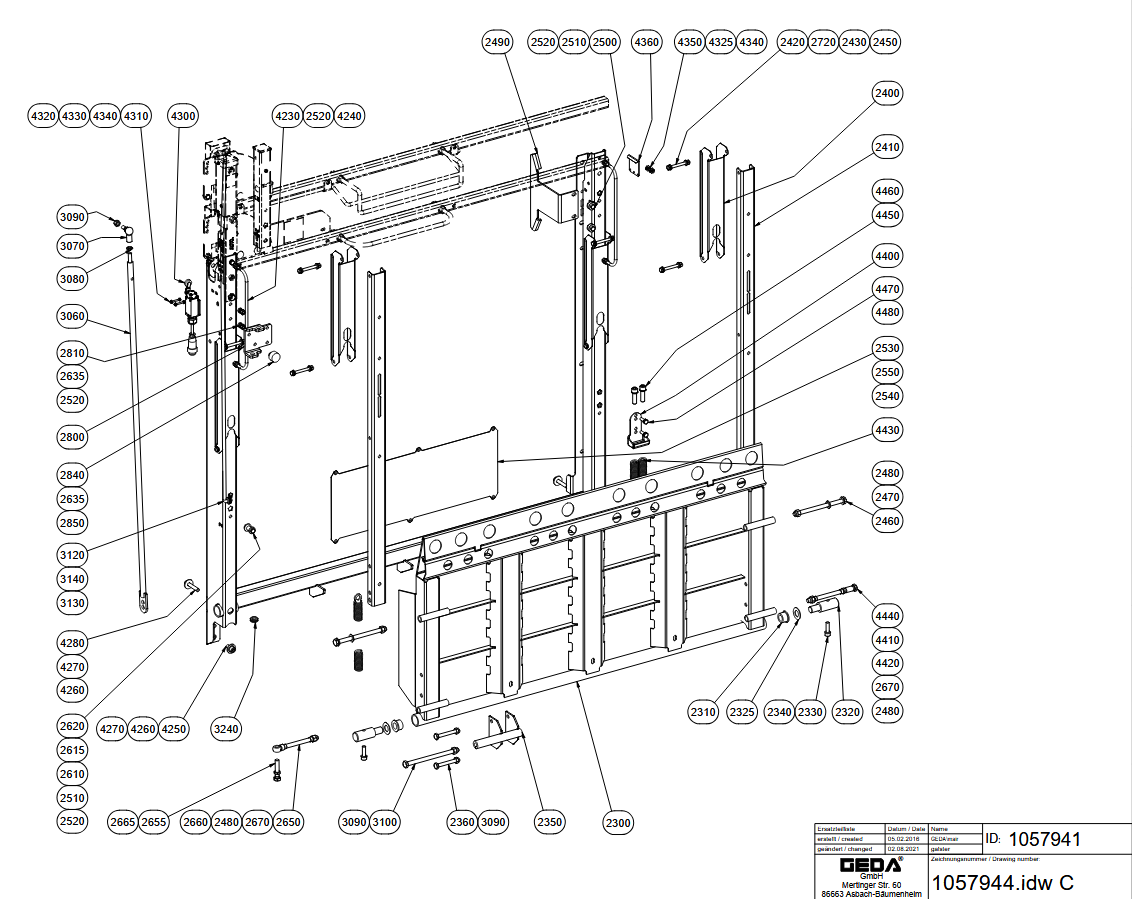

1057944 C_1057941 RAMPE OHNE SCHRANKE RECHTS

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET419DEGB202202 » 1057944 C_1057941 RAMPE OHNE SCHRANKE RECHTS

Ersatzteilliste 1057944 C_1057941 RAMPE OHNE SCHRANKE RECHTS

1057944 C_1057941 RAMPE OHNE SCHRANKE RECHTS

Ersatzteillisten: ET419DEGB202202 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%
1057944 c_1057941 rampe ohne schranke rechts2490
2420
2430
2450
2400
2410
2300
2350
2360
2310
2320
2325
2330
2340
2460
2470
2480
2480
2480
2500
2510
2520
2520
2520
2520
2510
2720
2530
2540
2550
2670
2670
2650
2655
2660
2665
2610
2615
2620
2635
2635
2800
2810
2840
2850
3060
3070
3080
4300
4310
4320
4330
4340
4230
4240
4325
4340
4350
4360
3090
3090
3090
3100
3240
3120
3130
3140
4250
4250
4260
4270
4270
4280
4400
1200256
4410
1191702
4420
4430
4440
4450
4460
4470
4480
FotoPos.Art-Nr.NamePreisKaufen
Geda GEDA Auffahrrampe - 15136 (Art.-Nr. GEDA 15136)2300GEDA 15136GEDA Auffahrrampe - 15136641,30 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Buchse D= 30x17mm - 11896 (Art.-Nr. GEDA 11896)2310GEDA 11896GEDA Buchse D= 30x17mm - 118967,10 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Lagerbolzen - 1136894 (Art.-Nr. GEDA 1136894)2320GEDA 1136894GEDA Lagerbolzen - 113689447,70 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 20 - 1134490 (Art.-Nr. GEDA 1134490)2325GEDA 1134490GEDA Scheibe 20 - 11344904,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)2330GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)2340GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schließblech - 16385 (Art.-Nr. GEDA 16385)2350GEDA 16385GEDA Schließblech - 1638561,48 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M10 x 80 - 15094 (Art.-Nr. GEDA 15094)2360GEDA 15094GEDA Sechskantschraube M10 x 80 - 150944,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150)2400GEDA 15150GEDA Scherenblech - 1515039,22 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150) - Detailaufnahme2410GEDA 15151GEDA Eckpfosten - 1515160,42 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 70 - 03755 (Art.-Nr. GEDA 03755)2420GEDA 03755GEDA Sechskantschraube M8 x 70 - 037554,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 04623 (Art.-Nr. GEDA 04623)2430GEDA 04623GEDA Scheibe 8,4 - 046234,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme2450GEDA 03756GEDA Sicherungsmutter M8 - 037564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 180 - 05629 (Art.-Nr. GEDA 05629)2460GEDA 05629GEDA Sechskantschraube M12 x 180 - 056294,45 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)2470GEDA 03427GEDA Scheibe 13 - 034274,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)2480GEDA 03430GEDA Sicherungsmutter M12 - 034304,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)2480GEDA 03430GEDA Sicherungsmutter M12 - 034304,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)2480GEDA 03430GEDA Sicherungsmutter M12 - 034304,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schrankenführung - 17187 (Art.-Nr. GEDA 17187)2490GEDA 17187GEDA Schrankenführung - 1718735,51 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)2500GEDA 05865GEDA Sechskantschraube M8 x 20 - 058654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2510GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2510GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Trägerblech - 28595 (Art.-Nr. GEDA 28595)2530GEDA 28595GEDA Trägerblech - 2859517,49 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Blindniete A 4,0 - 27084 (Art.-Nr. GEDA 27084)2540GEDA 27084GEDA Blindniete A 4,0 - 270844,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Vorlegeband 8 x 3mm - 17836 (Art.-Nr. GEDA 17836)2550GEDA 17836GEDA Vorlegeband 8 x 3mm - 178364,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Stahlrohr 14x2,8 L= 18 - 12024 (Art.-Nr. GEDA 12024)2610GEDA 12024GEDA Stahlrohr 14x2,8 L= 18 - 120244,77 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 05923 (Art.-Nr. GEDA 05923)2615GEDA 05923GEDA Scheibe 8,4 - 059234,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)2620GEDA 03556GEDA Sechskantschraube M8 x 35 - 035564,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2635GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2635GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Augenschrauben 12x150 - 50300 (Art.-Nr. GEDA 50300)2650GEDA 50300GEDA Augenschrauben 12x150 - 503007,84 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 60 - 37081 (Art.-Nr. GEDA 37081)2655GEDA 37081GEDA Sechskantschraube M12 x 60 - 370814,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Buchse D= 18x10mm - 50438 (Art.-Nr. GEDA 50438)2660GEDA 50438GEDA Buchse D= 18x10mm - 504384,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M12 - 03581 (Art.-Nr. GEDA 03581)2665GEDA 03581GEDA Sechskantmutter M12 - 035814,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Buchse D= 14x8mm - 50142 (Art.-Nr. GEDA 50142)2670GEDA 50142GEDA Buchse D= 14x8mm - 501424,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Buchse D= 14x8mm - 50142 (Art.-Nr. GEDA 50142)2670GEDA 50142GEDA Buchse D= 14x8mm - 501424,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)2720GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Rampenbegrenzung - 17193 (Art.-Nr. GEDA 17193)2800GEDA 17193GEDA Rampenbegrenzung - 1719321,73 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)2810GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Puffer D=30x17 - 10729 (Art.-Nr. GEDA 10729)2840GEDA 10729GEDA Puffer D=30x17 - 107295,72 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 12 - 04542 (Art.-Nr. GEDA 04542)2850GEDA 04542GEDA Sechskantschraube M8 x 12 - 045424,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Klappenbetätigungshebel - 16097 (Art.-Nr. GEDA 16097)3060GEDA 16097GEDA Klappenbetätigungshebel - 1609754,06 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Winkelgelenk - 16108 (Art.-Nr. GEDA 16108)3070GEDA 16108GEDA Winkelgelenk - 1610815,48 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M10 - 03186 (Art.-Nr. GEDA 03186)3080GEDA 03186GEDA Sechskantmutter M10 - 031864,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)3090GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)3090GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)3090GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 190 - 22612 (Art.-Nr. GEDA 22612)3100GEDA 22612GEDA Sechskantschraube M12 x 190 - 226124,77 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Haltestange - 54741 (Art.-Nr. GEDA 54741)3120GEDA 54741GEDA Haltestange - 5474148,23 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)3130GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Splint 3,2 x 20 - 03170 (Art.-Nr. GEDA 03170)3140GEDA 03170GEDA Splint 3,2 x 20 - 031704,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)3240GEDA 05726GEDA Gummitülle - 057264,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Griff - Bügel - 1039070 (Art.-Nr. GEDA 1039070)4230GEDA 1039070GEDA Griff - Bügel - 10390706,78 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 24066 (Art.-Nr. GEDA 24066)4240GEDA 24066GEDA Scheibe 8,4 - 240664,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 25 - 63916 (Art.-Nr. GEDA 63916)4250GEDA 63916GEDA Zylinderschraube M10 x 25 - 639164,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 25 - 63916 (Art.-Nr. GEDA 63916)4250GEDA 63916GEDA Zylinderschraube M10 x 25 - 639164,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B104260GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)4270GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)4270GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 55 - 17915 (Art.-Nr. GEDA 17915)4280GEDA 17915GEDA Zylinderschraube M10 x 55 - 179154,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Schalter Schranke - 1066304 (Art.-Nr. GEDA 1066304)4300GEDA 1066304GEDA Schalter Schranke - 1066304125,08 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M4 x 35 - 05728 (Art.-Nr. GEDA 05728)4310GEDA 05728GEDA Zylinderschraube M4 x 35 - 057284,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 4,3 - 03282 (Art.-Nr. GEDA 03282)4320GEDA 03282GEDA Scheibe 4,3 - 032824,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 5,3 - 06333 (Art.-Nr. GEDA 06333)4325GEDA 06333GEDA Scheibe 5,3 - 063334,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B4 - 03266 (Art.-Nr. GEDA 03266)4330GEDA 03266GEDA Federscheibe B4 - 032664,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)4340GEDA 03265GEDA Sechskantmutter M4 - 032654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)4340GEDA 03265GEDA Sechskantmutter M4 - 032654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M4 x 12 - 36629 (Art.-Nr. GEDA 36629)4350GEDA 36629GEDA Sechskantschraube M4 x 12 - 366294,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA AuflaGE Schranke - 1075874 (Art.-Nr. GEDA 1075874)4360GEDA 1075874GEDA AuflaGE Schranke - 10758749,96 €  exkl. MwSt.

In den Warenkorb

4400-1200256auf Anfrage

+49 89 1499080

4410-1191702auf Anfrage

+49 89 1499080

Geda GEDA Stahlrohr 16x1,8 L= 5,0 - 52470 (Art.-Nr. GEDA 52470)4420GEDA 52470GEDA Stahlrohr 16x1,8 L= 5,0 - 524704,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zugfeder mit 1 Öse D4 - 1067296 (Art.-Nr. GEDA 1067296)4430GEDA 1067296GEDA Zugfeder mit 1 Öse D4 - 106729647,70 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 170 - 20544 (Art.-Nr. GEDA 20544)4440GEDA 20544GEDA Sechskantschraube M12 x 170 - 205444,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M12 x 40 - 18321 (Art.-Nr. GEDA 18321)4450GEDA 18321GEDA Zylinderschraube M12 x 40 - 183214,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 12 Nord-Lock - 19579 (Art.-Nr. GEDA 19579)4460GEDA 19579GEDA Scheibe 12 Nord-Lock - 195794,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)4470GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 Nord-Lock - 86222 (Art.-Nr. GEDA 86222)4480GEDA 86222GEDA Scheibe 8 Nord-Lock - 862224,24 €  exkl. MwSt.

In den Warenkorb
