1144500_66801 GEDA 300Z/ZP-2 B 230V GRUNDEINHEIT

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 300 Z/ZP » ET389DEGB201906 » 1144500_66801 GEDA 300Z/ZP-2 B 230V GRUNDEINHEIT

Ersatzteilliste 1144500_66801 GEDA 300Z/ZP-2 B 230V GRUNDEINHEIT

1144500_66801 GEDA 300Z/ZP-2 B 230V GRUNDEINHEIT

Ersatzteillisten: ET389DEGB201906 | ET389DEGB202106 | GEDA | GEDA 300 Z/ZP | Transportbühnen

Baugruppen: Grundeinheit

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%

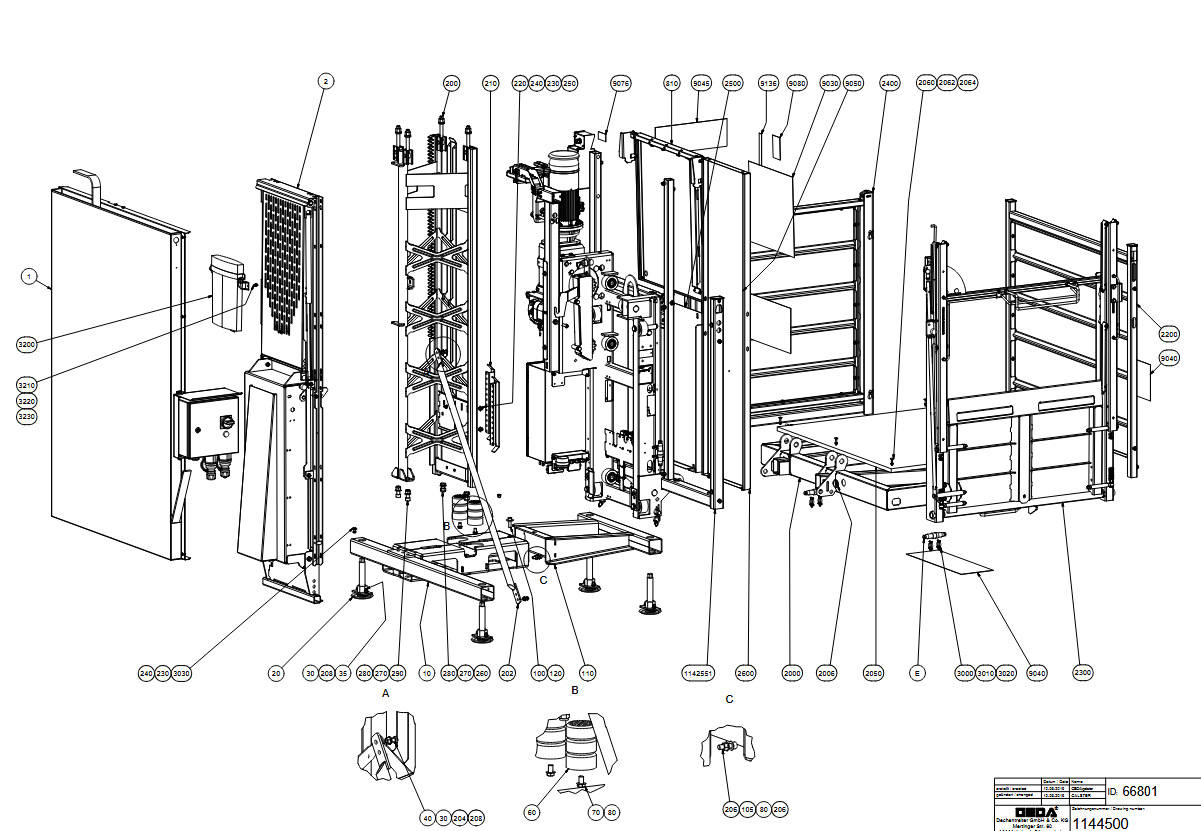

Screenshot 2025 03 18 at 09 26 10 300Z ZP ET389DEGB201906.pdf1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
36806
23
36805
24
25
26
27
28
29
30
31
32
33
34
35
36
1068801
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
FotoPos.Art-Nr.NamePreisKaufen
GEDA Sechskantschraube M10 x 251GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B102GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Scheibe 103GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M104GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Puffer D 80 x 120 - 148895GEDA 14889GEDA Puffer D 80 x 120 - 1488977,38 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 206GEDA 03193GEDA Sechskantschraube M12 x 20 - 031934,24 €  exkl. MwSt.

In den Warenkorb

Federscheibe B127GEDA 03777GEDA Federscheibe B12 - 037774,24 €  exkl. MwSt.

In den Warenkorb

Sechskantmutter, Skt-Mutter M128GEDA 03516GEDA Sechskantmutter M12 - 035164,24 €  exkl. MwSt.

In den Warenkorb

Scheibe 139GEDA 03427GEDA Scheibe 13 - 034274,24 €  exkl. MwSt.

In den Warenkorb

Federscheibe B1210GEDA 03777GEDA Federscheibe B12 - 037774,24 €  exkl. MwSt.

In den Warenkorb

Sechskantmutter, Skt-Mutter M1211GEDA 03516GEDA Sechskantmutter M12 - 035164,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B812GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

||13GEDA 15616GEDA Abstützspindel L=175 - 15616129,32 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B1014GEDA 03023GEDA Federscheibe B10 - 030234,24 €  exkl. MwSt.

Weiterlesen

GEDA Sechskantmutter M1015GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 3016GEDA 07725GEDA Sechskantschraube M10 x 30 - 077254,24 €  exkl. MwSt.

In den Warenkorb

GEDA Fußteil Mastseite17GEDA 36810EGEDA Fußteil Mastseite - 36810E805,60 €  exkl. MwSt.

In den Warenkorb

GEDA Strebe18GEDA 15879GEDA Strebe - 15879100,70 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 4019GEDA 18321GEDA Zylinderschraube M12 x 40 - 183214,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 1320GEDA 18080GEDA Scheibe 13 - 180804,24 €  exkl. MwSt.

In den Warenkorb

GEDA Fußteil Frontseite21GEDA 36811GEDA Fußteil Frontseite - 36811307,40 €  exkl. MwSt.

In den Warenkorb

22-36806auf Anfrage

+49 89 1499080

23-36805 auf Anfrage

+49 89 1499080

Fischbacher GEDA Montagesteg für Bühne für GEDA 300 Z/ZP - GED 2965024GEDA 29650Montagesteg für Bühne für GEDA 300 Z/ZP1.525,00 €  exkl. MwSt.

In den Warenkorb

GEDA X-Grundmast 300 Z/ZP25GEDA 1121140GEDA X-Grundmast 300 Z/ZP - 11211401.001,70 €  exkl. MwSt.

In den Warenkorb

|||26GEDA 15003GEDA Notendanfahrblech - 1500333,39 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 1627GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B828GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckblech29GEDA 37023GEDA Abdeckblech - 37023168,54 €  exkl. MwSt.

In den Warenkorb

Scheibe 830GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Sicherungsmutter32GEDA 06536GEDA Sicherungsmutter M16 - 065364,24 €  exkl. MwSt.

In den Warenkorb

Scheibe 833GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M834GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Aufbauschutz35GEDA 36967GEDA Aufbauschutz - 36967409,16 €  exkl. MwSt.

In den Warenkorb

36-1068801auf Anfrage

+49 89 1499080

GEDA Flügeltür37GEDA 1137935GEDA Flügeltür - 11379352.612,90 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M6 x 3538GEDA 04491GEDA Flachrundschraube M6 x 35 - 044914,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B639GEDA 03223GEDA Federscheibe B6 - 032234,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M640GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Vorderwand geschlossen41GEDA 1121012GEDA Vorderwand geschlossen - 1121012536,36 €  exkl. MwSt.

In den Warenkorb

GEDA Bodengruppe 300 Z/ZP42GEDA 42125EGEDA Bodengruppe 300 Z/ZP - 42125E1.060,00 €  exkl. MwSt.

In den Warenkorb

Gummitülle|Gummitülle43GEDA 14867GEDA Gummitülle - 148674,77 €  exkl. MwSt.

In den Warenkorb

GEDA Zuschnitt 21x1192x915 - 4213644GEDA 42136GEDA Zuschnitt 21x1192x915 - 42136166,42 €  exkl. MwSt.

In den Warenkorb

GEDA Dokumenten - Tasche Box45GEDA 49366GEDA Dokumenten - Tasche Box - 4936651,94 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 1746GEDA 06588GEDA Scheibe 17 - 065884,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 1747GEDA 06588GEDA Scheibe 17 - 065884,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M16 x 4048GEDA 17673GEDA Zylinderschraube M16 x 40 - 176734,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M16 x 3549GEDA 05174GEDA Sechskantschraube M16 x 35 - 051744,24 €  exkl. MwSt.

In den Warenkorb

Federstahlklammer D 25|Federstahlklammer D 2550GEDA 19725GEDA Federstahlklammer D 25 - 197254,24 €  exkl. MwSt.

In den Warenkorb

GEDA Rampe mit Schranke51GEDA 1121304GEDA Rampe mit Schranke - 11213042.591,70 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 2052GEDA 05865GEDA Sechskantschraube M8 x 20 - 058654,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 1053GEDA 03320GEDA Zylinderschraube M4 x 10 - 033204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M454GEDA 24432GEDA Sicherungsmutter M4 - 244324,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M5 x 2056GEDA 04059GEDA Zylinderschraube M5 x 20 - 040594,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 557GEDA 06333GEDA Scheibe 5,3 - 063334,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M558GEDA 18749GEDA Sicherungsmutter M5 - 187494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild59GEDA 1042751GEDA Schild - 10427517,31 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original-60GEDA 28647GEDA Schild -GEDA Original- - 2864710,60 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Personen / Material- - 106890761GEDA 1068907GEDA Schild -Personen / Material- - 10689077,31 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -3 Personen / 100- 300Kg-62GEDA 37092GEDA Schild -3 Personen / 100- 300Kg- - 370928,69 €  exkl. MwSt.

In den Warenkorb

Schild - Aufb. 300Z/ZP63GEDA 42138GEDA Schild -Aufbau 300 Z/ZP- - 421389,43 €  exkl. MwSt.

In den Warenkorb
