1140950 B_16250 WINDE FIXLIFT 250

Fischbacher » Explosionsgrafiken » GEDA » Leiterlifte » GEDA LIFT 200 STANDARD » ET408DEGB202204 » 1140950 B_16250 WINDE FIXLIFT 250

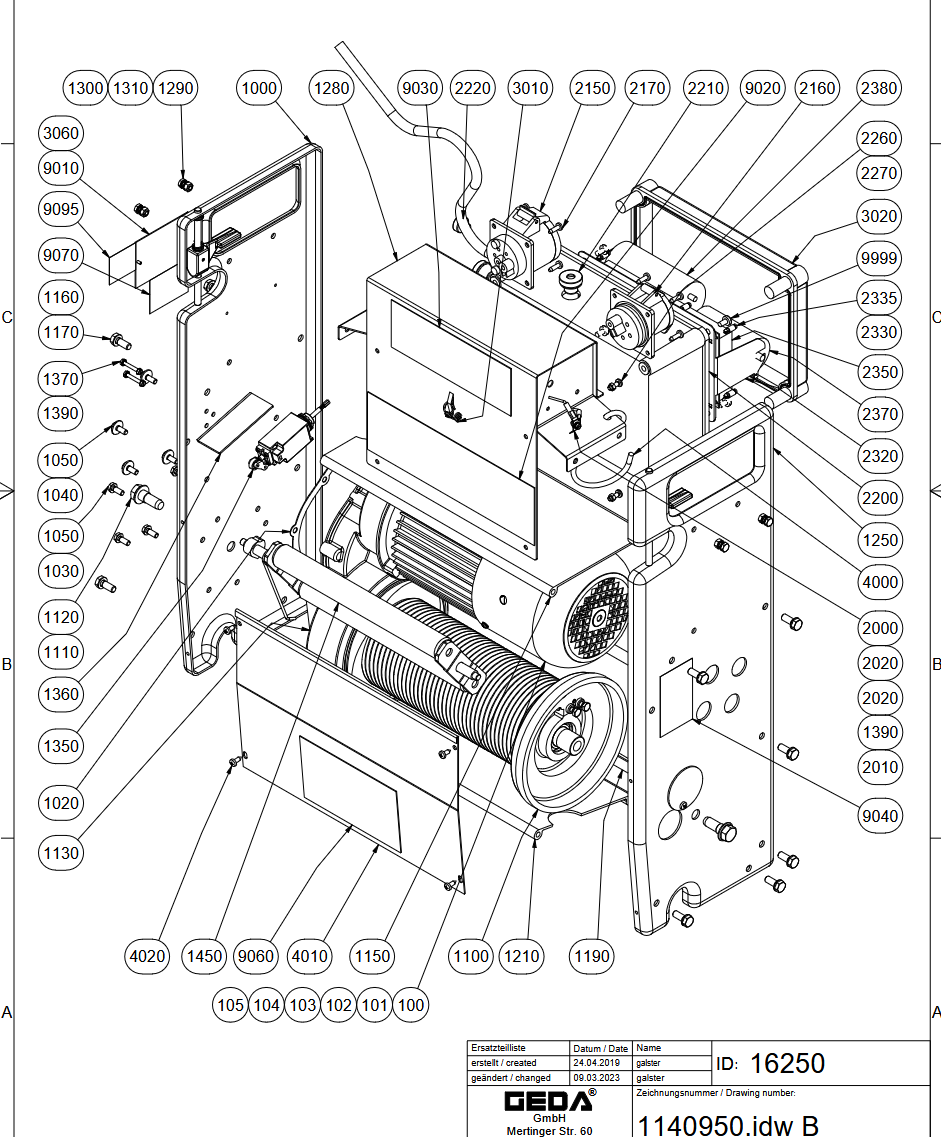

Ersatzteilliste 1140950 B_16250 WINDE FIXLIFT 250

1140950 B_16250 WINDE FIXLIFT 250

Ersatzteillisten: ET408DEGB202204 | ET408DEGB202204 | ET408DEGB202204 | GEDA | GEDA FIXLIFT 250 | GEDA LIFT 200 STANDARD | GEDA LIFT 250 COMFORT | Leiterlifte

Baugruppen: Seilführung / Seiltrommel / Winde

100%
1140950 b_16250 winde fixlift 250100
101
102
103
104
105
1000
1020
1030
1040
1050
1100
1110
1120
1130
1150
1160
1170
1190
1210
1250
1280
1290
1300
1310
1350
1360
1370
1390
1450
2000
2010
2020
2150
2160
2170
2200
K04159
2210
2220
2260
2270
2320
2330
2335
2350
2370
2380
3010
3020
3060
4000
4010
4020
9010
28635
9020
9030
9040
9060
9070
9095
9999
1050
1390
2020
FotoPos.Art-Nr.NamePreisKaufen
GEDA Antrieb Winde Fixlift - 24961 (Art.-Nr. GEDA 24961)100GEDA 24961GEDA ANTRIEB WINDE FIX 230V 0,6/1,2KW - GED 249611.495,00 €  exkl. MwSt.

In den Warenkorb

GEDA Bremsbelag - 03646 (Art.-Nr. GEDA 03646) - Detailaufnahme101GEDA 03646GEDA BREMSBELAG - GED 0364686,90 €  exkl. MwSt.

In den Warenkorb

GEDA Lüfterrad - 24959 (Art.-Nr. GEDA 24959)102GEDA 24959GEDA LÜFTERRAD - GED 2495952,58 €  exkl. MwSt.

In den Warenkorb

GEDA Bremse 105V 8Nm - 10614 (Art.-Nr. GEDA 10614)103GEDA 10614GEDA BREMSE 105V 8Nm - GED 10614306,60 €  exkl. MwSt.

In den Warenkorb

GEDA Reibscheibe - 11047 (Art.-Nr. GEDA 11047)104GEDA 11047GEDA Reibscheibe - 1104727,56 €  exkl. MwSt.

In den Warenkorb

GEDA Lüfterhaube - 24965 (Art.-Nr. GEDA 24965)105GEDA 24965GEDA LÜFTERHAUBE - GED 2496589,10 €  exkl. MwSt.

In den Warenkorb

GEDA Seitenplatte rechts - 10076 (Art.-Nr. GEDA 10076)1000GEDA 10076GEDA SEITENPLATTE RECHTS - GED 10076124,95 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtung - 10064 (Art.-Nr. GEDA 10064)1020GEDA 10064GEDA Dichtung - 100644,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B6 - 03223 (Art.-Nr. GEDA 03223)1030GEDA 03223GEDA FEDERSCHEIBE B 6 - GED 032233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)1040GEDA 06297GEDA SCHEIBE 6 - GED 062973,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M6 x 16 - 03201 (Art.-Nr. GEDA 03201)1050GEDA 03201GEDA SKT-SCHRAUBE M6 X 16 - GED 032013,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M6 x 16 - 03201 (Art.-Nr. GEDA 03201)1050GEDA 03201GEDA SKT-SCHRAUBE M6 X 16 - GED 032013,00 €  exkl. MwSt.

In den Warenkorb

GEDA Seiltrommel - 10106 (Art.-Nr. GEDA 10106)1100GEDA 10106GEDA SEILTROMMEL - GED 10106466,20 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)1110GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

GEDA Pass-Schraube M12 x 35 - 10114 (Art.-Nr. GEDA 10114)1120GEDA 10114GEDA PAßSCHRAUBE M12 X 35 - GED 101147,48 €  exkl. MwSt.

In den Warenkorb

GEDA Zahnradschutz - 10131 (Art.-Nr. GEDA 10131)1130GEDA 10131GEDA ZAHNRADSCHUTZ - GED 1013136,30 €  exkl. MwSt.

In den Warenkorb

GEDA Querverbindung - 10103 (Art.-Nr. GEDA 10103)1150GEDA 10103GEDA QUERVERBINDUNG - GED 1010344,55 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)1160GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)1170GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Querverbindung - 10105 (Art.-Nr. GEDA 10105)1190GEDA 10105GEDA QUERVERBINDUNG - GED 1010541,25 €  exkl. MwSt.

In den Warenkorb

GEDA Querverbindung - 10137 (Art.-Nr. GEDA 10137)1210GEDA 10137GEDA QUERVERBINDUNG - GED 1013747,30 €  exkl. MwSt.

In den Warenkorb

GEDA Seitenplatte links - 10115 (Art.-Nr. GEDA 10115)1250GEDA 10115GEDA SEITENPLATTE LINKS - GED 10115124,95 €  exkl. MwSt.

In den Warenkorb

GEDA Armaturenplatte - 10148G (Art.-Nr. GEDA 10148G)1280GEDA 10148GGEDA Armaturenplatte - 10148G77,38 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M6 x 12 - 06935 (Art.-Nr. GEDA 06935)1290GEDA 06935GEDA SKT-SCHRAUBE M6 X 12 - GED 069353,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)1300GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Fächerscheibe 6,4 - 05719 (Art.-Nr. GEDA 05719)1310GEDA 05719GEDA FÄCHERSCHEIBE 6,4 - GED 057193,00 €  exkl. MwSt.

In den Warenkorb

GEDA 0,5m Endschalter (Art.-Nr. GEDA 10161) - Detailaufnahme1350GEDA 10161GEDA 0,5M ENDSCHALTER - GED 1016174,80 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzblech - 10532 (Art.-Nr. GEDA 10532)1360GEDA 10532GEDA SCHUTZBLECH - GED 105329,68 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 30 - 03281 (Art.-Nr. GEDA 03281)1370GEDA 03281GEDA ZYL-SCHRAUBE M4 X 30 - GED 032813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)1390GEDA 03265GEDA SKT-MUTTER M4 - GED 032653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M4 - 03265 (Art.-Nr. GEDA 03265)1390GEDA 03265GEDA SKT-MUTTER M4 - GED 032653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schlaffseilschalter - 10118 (Art.-Nr. GEDA 10118)1450GEDA 10118GEDA SCHLAFFSEILSCHALTER - GED 10118132,30 €  exkl. MwSt.

In den Warenkorb

GEDA Flachstecker - 07695 (Art.-Nr. GEDA 07695)2000GEDA 07695GEDA FLACHSTECKER - GED 076953,00 €  exkl. MwSt.

In den Warenkorb

GEDA Fächerscheibe J 4,3 - 03308 (Art.-Nr. GEDA 03308)2010GEDA 03308GEDA Fächerscheibe J 4,3 - 033084,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 10 - 03320 (Art.-Nr. GEDA 03320)2020GEDA 03320GEDA ZYL-SCHRAUBE M4 X 10 - GED 033203,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 10 - 03320 (Art.-Nr. GEDA 03320)2020GEDA 03320GEDA ZYL-SCHRAUBE M4 X 10 - GED 033203,00 €  exkl. MwSt.

In den Warenkorb

GEDA Einbausteckdose 7x16A 9H blau - 03892 (Art.-Nr. GEDA 03892)2150GEDA 03892GEDA EINBAUSTECKDOSE 7X16A 9H BLAU - GED 0389246,75 €  exkl. MwSt.

In den Warenkorb

GEDA Einbausteckdose 3x16A 1H - 08386 (Art.-Nr. GEDA 08386)2160GEDA 08386GEDA EINBAUSTECKDOSE 3X16A 1H - GED 0838618,26 €  exkl. MwSt.

In den Warenkorb

GEDA Blechschraube 4,8 x 16 - 06334 (Art.-Nr. GEDA 06334)2170GEDA 06334GEDA BLECHSCHRAUBE 4,8 X 16 - GED 063343,00 €  exkl. MwSt.

In den Warenkorb

2200-K04159auf Anfrage

+49 89 1499080

GEDA Gummitülle 10 - 14 - 10159 (Art.-Nr. GEDA 10159)2210GEDA 10159GEDA Gummitülle 10 - 14 - 101595,51 €  exkl. MwSt.

In den Warenkorb

GEDA Gummihülle 5 - 7 - 10160 (Art.-Nr. GEDA 10160)2220GEDA 10160GEDA GUMMITÜLLE 5-7 - GED 101605,00 €  exkl. MwSt.

In den Warenkorb

GEDA Linsenschraube M5 x 16 - 10154 (Art.-Nr. GEDA 10154)2260GEDA 10154GEDA LINSENSCHRAUBE M5 X 16 - GED 101543,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M5 - 03178 (Art.-Nr. GEDA 03178)2270GEDA 03178GEDA SKT-MUTTER M5 - GED 031783,00 €  exkl. MwSt.

In den Warenkorb

GEDA Montageplatte - 16167 (Art.-Nr. GEDA 16167)2320GEDA 16167GEDA Montageplatte - 1616724,75 €  exkl. MwSt.

In den Warenkorb

GEDA Distanzmutter - 30617 (Art.-Nr. GEDA 30617)2330GEDA 30617GEDA DISTANZMUTTER - GED 306173,00 €  exkl. MwSt.

In den Warenkorb

GEDA Blechschraube 2,9 x 16 - 30616 (Art.-Nr. GEDA 30616)2335GEDA 30616GEDA BLECHSCHRAUBE 2,9 X 16 - GED 306163,00 €  exkl. MwSt.

In den Warenkorb

GEDA Leiterplatte 15999. 2 - stufig - (Art.-Nr. GEDA 15999)2350GEDA 15999GEDA Leiterplatte 15999. 2 - stufig -218,36 €  exkl. MwSt.

In den Warenkorb

GEDA Betriebskondensator 40 Mf - 17777 (Art.-Nr. GEDA 17777)2370GEDA 17777GEDA BETRIEBSKONDENSATOR 40 mF - GED 1777747,85 €  exkl. MwSt.

In den Warenkorb

GEDA Anlaufkondensator 80 Mf - 17401 (Art.-Nr. GEDA 17401)2380GEDA 17401GEDA Anlaufkondensator 80 Mf - 1740163,60 €  exkl. MwSt.

In den Warenkorb

GEDA Zugfeder - 11011 (Art.-Nr. GEDA 11011)3010GEDA 11011GEDA ZUGFEDER - GED 110116,49 €  exkl. MwSt.

In den Warenkorb

GEDA Deckel Schaltkasten - 10155 (Art.-Nr. GEDA 10155)3020GEDA 10155GEDA Deckel Schaltkasten - 1015538,69 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 3 - 04950 (Art.-Nr. GEDA 04950)3060GEDA 04950GEDA BLINDNIETE A 3 - GED 049503,00 €  exkl. MwSt.

In den Warenkorb

GEDA Kabelaufnahmebügel - 10849 (Art.-Nr. GEDA 10849)4000GEDA 10849GEDA KABELAUFNAHMEBÜGEL - GED 108494,00 €  exkl. MwSt.

In den Warenkorb

GEDA Trommelschutz - 10132G (Art.-Nr. GEDA 10132G)4010GEDA 10132GGEDA Trommelschutz - 10132G29,68 €  exkl. MwSt.

In den Warenkorb

GEDA Blechschraube 4,8 x 13 - 03382 (Art.-Nr. GEDA 03382)4020GEDA 03382GEDA Blechschraube 4,8 x 13 - 033824,24 €  exkl. MwSt.

In den Warenkorb

9010-28635auf Anfrage

+49 89 1499080

GEDA Schild -GEDA Fixlift 250- - 28630 (Art.-Nr. GEDA 28630)9020GEDA 28630GEDA SCHILD -GEDA FIXLIFT 250- - GED 286306,38 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original- - 28606 (Art.-Nr. GEDA 28606)9030GEDA 28606GEDA SCHILD -GEDA ORIGINAL- - GED 286064,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Schlaffseilschalter- - 10220 (Art.-Nr. GEDA 10220)9040GEDA 10220GEDA SCHILD -SCHLAFFSEILSCHALTER- - GED 102204,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Betreten Verboten- - 14059 (Art.-Nr. GEDA 14059)9060GEDA 14059GEDA SCHILD -BETRETEN VERBOTEN- - GED 140594,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Ce- - 14657 (Art.-Nr. GEDA 14657)9070GEDA 14657GEDA Schild -Ce- - 146574,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Schallpegel 78Db- - 33697 (Art.-Nr. GEDA 33697)9095GEDA 33697GEDA SCHILD -SCHALLPEGEL 78db- - GED 336975,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schrauben Set PT 60x11 - 63988 (Art.-Nr. GEDA 63988)9999GEDA 63988GEDA SET SCHRAUBEN PT 60X11 - GED 639886,27 €  exkl. MwSt.

In den Warenkorb
